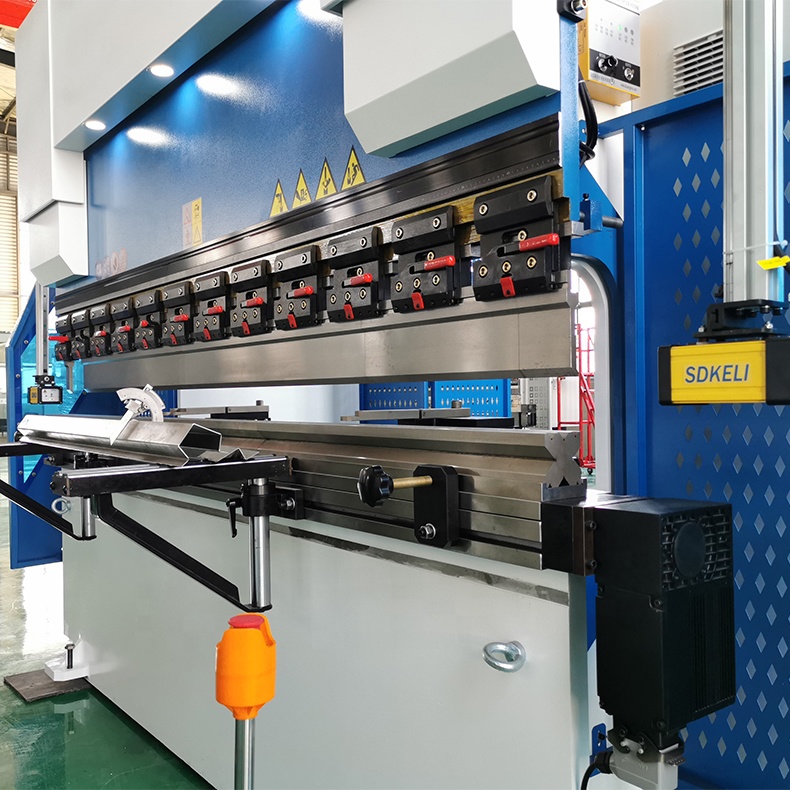

160t-4000 4-अक्ष Cnc हाइड्रोलिक बेन्डिङ मेसिन प्रेस ब्रेक

उत्पादन विवरण

प्रेस ब्रेक 2020 मा RAYMAX द्वारा लन्च गरिएको नयाँ CNC बेन्डिङ मेसिन हो, र उच्च सटीक र लागत प्रदर्शन आवश्यकताहरू भएका निर्माताहरूका लागि उपयुक्त छ। 4-अक्ष सीएनसी झुकाउने मेसिन हाम्रो सबैभन्दा लोकप्रिय मोडेल भोल्युम र एक साँचो वर्कहोर्स हो, जुन उच्च गुणस्तरका भागहरूबाट बनाइएको छ र गम्भीर विश्वसनीयता प्रदान गर्दछ। Y1 र Y2 सिंक्रोनाइजेसन टेक्नोलोजीले उच्च दृष्टिकोण, मोड र फिर्ता गति सुनिश्चित गर्दछ। यो झुकाउने लम्बाइ क्षमता र दबाव दायरा विभिन्न उत्पादन आवश्यकताहरू पूरा गर्न अनुकूलित गर्न सकिन्छ।

मेसिन शरीर को स्थिर र टिकाऊ प्रदर्शन

1, मेशिन फ्रेम एकीकृत वेल्डिंग।

2, एक प्रक्रियामा CNC त्रि-आयामी मेसिनिङ केन्द्र द्वारा बनाईएको मेशिन फ्रेम, जसले प्रत्येक माउन्टिंग सतहको समानान्तरता र ठाडोता सुनिश्चित गर्दछ।

3, रस्ट र एन्टी-रस्ट उपचार हटाउन शट ब्लास्ट टेम्परिंग गरेर आन्तरिक तनाव ल्यामिनेशन।

4, खिया र विरोधी रस्ट उपचार हटाउन शट ब्लास्ट।

वैज्ञानिक डिजाइन

1, Y1 र Y2 अक्षहरूको सिंक्रोनस आन्दोलन प्रत्येक स्वतन्त्र सिलिन्डरद्वारा नियन्त्रित।

2, पछिको चरणमा, कन्फिगरेसनमा विकल्पहरू र अपग्रेडहरू थप्ने सम्भावना।

वातावरण मैत्री

प्रतिक्षाको समयमा कम आवाज र छिटो तल (25 डेसिबल भन्दा कम), थिच्नुहोस् र फर्कनुहोस्, किनकि हाइड्रोलिक प्रणालीमा दबाब सर्वो मुख्य मोटरको बन्द लुप नियन्त्रण हो। सर्वो मोटर प्रयोग गरेर सामान्य मेसिन भन्दा 60% कम ऊर्जा खपत।

प्राविधिक प्यारामिटरहरू

थप मेसिन मोडेलहरूको लागि कृपया हामीलाई सम्पर्क गर्नुहोस्, हामी तपाईंलाई ASAP जवाफ दिनेछौं!
मोडेल	पोल दूरी (मिमी)	गलाको गहिराई (मिमी)	स्लाइडर स्ट्रोक (मिमी)	अधिकतम उचाइ (मिमी)	शक्ति (किलोवाट)	वजन (के। जि)	आकार (मिमी)
63T/2500	1900	250	100	320	5.5	4000	२५००x१३००x२२१०
63T/3200	2560	250	100	320	5.5	4800	३२००x१३००x२२१०
80T/2500	1990	300	100	320	7.5	5000	२५००x१४००x२३००
80T/3200	2560	320	100	350	7.5	6000	३२००x१५००x२३००
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	३२००x१६००x२६००
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	३२००x१६००x२६००
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	३२००x१७००x२७००
160T/4000	2900	320	160	460	11	11000	4000x1700x2800

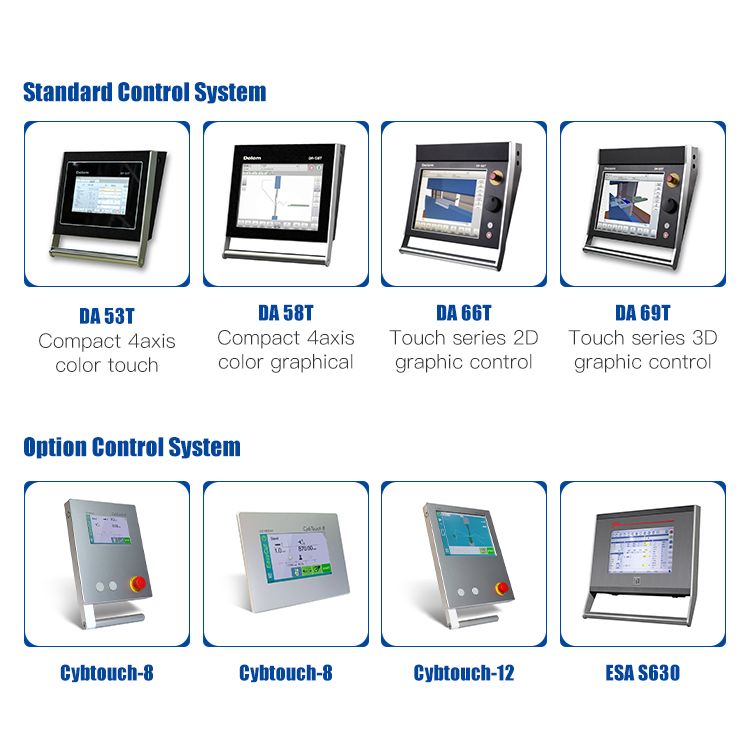

नियन्त्रण प्रणाली

अमुदा सीएनसी झुकाउने मिसिन विभिन्न नियन्त्रण प्रणाली संग सुसज्जित गर्न सकिन्छ। हाम्रो उच्च दक्षता ब्याकगेज प्रणालीले हाम्रा ग्राहकहरूलाई विभिन्न स्वचालन समाधानहरू प्रदान गर्दछ।

मेसिन प्रदर्शन

Cybtouch-12 नियन्त्रक प्रणाली

1. 4 अक्ष नियन्त्रण गर्दछ।

2. स्वचालित मोड अनुक्रम (विकल्प)।

3. बेन्ड भत्ता गणना।

4. दबाब - मुकुट गणना।

5. प्रत्येक भाग वा मोडको लागि मोड्युलर उपकरणहरू।

6. कोण र पछाडि गेज सुधार।

7. पीसी वा नोटबुकको साथ वायरलेस जडान मार्फत टेलि-मेन्टेनन्स।

8. डाटा ट्रान्सफर/ब्याकअपको लागि मेमोरी स्टिकको लागि USB पोर्ट।

उच्च कुशल कार्य तालिका

1, तपाइँ सम्पूर्ण झुकाउने लम्बाइ प्रयोग गर्न सक्नुहुन्छ किनकि त्यहाँ कुनै हस्तक्षेप रूपरेखा छैन।

2, सीएनसी अनुकूलित मोल्ड

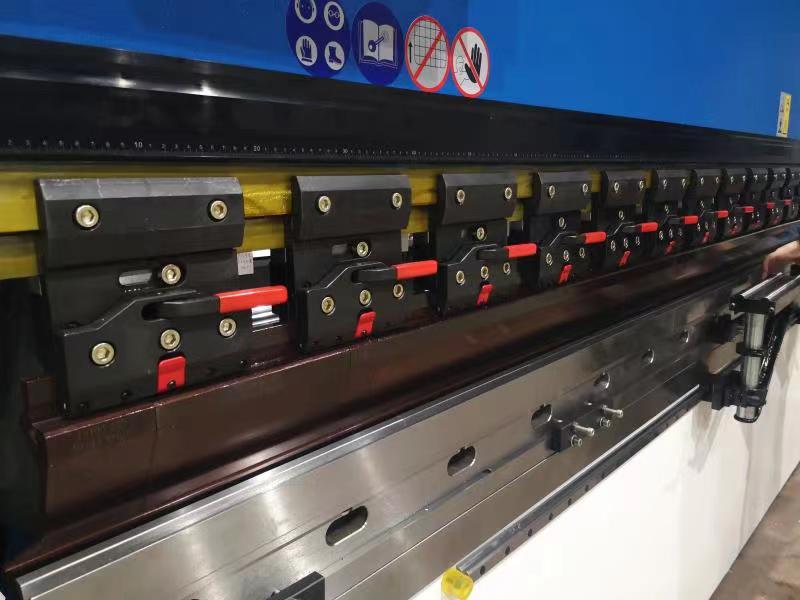

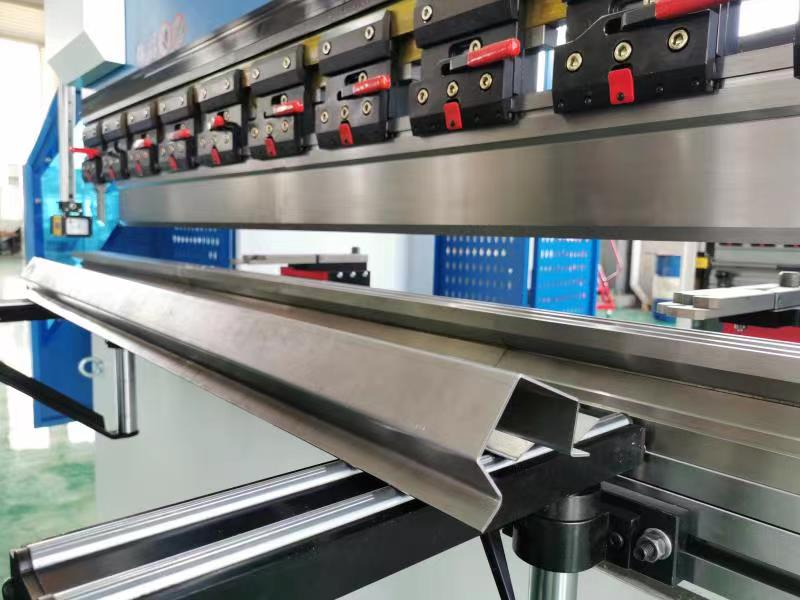

3, द्रुत क्लिप: छिटो उपकरण परिवर्तनहरू ठाडो सेटअपको लागि धन्यवाद, तपाइँको सेट अप समय कम गर्न।

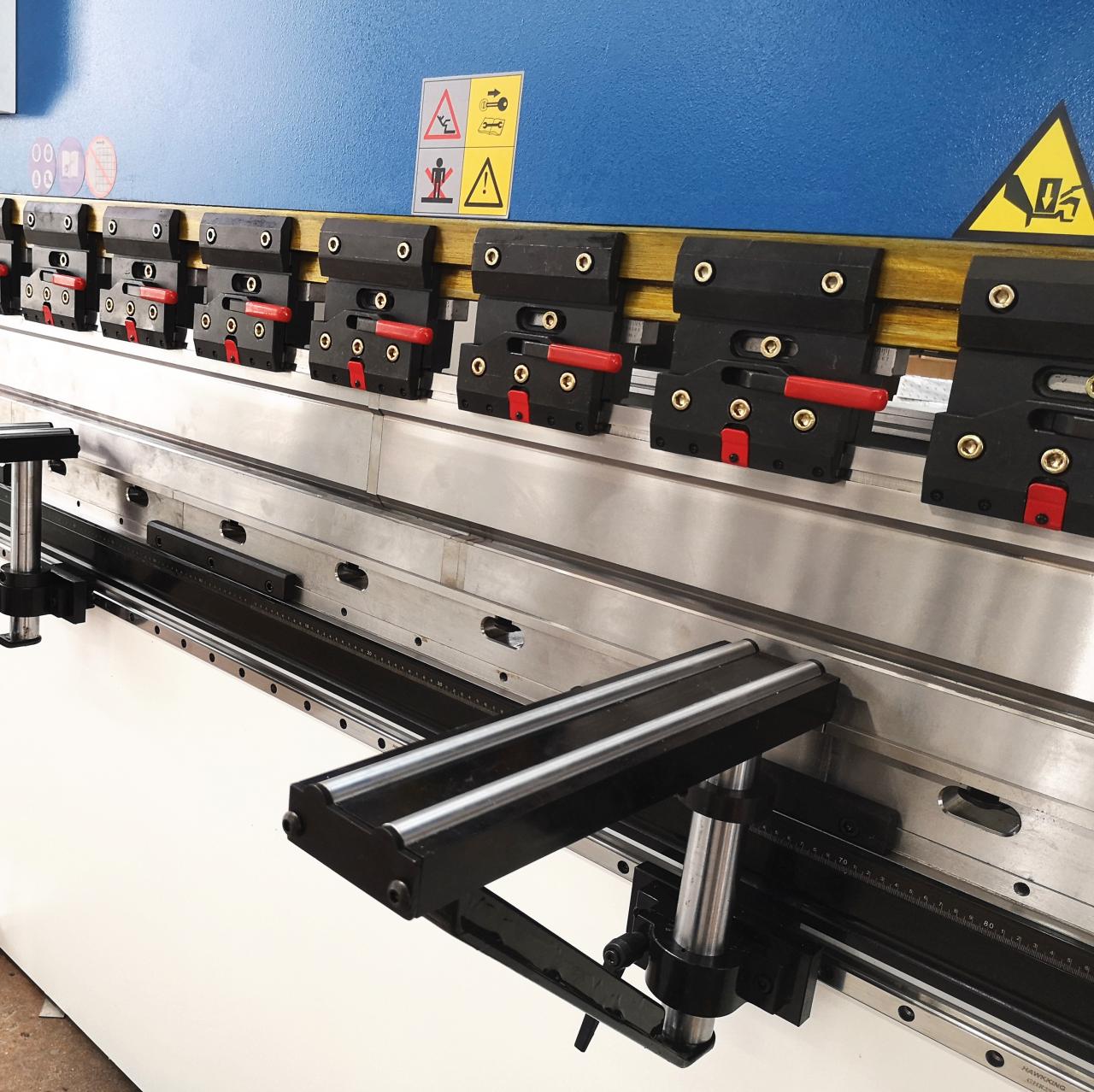

4, समर्थन हतियारहरू: एर्गोनोमिक समर्थन कोष्ठक र नेतृत्व कार्य क्षेत्र रोशनीले तपाईंको सञ्चालन सहजतालाई अधिकतम बनाउन सेवा गर्दछ।

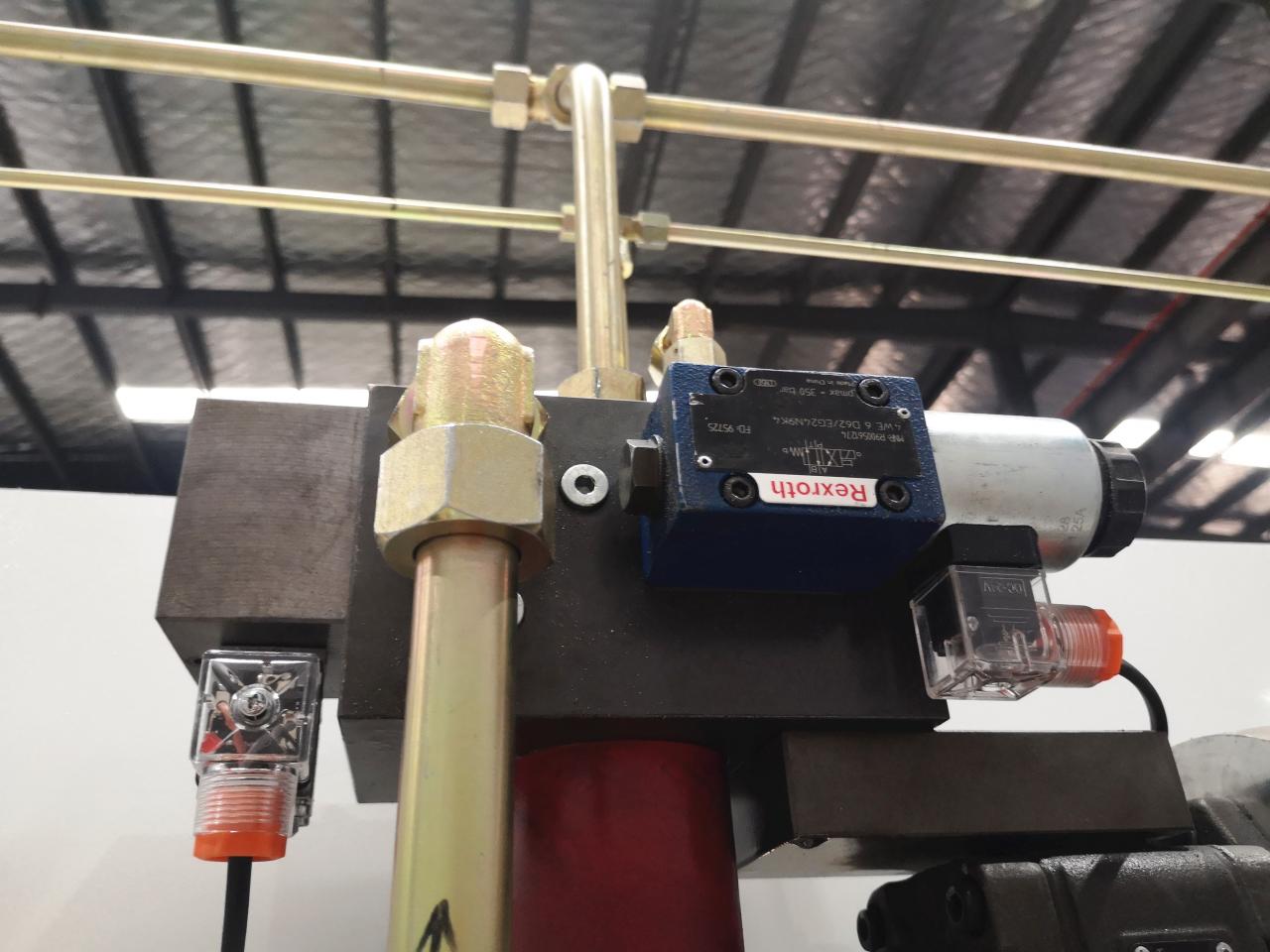

5. हाइड्रोलिक भल्भ (जर्मनीबाट रेक्सरोथ)

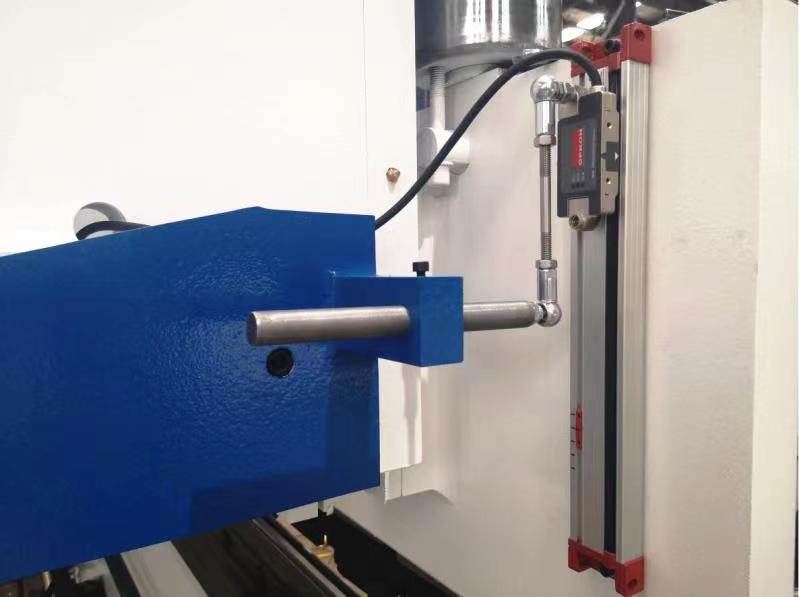

6, GIVI ग्रेटिंग शासक (इटालीबाट): सटीक स्थिति स्ट्रोक यात्रा

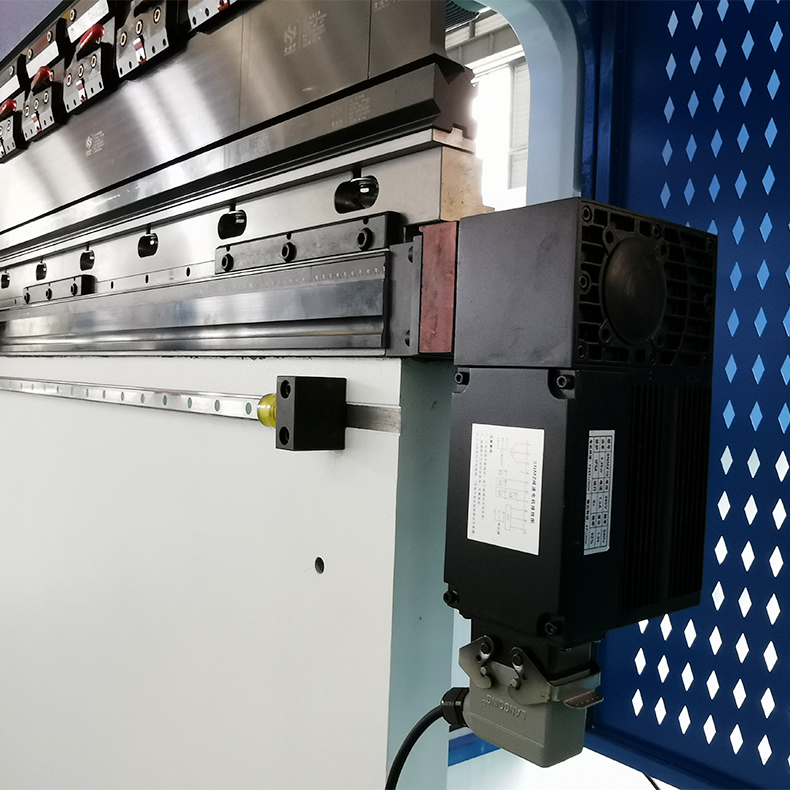

7, स्वचालित मुकुट प्रणाली: अधिक सटीक झुकाउने कोण दिन

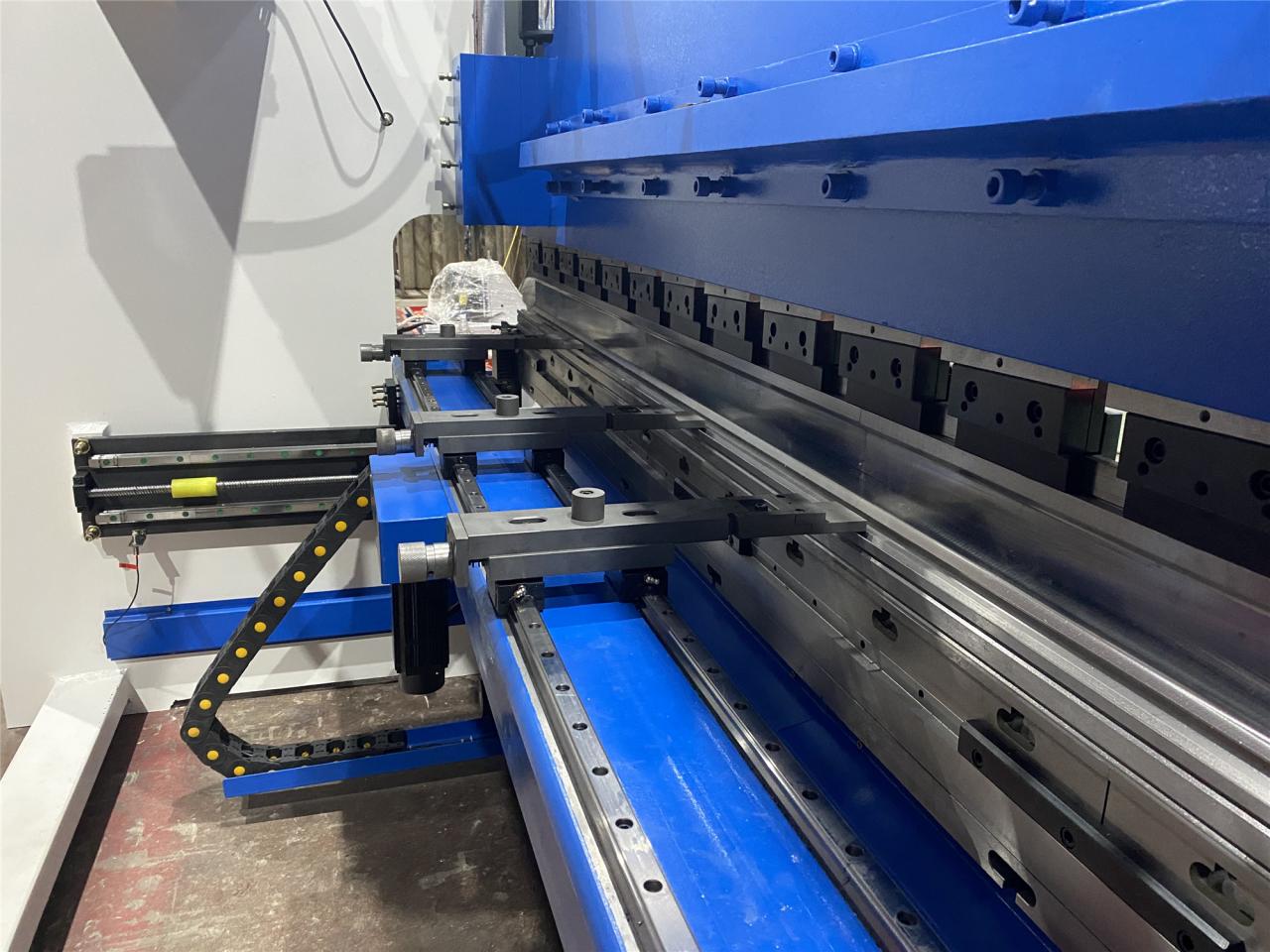

8, लेजर सुरक्षित उच्च कुशल र शक्तिशाली ब्याक गेज

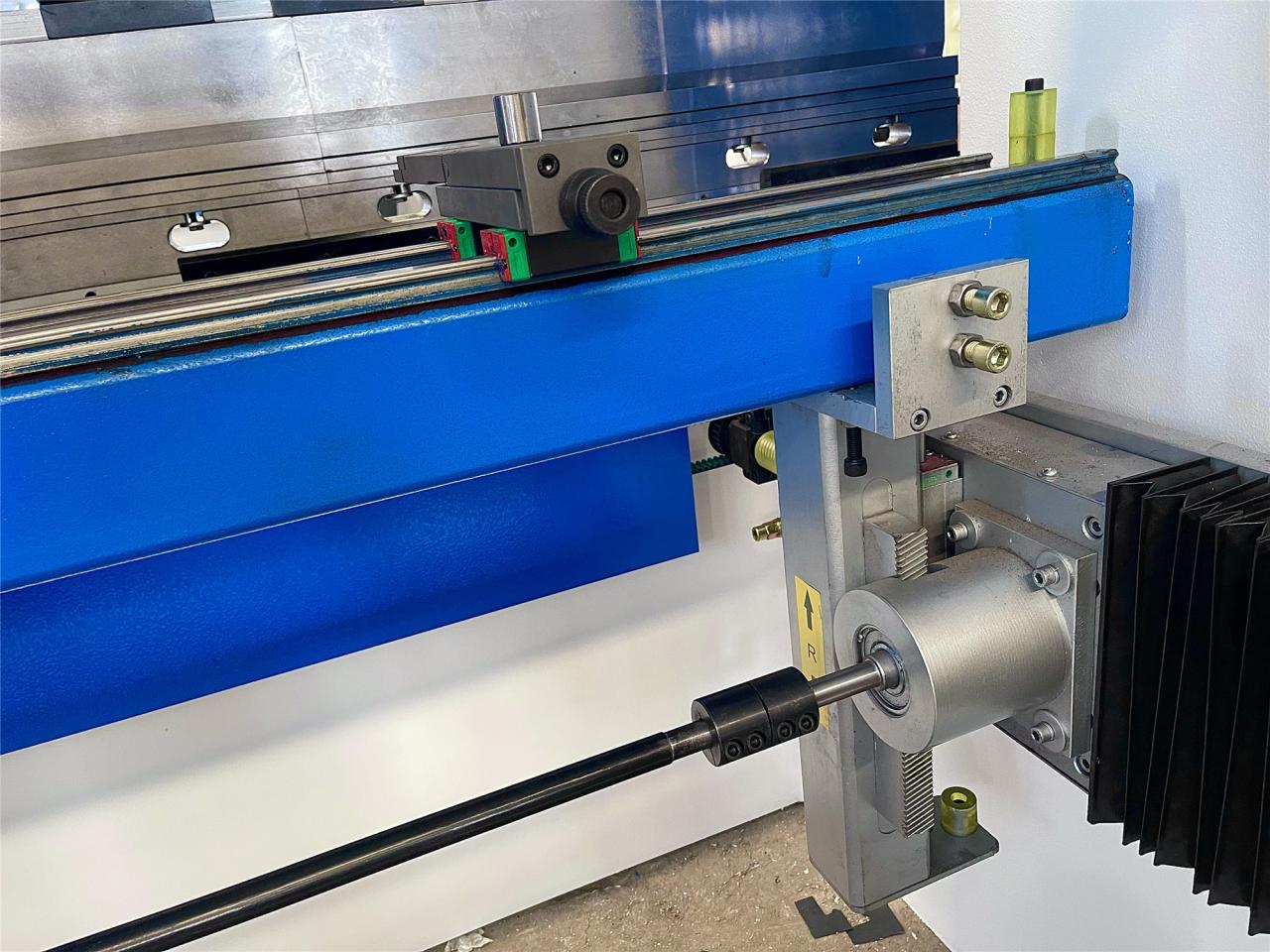

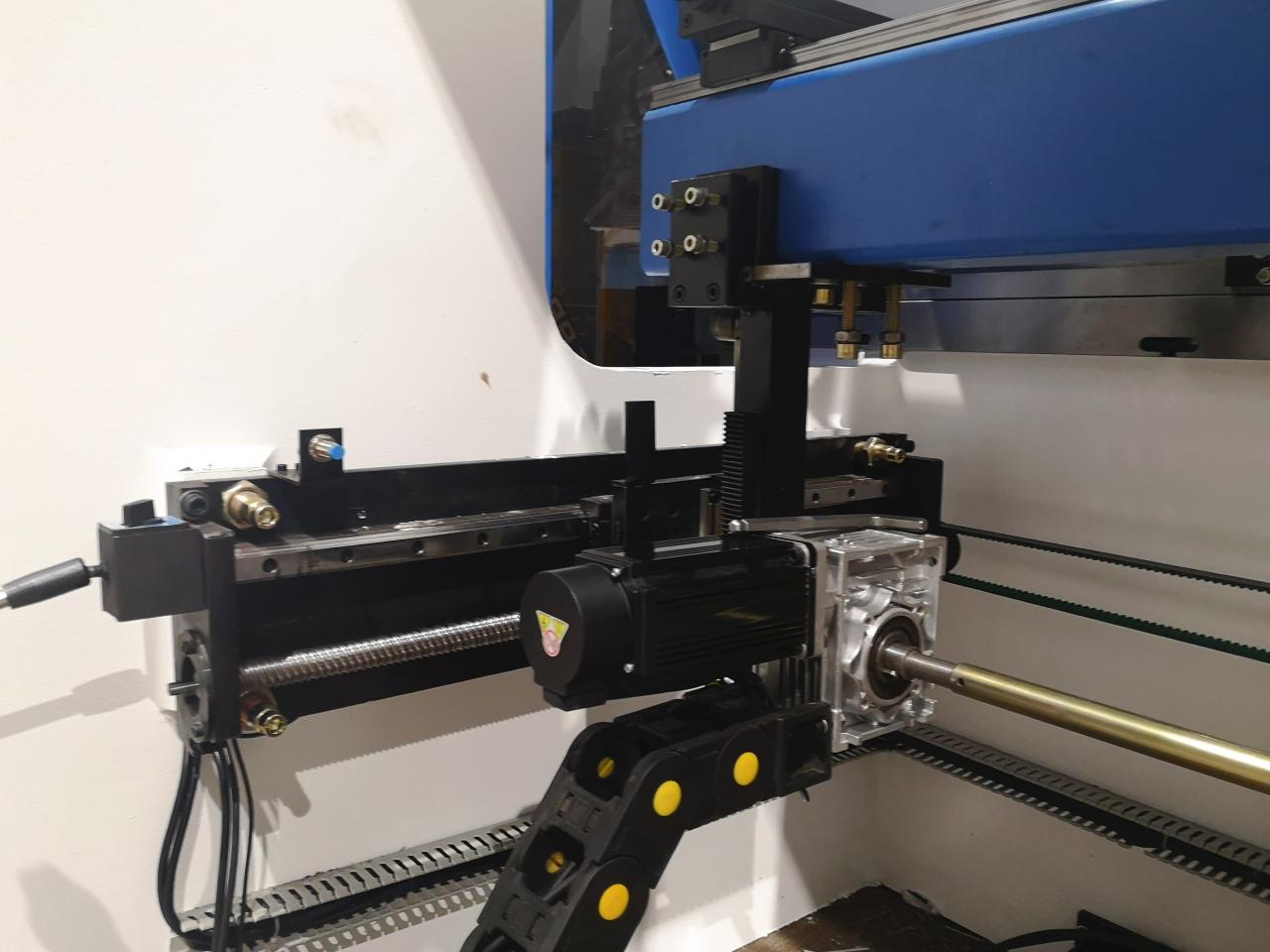

1, सर्वो मोटर ड्राइभ ब्याक गेज: गति र ऊर्जा बचत बढाउन सर्वो ड्राइभ ब्याक गेज प्रणाली।

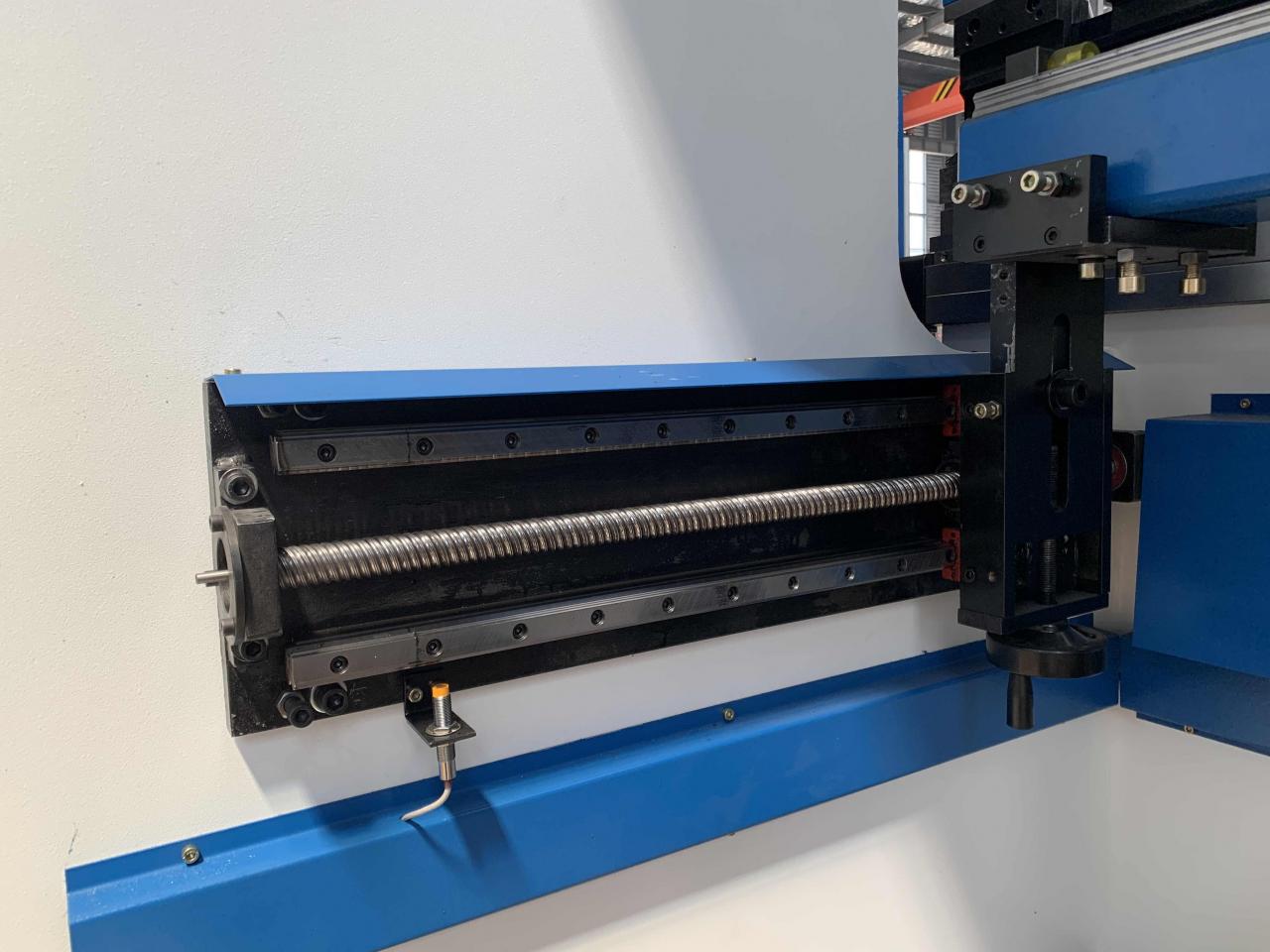

2, बल स्क्रू र रैखिक गाइड डायनामिक ब्याक गेजहरू र उच्च गति अक्ष बल स्क्रू र रैखिक गाइडको लागि धन्यवाद।

3, औंला चाल शुद्धता सुधार गर्न डबल रैखिक गाइड र एकीकृत समर्थन बीम।



अन्तर्राष्ट्रिय ब्रान्ड समर्थन

मुख्य कन्फिगरेसन

मुख्य मोटर	सिमेन्स, जर्मनी
बिजुली	स्नाइडर, फ्रान्स
हाइड्रोलिक भल्भ	Rexroth, जर्मनी
तेल पम्प	सन्नी, अमेरिका
सील रिंग	EMB, जर्मनी
नियन्त्रक	डेलेम DA66T
खुट्टा साट्नु	सानुवान हङकङ
सिलिन्डर	जिनिङ Taifeng, शेडोंग
बल पेंच र रैखिक गाइड	HIWIN, ताइवान
सर्वो चालक	डेल्टा, ताइवान
ग्रेटिंग शासक	GIVI, इटाली

सुरक्षा र विश्वसनीयता

सबै कम्पोनेन्टहरू मुख्यतया जर्मनी, संयुक्त राज्य अमेरिका, हल्याण्ड, इटाली र स्विजरल्याण्डबाट युरोपेली मापदण्डहरू अनुसार प्रमाणित हुन्छन्। सबै संरचनात्मक भागहरू सीमित तत्व विधिद्वारा गणना गरिन्छ र केवल उच्च गुणस्तरको स्टिल S275 र S355 JR अर्थात् J2 (N) प्रयोग गरिन्छ।

Workbench संरक्षण

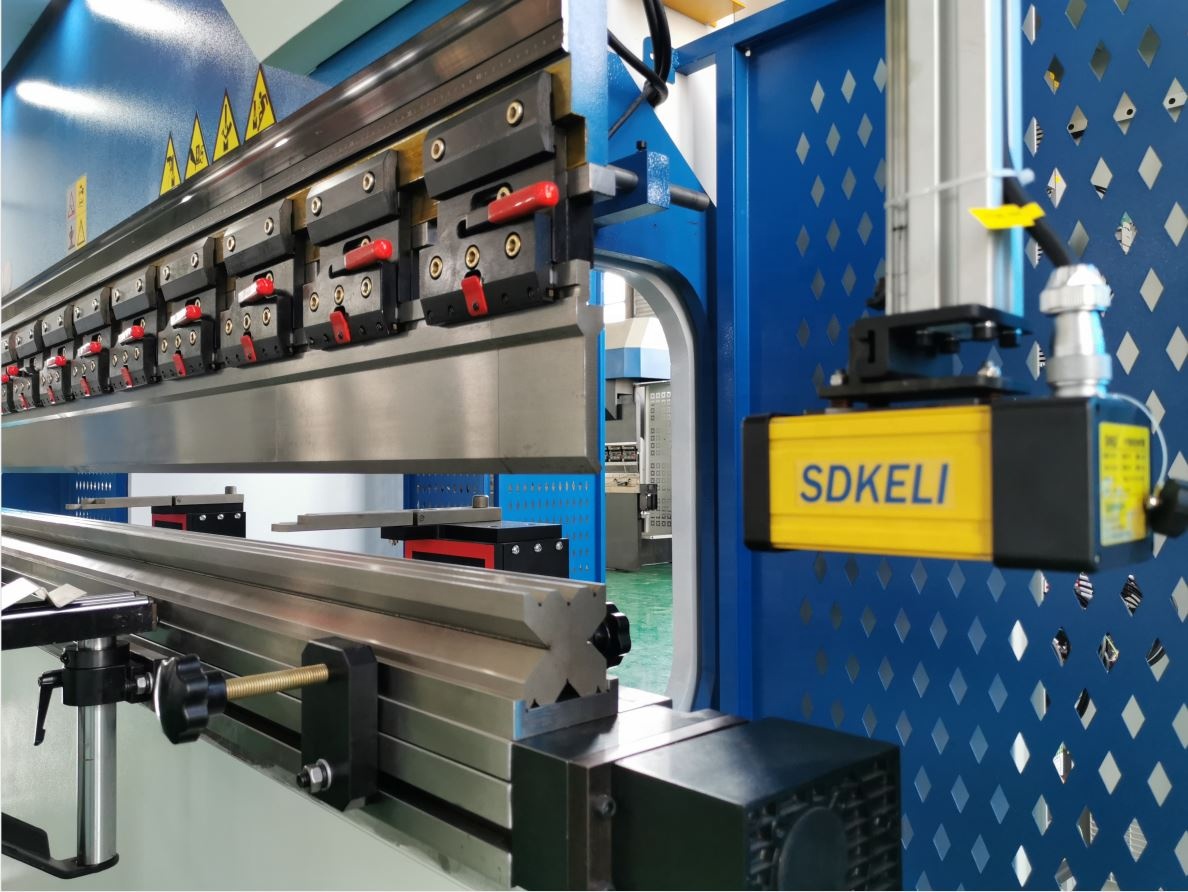

लेजर सुरक्षा: लेजर द्वारा अवरोध पत्ता लगाउँदा ब्लेड रोकिन्छ।

मेकानिकल पछाडि

हल्का पर्दा सुरक्षा वा पोइन्ट सुरक्षा वा सुरक्षा बार, मानिसहरूलाई खतरनाक कार्य क्षेत्रहरूलाई चेतावनी दिन।

कार्य तालिका पक्षहरू

मानिसहरूलाई लापरवाह प्रवेशबाट रोक्नको लागि सुरक्षा बार।

विवरणहरू

• स्लाइडर स्ट्रोक (मिमी): 160 मिमी
• स्वचालित स्तर: पूर्ण स्वचालित
• घाँटी गहिराई (मिमी): 320 मिमी
• मेसिन प्रकार: सिंक्रोनाइज
• कार्य तालिकाको लम्बाइ (मिमी): 4000
• कार्य तालिकाको चौडाइ (मिमी): 140 मिमी
• आयाम: 4000 x 1700 x 2800 मिमी
• अवस्था: नयाँ
• उत्पत्ति स्थान: Anhui, चीन
• सामग्री / धातु प्रशोधन: पीतल / तामा, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्युमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाहरू: मेसिनिङ
• वर्ष: २०२२
• वजन (केजी): 11000
• मोटर पावर (kw): 11 kw
• मुख्य बिक्री बिन्दुहरू: प्रतिस्पर्धी मूल्य
• वारेन्टी: 2 वर्ष
• लागू हुने उद्योगहरू: होटल, गार्मेन्ट पसल, भवन निर्माण सामग्री पसल, मेसिनरी मर्मत पसल, उत्पादन प्लान्ट, खाद्य तथा पेय पदार्थ कारखाना, फार्म, रेस्टुरेन्ट, गृह प्रयोग, खुद्रा, खाद्य पसल, मुद्रण पसल, निर्माण कार्य, ऊर्जा र खानी, खाद्य र पेय पदार्थ पसलहरू , विज्ञापन कम्पनी
• शोरूम स्थान: क्यानाडा, रूस
• मार्केटिङ प्रकार: नयाँ उत्पादन २०२२
• मेसिनरी परीक्षण रिपोर्ट: प्रदान
• भिडियो बाहिर जाने-निरीक्षण: प्रदान गरियो
• मुख्य घटकहरूको वारेन्टी: 2 वर्ष
• कोर कम्पोनेन्टहरू: असर, मोटर, पम्प, गियर, पीएलसी, दबाव पोत, इन्जिन
• नियन्त्रण प्रणाली: DELEM CT8
• मोडेल: 160T-4000
• इलेक्ट्रिकल कम्पोनेन्टहरू: फ्रान्सबाट स्नाइडर
• रंग: अनुकूलित
• उपयोग: धातु पाना झुकाउने
• नियन्त्रण अक्षहरू: 4 1
• प्रमाणीकरण: CE ISO SONCAP
• मुख्य मोटर: जर्मनीबाट सिमेन्स
• नेतृत्व समय: 30 दिन
• बिक्री पछि सेवा प्रदान गरिएको: नि: शुल्क स्पेयर पार्ट्स, फिल्ड स्थापना, कमीशन र प्रशिक्षण
