स्वचालित पाइप काट्ने मेसिन 1000w सानो कार्य तालिका फाइबर लेजर काट्ने मेसिन

मेसिन विवरण

लेजर काट्ने विभिन्न काटन प्रविधिहरू मध्ये सबैभन्दा राम्रो काटन विधि हो जुन मानिसहरूले आज मास्टर गरेका छन्। लेजर काट्ने फाइदाहरू छन्: सानो थर्मल विरूपण, उच्च काट्ने शुद्धता, कम आवाज, कुनै प्रदूषण, स्वचालित काटन महसुस गर्न सजिलो, यद्यपि प्रारम्भिक लगानी ठूलो छ (नुकसान), तर प्रशोधन लागत मेकानिकल प्रशोधन भन्दा 50% कम छ। एक उन्नत उत्पादन प्रविधिको रूपमा, लेजर कटिङमा फराकिलो अनुप्रयोग दायरा, लचिलो प्रक्रिया, उच्च प्रशोधन सटीक, राम्रो गुणस्तर, स्वच्छ उत्पादन प्रक्रिया र स्वचालनको सजिलो प्राप्ति, लचिलोपन, बुद्धिमत्ता, र उत्पादनको गुणस्तर र श्रम उत्पादकता सुधारको फाइदाहरू छन्।

मेसिन विशेषता

1. मेशिनले खुला कार्यतालिका संरचना, आयातित उच्च परिशुद्धता डुअल-ड्राइभ र्याक र पिनियन र रैखिक गाइड रेल, स्थिर प्रसारण र उच्च परिशुद्धता अपनाउँछ।

2. ओछ्यान र चलिरहेको बीम दुवै एक अभिन्न वेल्डिंग संरचना अपनाउने। ओछ्यानलाई ६०० डिग्री सेल्सियसमा तातो उपचार गरिन्छ र १२ मिटर ग्यान्ट्री मिलिङद्वारा समाप्त हुन्छ। यसलाई 24 घण्टाको लागि भट्टीमा चिसो गरिन्छ। एनिलिङ पछि, यो रफ गरिएको छ र त्यसपछि कम्पन वृद्धावस्था उपचारको अधीनमा छ, जसले पूर्ण रूपमा वेल्डिंग र प्रशोधन अनुकूलनता, राम्रो कठोरता, उच्च परिशुद्धता, विरूपण बिना दीर्घकालीन प्रयोगलाई हटाउन सक्छ।

3. X, Y, र Z अक्षहरू फ्रान्सबाट उच्च परिशुद्धता, उच्च गति, ठूलो टर्क, ठूलो जडता, स्थिर र टिकाउ कार्यसम्पादनका साथ सर्वो मोटरहरूका साथ आयात गरिएका छन्। सम्पूर्ण मेसिनको उच्च गति र प्रवेग सुनिश्चित गर्नुहोस्।

4. यसले विन्डोज अपरेटिङ सिस्टममा आधारित CYPCUT फाइबर लेजर काट्ने मेसिनको विशेष संख्यात्मक नियन्त्रण प्रणाली अपनाउँछ, र शक्तिशाली प्रकार्यहरू, राम्रो म्यान-मेसिन इन्टरफेस र सरल सञ्चालनको साथ लेजर काट्ने नियन्त्रणको लागि धेरै विशेष प्रकार्य मोड्युलहरू एकीकृत गर्दछ।

5. CYPNEST विशेषज्ञ संस्करण नेस्टिङ सफ्टवेयर CNC काट्ने मेसिनहरूको लागि "पूर्ण-समय काट्ने, उच्च-दक्षता काट्ने र उच्च नेस्टिङ दर काट्ने" को अनुभव गर्ने मुख्य प्रविधि हो। यो प्रभावकारी रूपमा सामग्री बचत गर्न र काट्ने दक्षता सुधार गर्न आधारभूत ग्यारेन्टी हो।

6. काट्ने टाउकोले उच्च सेन्सिङ सटीकता, संवेदनशील प्रतिक्रिया, र सबैभन्दा स्थिर र भरपर्दो कार्यसम्पादनको साथ अन्तर्राष्ट्रिय प्रसिद्ध ब्रान्डहरू र क्यापेसिटिव सेन्सरहरूद्वारा उत्पादित विशेष फाइबर लेजर काट्ने हेडहरू अपनाउँछ। 7. जर्मनीबाट आयात गरिएको उच्च परिशुद्धता इलेक्ट्रोनिक रूपमा नियन्त्रित समानुपातिक भल्भले काट्ने सहायक ग्यासको हावाको दबाबलाई राम्रोसँग काट्ने प्रभाव प्राप्त गर्न नियन्त्रण गर्न सक्छ।

मेसिन अवयवहरू

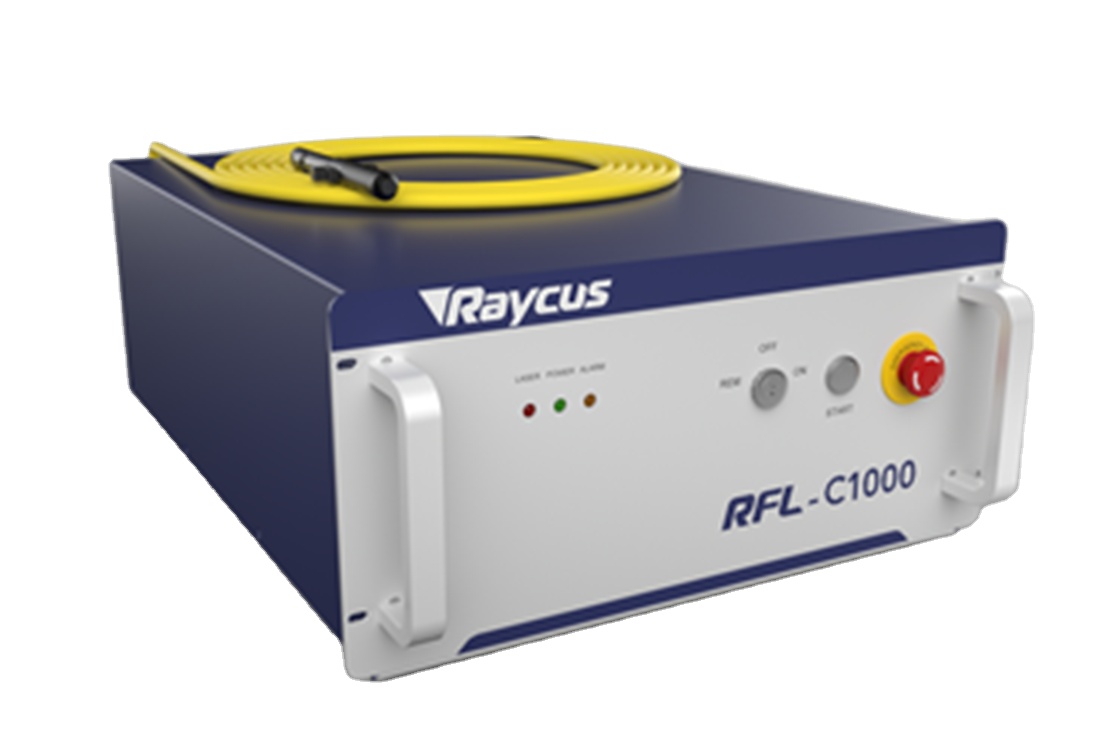

Raycus RFL-C1000 फाइबर लेजर स्रोत

• उत्कृष्ट बीम गुणस्तर (BPP)

• पूर्ण शक्ति दायरामा स्थिर BPP

• अझै सानो स्थान प्राप्त गर्न लामो फोकल लम्बाइ प्रयोग गर्नुहोस्

• इलेक्ट्रो-अप्टिकल रूपान्तरण दक्षता>25%

• मर्मत-रहित सञ्चालन

• मोड्युलर डिजाइन, "प्लग एण्ड प्ले"

• सानो आकार र सजिलो स्थापना

• पम्प स्रोतको सेवा जीवन > 100,000 घण्टा

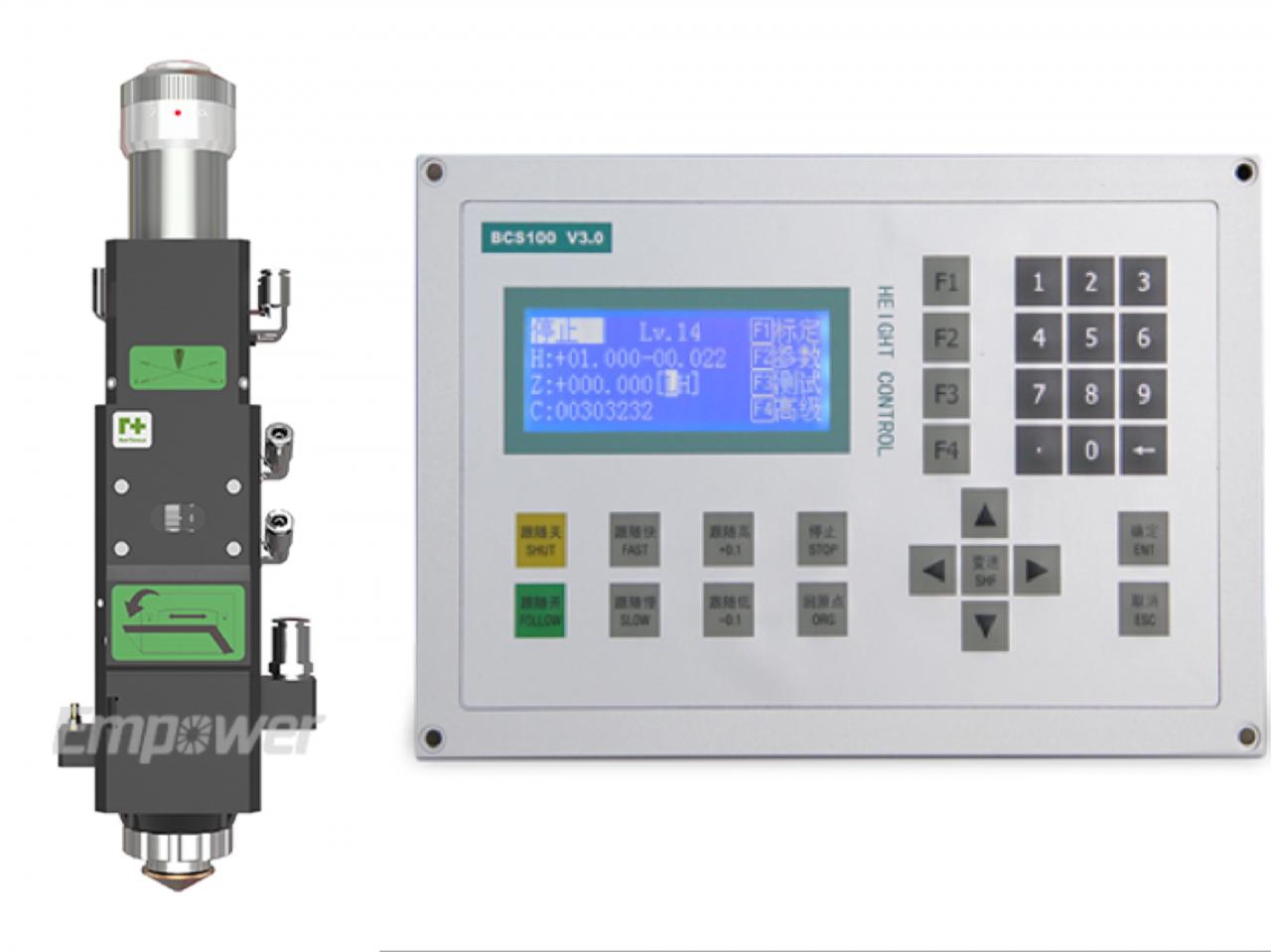

काट्ने टाउको र उचाइ नियन्त्रक

• क्यापेसिटिभ उचाइ सेन्सिङको साथ उपलब्ध छ।

• तापक्रम सेन्सरहरूले अप्टिक्सलाई सुरक्षित राख्छन् र अत्यधिक तताउने सम्भावनालाई कम गर्छन्।

• फोकस सेट गर्न 10mm लेन्स आन्दोलन।

• कभर गिलासमा द्रुत र सजिलो पहुँच।

• स्पट साइज अनुकूलन गर्न लचिलो डिजाइन।

• सहज सहयोग ग्यास प्रवाह।

• कम्प्याक्ट, हल्का डिजाइन।

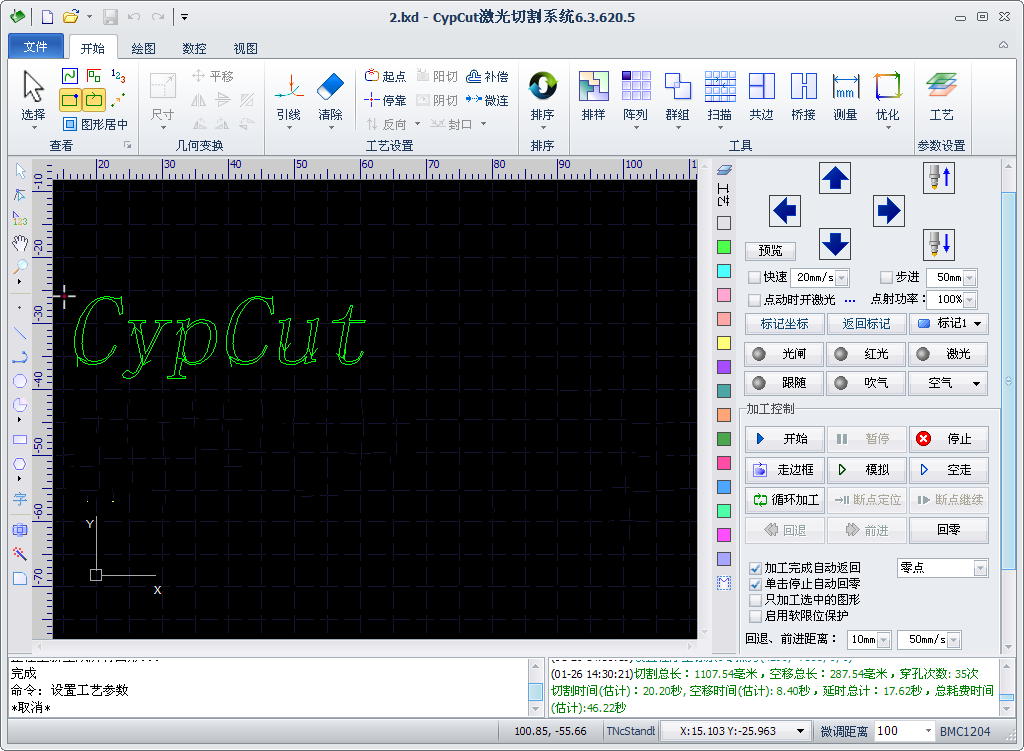

साइपकट काट्ने प्रणाली

• स्वत: उचाइ समायोजन

• सफ्टवेयर सुरक्षा

• लेजर बीम पावर नियन्त्रण

• अचानक बन्द बिन्दु पुन: सुरु प्रकार्य

• भ्यागुता जम्प र अटो एज पोजिसनिङ प्रकार्य

• राउन्ड एज निम्त्याउने सिग्नल ल्यागबाट बच्नको लागि वास्तविक समय प्रतिक्रिया

निर्दिष्टीकरण

मुख्य अवयवहरूको सूची
छैन।	कम्पोनेन्ट नाम	निर्माता --- उत्पत्ति स्थान
1	मेसिन उपकरण	प्लेट वेल्डिङ मेसिन उपकरण--दहान
2	मेसिन बीम	एल्युमिनियम किरण ---दहान
3	फाइबर लेजर स्रोत	Raycus/Max 1000W--चीन
4	लेजर हेड	Raytools - चीन
5	काट्ने प्रणाली	साइपकट -- चीन
6	सर्वो मोटर र चालक	स्नाइडर -- फ्रान्स
7	गति घटाउने	शिम्पो - जापान
8	गाइड रेलहरू	हिविन -- ताइवान
9	र्याक र पिनियन	ताइवानबाट YYC
10	समानुपातिक वाल्व	SMC - जापान
11	चिलर	हान्ली -- चीन

निर्दिष्टीकरणहरू
लेजर पावर	1000W
काट्ने क्षेत्र(मिमी)(L×W)	3000mm × 1500mm
अधिकतम काट्ने गति (मि/मिनेट)	120 मि/मिनेट
अधिकतम द्रुत	1.5G
स्थिति सटीकता	±0.03mmmm
पुनरावृत्ति सटीकता	± ०.०२ मिमी
न्यूनतम रेखा चौडाइ	०.१५ मिमी
अधिकतम काट्ने गहिराई (हल्का स्टील)	१२ मिमी
स्टेनलेस स्टील N2	५ मिमी
एल्युमिनियम	३ मिमी
ड्राइभिङ बाटो	आयातित सर्वो मोटर
प्रसारण मार्ग	आयातित गियर र्याक र पिनियन डबल चालक
विद्युतीय आवश्यकताहरू	380V/50Hz.60Amp
शक्ति खपत	१२ किलोवाट
कार्य टुक्रा वजन	800kg
वजन	5500kg
रूपरेखा आकार (मिमी)	4800mm×2700mm×1900mm (L×W×H)
प्यालेट परिवर्तक (मिमी) संग रूपरेखा आकार	8400mm×3000mm×2100mm (L×W×H)

लाभ र अनुप्रयोगहरू

फाइदा:

1, बिजुली खपतमा लागत बचत / उही शक्ति अन्तर्गत co2 लेजर काट्ने मेसिनको 20-30% मात्र।

2, सरल वा जटिल भागहरूको लचिलोपन र सटीक काटन

3, आयातित विश्व ब्रान्ड फाइबर लेजर / 100,000 घण्टा भन्दा बढी जीवन समय अपनाउछ

4, आयातित सर्वो मोटर र गियरिङ प्रणालीले सटीक काट्ने सुनिश्चित गर्दछ

5, कुनै अतिरिक्त परिष्करण आवश्यक बिना उच्च गुणस्तरको कट

6, उच्च काट्ने गति र कुशल, 10 मिटर प्रति मिनेट भन्दा बढी प्लेट काट्ने गति

7, गैर-सम्पर्क कट जसको मतलब सामग्रीको कुनै चिन्ह वा प्रदूषण हुँदैन

8, वस्तुतः कुनै पनि पाना धातु काट्ने क्षमता

आवेदन:

लागू हुने सामग्री: स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, सिलिकन इस्पात, वसन्त इस्पात, एल्युमिनियम, एल्युमिनियम मिश्र धातु, जस्ती पाना र अन्य धातु पाइप र ट्यूब।

लागू हुने उद्योग: यो व्यापक रूपमा औद्योगिक पाइपलाइन प्रशोधन, विस्फोट-प्रमाण उपकरण, सैन्य उद्योग, रासायनिक उद्योग, तेल अन्वेषण, बत्ती र लालटेन, धातु प्रशोधन, फलामका सामान, भवन, आदि मा लागू हुन्छ।

हाम्रो सेवा र लाभहरू

हाम्रो सेवा

1. यो फाइबर लेजर मेसिन र फाइबर लेजर भागहरु को लागी दुई वर्ष वारेन्टी; अन्य मेसिन र भागहरु को लागी एक वर्ष वारेन्टी।

2. 24 घण्टा पेशेवर अनलाइन प्राविधिक समर्थन।

3. दक्ष इन्जिनियरले ग्राहकलाई TM, Whatsapp द्वारा समस्या समाधान गर्न मद्दत गर्नेछ जब समस्या हुन्छ।

4. नि: शुल्क सफ्टवेयर अपडेट।

5. जीवनभर मर्मत र स्पेयर पार्ट्स आपूर्ति।

हाम्रा फाइदाहरू

1. अलीबाबा प्रमाणीकरण इन्टरप्राइज

2. 12 वर्षको निर्यात अनुभव

3. 20 वर्ष निर्माण अनुभव

4. OEM र ODM सेवा

5. 24 घण्टा अनलाइन सेवा

6. विश्वभर बिक्रेता नेटवर्क

विवरणहरू

• आवेदन: लेजर काटन
• लागू सामग्री: धातु
• अवस्था: नयाँ
• लेजर प्रकार: फाइबर लेजर
• काट्ने क्षेत्र: 3000 * 1500mm
• काट्ने गति: 120m/min
• ग्राफिक ढाँचा समर्थित: DXF
• काट्ने मोटाई: 1-10mm
• सीएनसी वा होइन: हो
• कूलिङ मोड: पानी चिसो
• नियन्त्रण सफ्टवेयर: Cypcut
• लेजर स्रोत ब्रान्ड: Raycus/IPG/अधिकतम
• लेजर हेड ब्रान्ड: Raytools/Precitec
• सर्वो मोटर ब्रान्ड: यास्कावा
• Guiderail ब्रान्ड: HIWIN
• नियन्त्रण प्रणाली ब्रान्ड: Cypcut
• वजन (केजी): 5500 केजी
• मुख्य बिक्री बिन्दुहरू: लामो सेवा जीवन
• अप्टिकल लेन्स ब्रान्ड: Raytools
• वारेन्टी: १ वर्ष
• लागू हुने उद्योगहरू: निर्माण प्लान्ट, पाना धातु प्रशोधन
• मेसिनरी परीक्षण रिपोर्ट: प्रदान
• भिडियो बाहिर जाने-निरीक्षण: प्रदान गरियो
• मुख्य घटकहरूको वारेन्टी: 2 वर्ष
• मुख्य घटक: लेजर स्रोत
• अधिकतम काट्ने गति (m/min): 120 m/min
• अधिकतम द्रुत: 1.5G
• स्थिति शुद्धता: ±0.03mmmm
• पुनरावृत्ति शुद्धता: ± ०.०२ मिमी
• न्यूनतम लाइन चौडाइ: 0.15mm
• अधिकतम काट्ने गहिराई (हल्का स्टील): 12mm
• स्टेनलेस स्टील N2: 5mm
• एल्युमिनियम: 3 मिमी
• विद्युतीय आवश्यकताहरू: 380V/50Hz.60Amp
• प्यालेट परिवर्तक (मिमी) संग रूपरेखा आकार: 8400mm*3000mm*2100mm (L*W*H)
• प्रमाणीकरण: Sgs
• बिक्री पछि सेवा प्रदान गरिएको: अनलाइन समर्थन, नि: शुल्क स्पेयर पार्ट्स, भिडियो प्राविधिक समर्थन
• वारेन्टी सेवा पछि: भिडियो प्राविधिक समर्थन, कुनै सेवा छैन, अनलाइन समर्थन, स्पेयर पार्ट्स, क्षेत्र मर्मत र मर्मत सेवा
