फोटोइलेक्ट्रिक गार्ड इलेक्ट्रो-हाइड्रोलिक सिंक्रोनस बेन्डिङ मेसिनको साथ सीएनसी प्रेस ब्रेक

इलेक्ट्रो-हाइड्रोलिक प्रेस ब्रेक

RAYMAX प्रेस ब्रेकले सुधारिएको गुणस्तरको लागि CNC क्राउनिङ प्रणाली, एक सर्वो ड्राइभ ब्याक गेज प्रणालीको सुविधा दिन्छ।
बढेको गति, र थ्रीडी सक्षम ग्राफिकल कन्ट्रोल एकाइ झुकाउने क्रम र टकराव बिन्दुहरू अनुकरण गर्न। साथै यसले GENIUS शृङ्खलाका मेसिनहरूको काम गर्ने गति, स्ट्रोक, डेलाइट, र प्रेसिङ क्षमताहरू बढाएको छ। भविष्य - बढ्दो ऊर्जा लागत र बजारमा प्रस्तावित बढ्दो लागत कुशल गति-नियन्त्रित ड्राइभहरूको परिणामको रूपमा, चर-गति समाधानहरू अग्रिममा छन्।

उत्पादन निर्दिष्टीकरण

टाइप गर्नुहोस्	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
नाममात्र बल (KN)	630	800	1000	1600	2000	2500	3000
झुकाउने लम्बाइ (मिमी)	2500	3200	3200	3200	3200	2700	3200
ठाडो दूरी (मिमी)	1900	2700	2700	2700	2700	2700	2700
घाँटीको गहिराई (मिमी)	350	350	400	400	400	400	400
स्लाइडर यात्रा (मिमी)	170	170	200	200	200	200	200
अधिकतम खुल्ने (मिमी)	380	380	420	420	420	420	420
मुख्य शक्ति (किलोवाट)	5.5	7.5	7.5	11	15	15	22
क्रोइंग सिलिन्डर	2	3	3	3	3	3	3
नियन्त्रण अक्षहरू	3+1	3+1	3+1	3+1	3+1	3+1	3+1
एक्स अक्ष यात्रा(मिमी)	500	500	500	500	500	500	500
X अक्ष गति (मिमी/सेकेन्ड)	200	200	200	200	200	200	200
समग्र आयाम (LxWxH)(मिमी)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
वजन (टन)	5.8	7.8	8.5	11	14.2	15.6	16.8

उत्पादन कन्फिगरेसन

DA-53T नियन्त्रण प्रणाली

* "हट-कुञ्जी" टच नेभिगेसन

*१०.१" उच्च रिजोल्युसन रङ TFT

*4 अक्षहरू सम्म (Y1,Y2 + 2 aux. अक्षहरू)

* क्राउनिंग नियन्त्रण

*उपकरण / सामग्री / उत्पादन पुस्तकालय

* सर्वो र फ्रिक्वेन्सी इन्भर्टर नियन्त्रण

*बन्द-लूपका साथै खुला-लूप भल्भहरूको लागि उन्नत Y-अक्ष नियन्त्रण एल्गोरिदमहरू।

*TandemLink (विकल्प)

*USB मेमोरी स्टिक इन्टरफेसिङ

*प्रोफाइल-टी अफलाइन सफ्टवेयर

द्रुत Clampings

*स्ट्यान्डर्ड डबल-V लोअर डाइज फरक साइज र छनोटका लागि विभिन्न आकारका स्लटहरू, आदानप्रदान गर्न सुविधाजनक, नियमित प्लेटहरू झुकाउन सक्षम, उच्च लागत प्रदर्शन-अनुपातको साथ CNC डबल-V डाइ वर्कबेन्च, सेगमेन्टेड डाइहरू स्थापना गर्न सुविधाजनक।

ताइवान HIWIN बल स्क्रू र रैखिक गाइड रेल

*ताइवान HIWIN बल स्क्रू र रैखिक गाइड रेल संग सुसज्जित, ब्याकगेज उच्च स्थिरता, एकल शेल डबल गाइड रेल, उच्च परिशुद्धता, X अक्ष ड्राइव, स्वचालित CNC प्रणाली संग तेर्सो स्थापना शेल संरचना अपनाउछ।

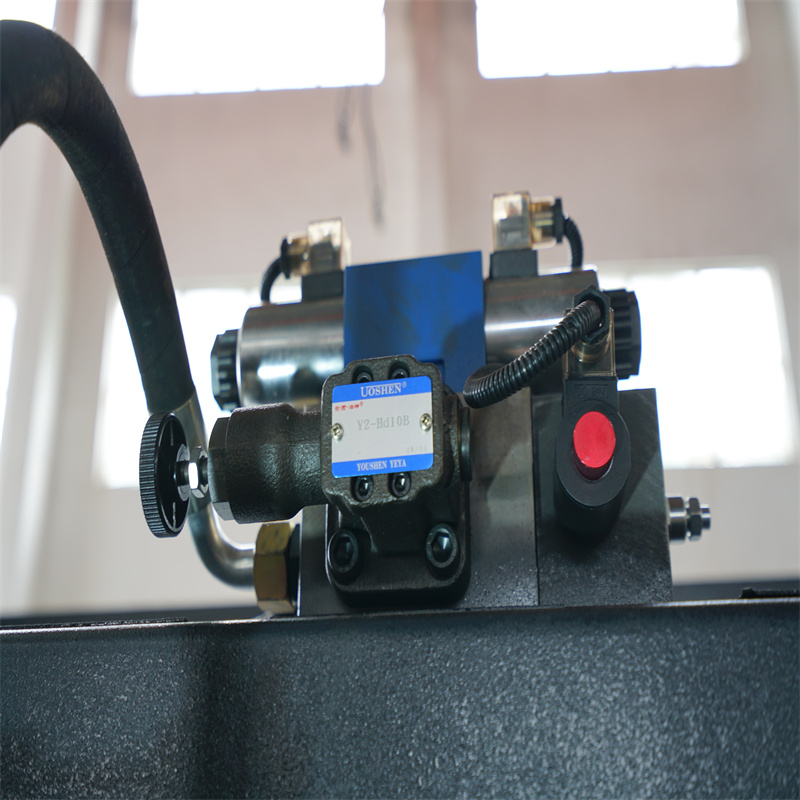

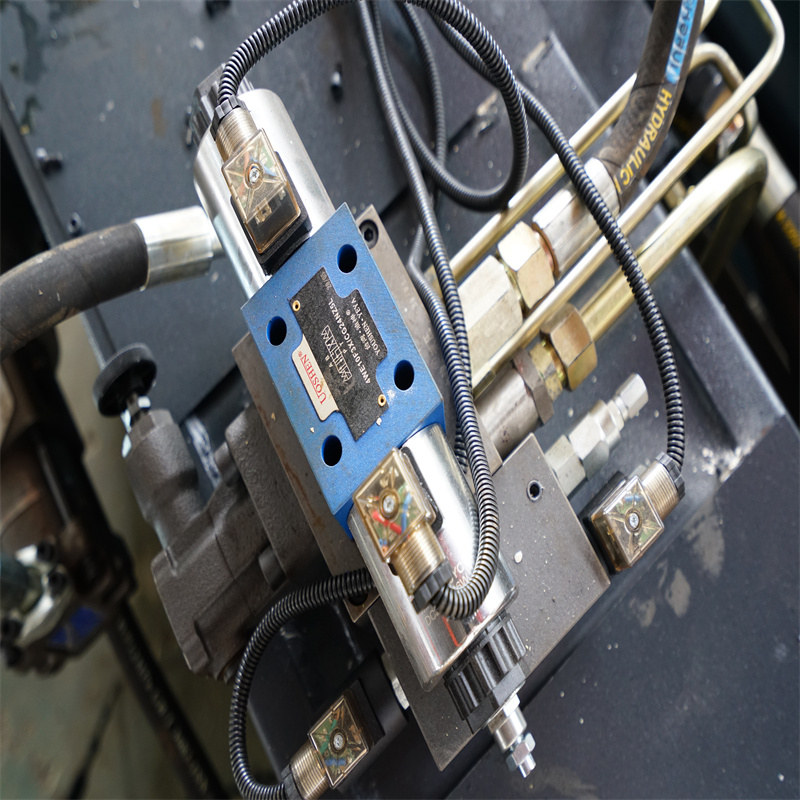

विश्व प्रसिद्ध हाइड्रोलिक मूल्य सेट

उच्च प्रदर्शन र उच्च विश्वसनीयता सुनिश्चित गर्न को लागी उत्तम गुणस्तर जर्मनी BOSCH REXROTH सिलिन्डर भल्भ अपनाउनुहोस्, कुनै ओल लिकेज र गल्ती छैन।

V- -axis Mechanical Crowing

V-अक्ष मेकानिकल क्राउङ, झुकाउने कोण र रेखीयताको शुद्धता सुधार गर्दै

सिमेन्स मोटर

मेसिन सेवा जीवनको ग्यारेन्टी गर्दछ, र काम गर्दा शोर कम गर्नुहोस्

खुट्टा साट्नु

* यो चल छ र आपतकालीन बटन द्वारा तपाईले चाहेको समयमा सञ्चालन रोक्न सक्नुहुन्छ। सेवा जीवन र वैकल्पिक संवेदनशीलता संवर्द्धन। यो बढी भरपर्दो छ।

म्यानुअल ब्याक गेज औंला

*2 देखि 5 पछाडि गेज औंलाहरू (मानक 3)

0il पम्प

* हाइड्रोलिक पम्पको लागि अमेरिकी विश्व प्रसिद्ध ब्रान्ड। यसले राम्रो प्रदर्शन गर्दछ र सम्पूर्ण प्रणालीको लागि ठूलो शक्ति प्रदान गर्दछ। सनी पम्पको प्रयोगले पम्प सेवा जीवन र कम काम गर्ने आवाज सुनिश्चित गर्दछ।

42CrMo उपकरणहरू

*डाइहरू 42CrMo स्टील द्वारा बनाइन्छ, 42 डिग्री सम्म तातो उपचार पछि कठोरता, मर्ने सेवा जीवन सुनिश्चित गर्दै

स्पेन FAGOR ग्रेटिंग शासक

*स्पेन FAGOR ग्रेटिंग रुलरद्वारा नियन्त्रकलाई स्लाइडर पोजिसन सिग्नल प्रतिक्रिया दिइन्छ, त्यसपछि CNC कन्ट्रोलरले सिंक्रोनस भल्भ खोल्ने साइज परिवर्तन गरेर इन्धन ट्याङ्कीको मात्रा समायोजन गर्छ, यसैले समानान्तर कायम राख्दै स्लाइडर (Y1,Y2) लाई समान फ्रिक्वेन्सीमा चलिरहेको नियन्त्रण गर्दछ। कार्य तालिकाको अवस्था।

शक्तिशाली मन्त्रिपरिषद्

*मेसिनको स्थिरता सुनिश्चित गर्न फ्रेन्च स्नाइडर इलेक्ट्रिकहरू, र X, Y अक्षहरूको शुद्धता नियन्त्रण गर्न Estun सर्वो ड्राइभ।

*ढोका खोल

* पावर बन्द

विवरणहरू

• स्लाइडर स्ट्रोक (मिमी): 120 मिमी
• स्वचालित स्तर: पूर्ण स्वचालित
• घाँटी गहिराई (मिमी): 320 मिमी
• मेसिन प्रकार: सिंक्रोनाइज
• कार्य तालिकाको लम्बाइ (मिमी): 3200
• कार्य तालिकाको चौडाइ (मिमी): 3200 मिमी
• आयाम: 3500x1700x2200mm
• अवस्था: नयाँ
• उत्पत्ति स्थान: चीन
• सामग्री / धातु प्रशोधन: पीतल / तामा, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्युमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाहरू: लम्बाइमा काट्नुहोस्
• वर्ष: २०२१
• वजन (केजी): 2800
• मोटर पावर (kw): 13.5 kw
• कुञ्जी बिक्री बिन्दुहरू: स्वचालित
• वारेन्टी: 2 वर्ष
• लागू हुने उद्योगहरू: होटल, गार्मेन्ट पसल, भवन निर्माण सामग्री पसल, मेसिनरी मर्मत पसल, उत्पादन प्लान्ट, खाद्य तथा पेय पदार्थ कारखाना, फार्म, रेस्टुरेन्ट, गृह प्रयोग, खुद्रा, खाद्य पसल, मुद्रण पसल, निर्माण कार्य, ऊर्जा र खानी, खाद्य र पेय पदार्थ पसलहरू , अन्य, विज्ञापन कम्पनी
• शोरूम स्थान: कुनै पनि छैन
• मार्केटिङ प्रकार: नयाँ उत्पादन २०२१
• मेसिनरी परीक्षण रिपोर्ट: प्रदान
• भिडियो बाहिर जाने-निरीक्षण: प्रदान गरियो
• मुख्य घटकहरूको वारेन्टी: 2 वर्ष
• कोर कम्पोनेन्टहरू: असर, मोटर, पम्प, पीएलसी, इन्जिन
• सीएनसी नियन्त्रण प्रणाली: DA53T
• प्रकार्य: पाना धातु झुकाउने
• पावर: 13 किलोवाट
• उत्पादन नाम: प्रेस ब्रेक
