कारखाना पूर्ण स्वचालित 160tons 4000mm Cnc हाइड्रोलिक प्रेस ब्रेक, 160tons प्रेस ब्रेक Cert

उत्पादन विवरण

हाइड्रोलिक प्रेस ब्रेक को सम्पूर्ण संरचना:

पूर्णतया युरोपेली डिजाइन, सुव्यवस्थित लुक, मोनोब्लक, वेल्डेड स्टिल फ्रेम कठोर देखि विक्षेपण क्षण र ST44 A1 सामग्रीको साथ उच्च तन्य।

CNSanduan PRESS BRAKE ले E210 वा DELEM DA41 CNC नियन्त्रणहरू समावेश गर्दछ मेसिनको महत्त्वपूर्ण कार्यहरूको असफल सुरक्षित सञ्चालन मात्र प्रदान गर्दैन, तर सम्पूर्ण झुकाउने प्रक्रिया पूरा गर्न अपरेटरलाई पर्याप्त सहयोग पनि प्रदान गर्दछ।

उच्च शुद्धता, उच्च दक्षता, सरल र सुविधाजनक सञ्चालन, राम्रो प्रदर्शन, अनुकूल मूल्य र उत्तम सेवा।

म्यानुअल आर अक्षको साथ मानक 2 अक्ष (Y र X) को CNC नियन्त्रण प्रदान गर्दछ।

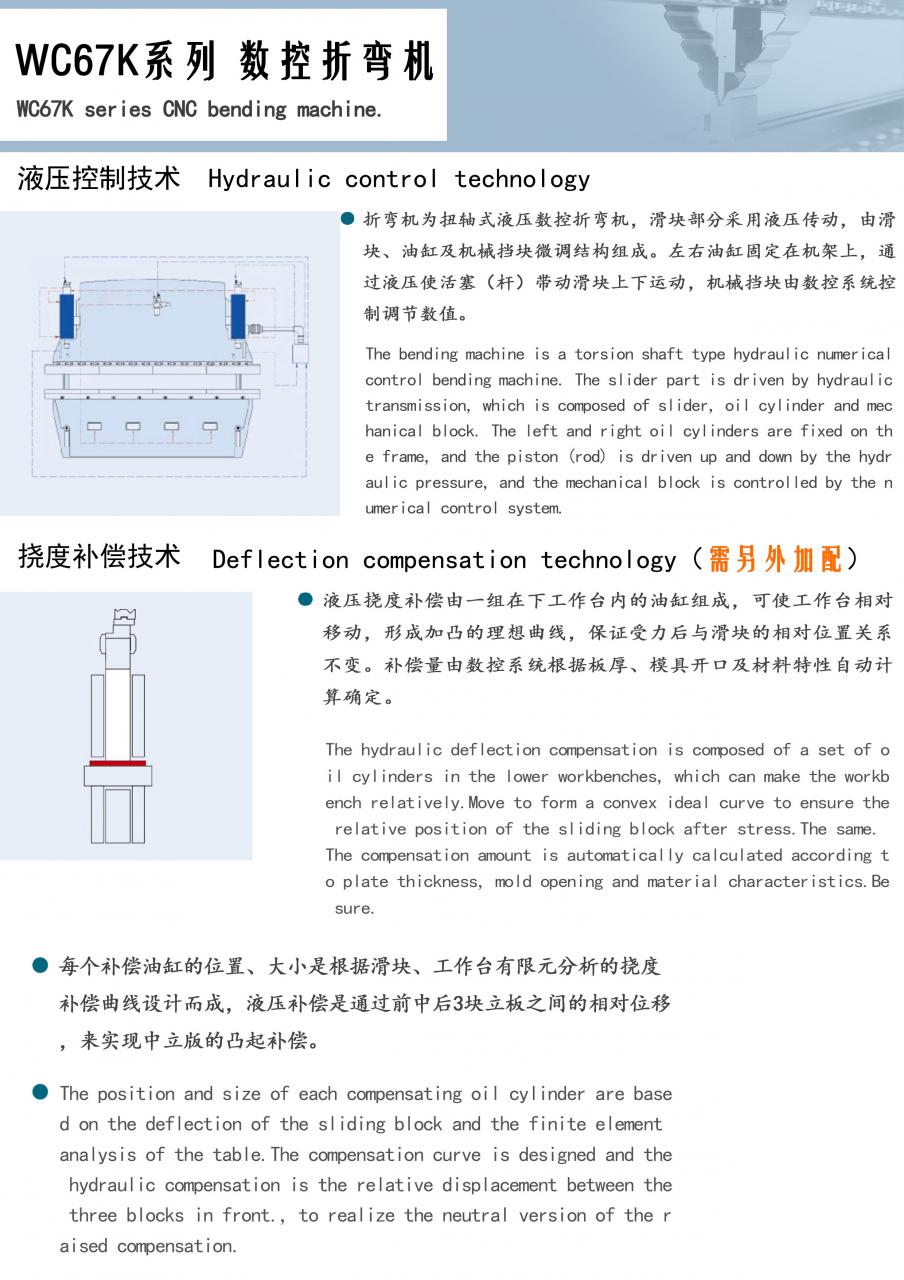

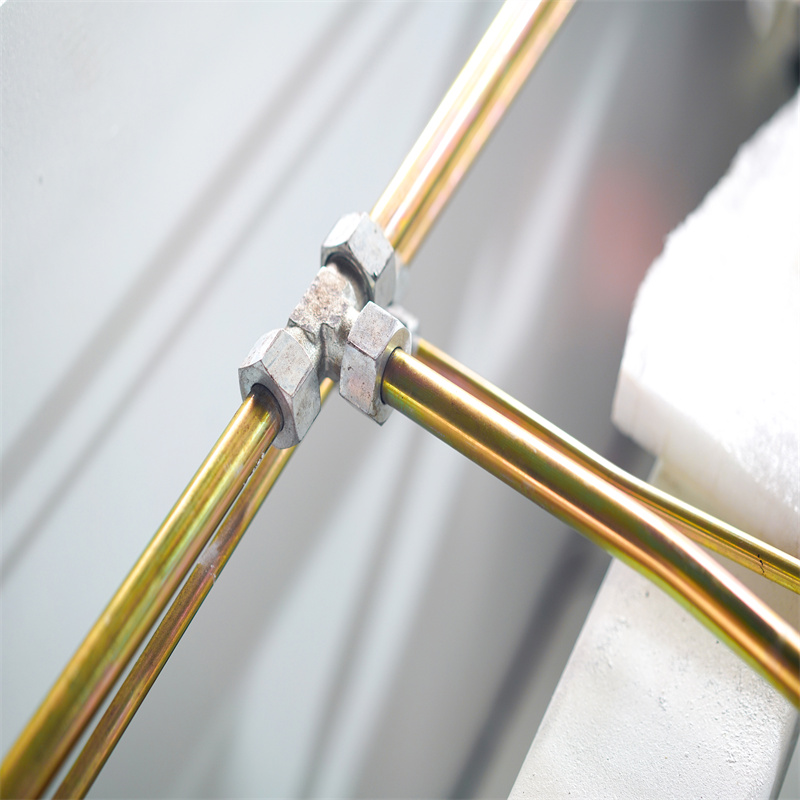

हाइड्रोलिक प्रणाली:

थप भरपर्दो र मर्मतसम्भारको लागि सजिलो, एकीकृत हाइड्रोलिक नियन्त्रण प्रणाली अपनाउनुहोस्। हाइड्रोलिक प्रणाली बोशबाट आएको हो -
रेक्सरोथ, जर्मनी।

अत्यन्त भरपर्दो र सटीक Bosch - Rexroth भल्भहरू नियामक सर्किटको लागि प्रयोग गरिन्छ। प्रत्येक पूर्ण कार्य चक्र हाइड्रोलिक भल्भ को नियन्त्रण मार्फत प्राप्त गर्न सकिन्छ।

सिलिन्डरमा सबै सिलहरू संयुक्त राज्य अमेरिकाबाट पार्कर हुन्, सबैभन्दा प्रसिद्ध ब्रान्ड, राम्रो गुणस्तर र उच्च प्रदर्शन

ओभरलोड ओभरफ्लो सुरक्षा हाइड्रोलिक प्रणालीमा आउटफिट गरिएको छ, जसले कुनै चुहावटको आश्वासन दिन सक्छ, र तेल स्तर सीधा पढ्न वा देख्न सकिन्छ।

लगातार मूल्याङ्कन लोड अन्तर्गत काम गर्न सक्षम हुनु, स्थिर काम र उच्च परिशुद्धता।

विद्युतीय प्रणाली र सुरक्षा इन्टरलक:

CE मापदण्डहरू पूरा गर्न डिजाइन गरिएको र SIEMENS ब्रान्डको स्वचालन र विद्युतीय उपकरणहरू मिलेर बनेको कुलिङ प्रणाली भएको विद्युतीय प्यानल।

सुरक्षा बाड़ र सुरक्षा इन्टरलक सञ्चालन सुरक्षा सुनिश्चित गर्न। चलाउन मिल्ने एकल-हात पेडल स्विच छ, सजिलो छ
सञ्चालन गर्ने।

अगाडि साइड कभरहरू सुरक्षा स्विचहरू, पछाडि प्रकाश सुरक्षा गार्डहरू (श्रेणी-4), खुट्टा पेडल सीई नियम अनुरूप।

युरोपेली संघ CE प्रमाणीकरण र ISO गुणस्तर प्रणाली प्रमाणीकरण द्वारा मिसिन

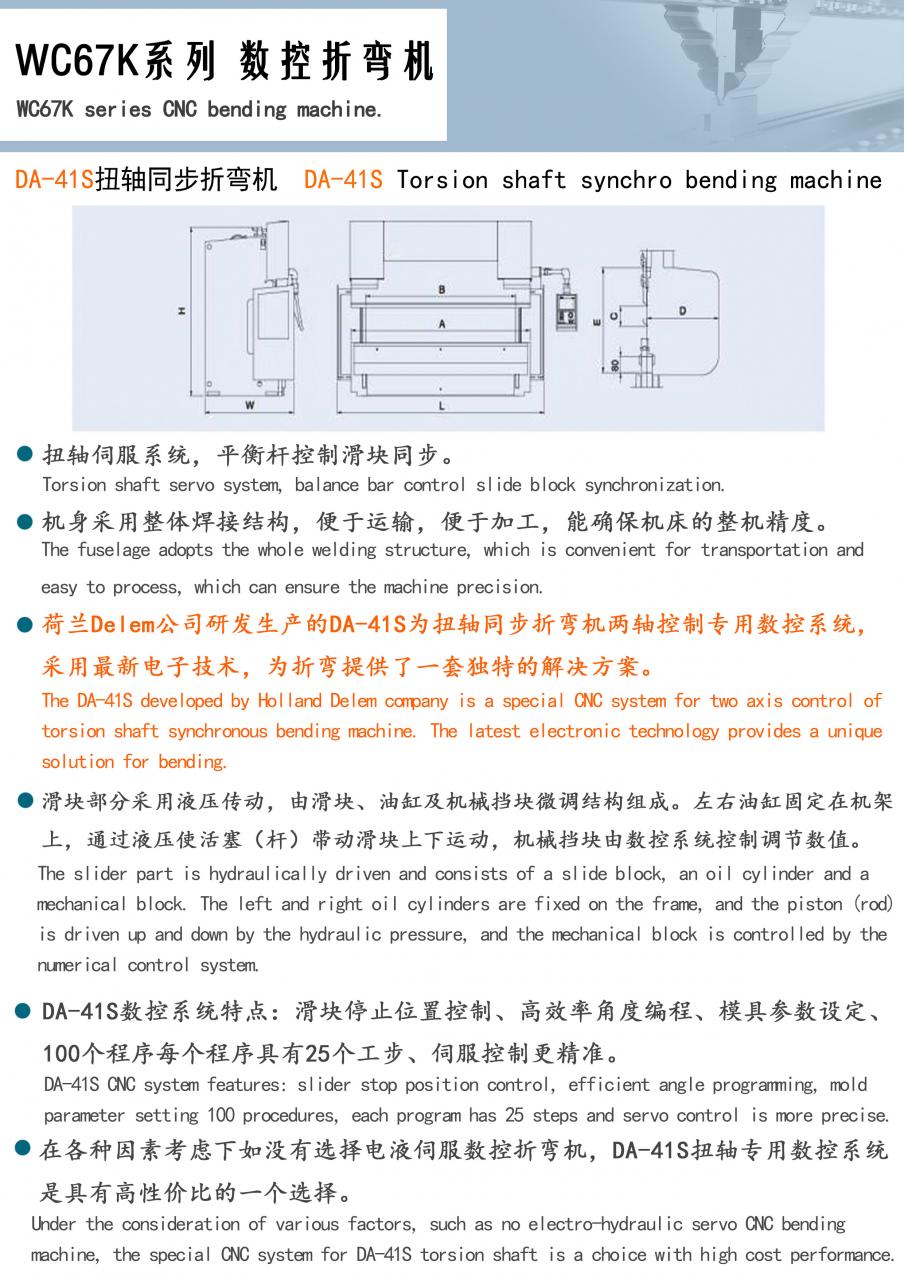

सिंक्रो नियन्त्रण प्रणाली:

स्लाइड सिन्क्रो प्रणाली: स्टिल टोर्सन बार सिन्क्रो प्रणाली अपनाउनुहोस्, संरचनामा सरल र शुद्धतामा उच्च, सिंक्रोनिज्मको लागि बीमहरू बीचको समानान्तरता सुनिश्चित गर्दछ।

स्लाइडको 2 छेउमा 2 सिन्क्रो फोर्क छ जसले बनाउँछ, प्रणालीले ब्रेक परिशुद्धता सुधार गर्न अपर डाइ क्षतिपूर्ति प्रयोग गर्दछ।

कार्यतालिकाले विशेष डिजाइन अपनाउछ, कम उपकरणको मुकुट विरूपण मात्रालाई प्रभावकारी रूपमा घटाउँदै।

झुकाउने गहिराइ समायोजन र RAM संरचनाहरू:

झुकाउने सटीकता र पुनरावृत्तिको स्थिरता समायोज्य गहिराई स्वचालित (अंक रिडआउट) र मोटर चालित (E210 वा DA41 CNC नियन्त्रण) समायोज्य को एक साधारण मेकानिकल प्रणाली द्वारा प्राप्त गरिन्छ।

र्यामलाई बिस्तारै माथि सार्न सक्छ, जसले अपरेटरलाई कामको टुक्रा सजिलैसँग नियन्त्रण गर्न अनुमति दिन्छ।

माथिल्लो उपकरणको सार्वभौमिक फिक्सिङ-सतह उपकरणको क्ल्याम्पिङ आवश्यकतालाई पूरा गर्न सकिन्छ।

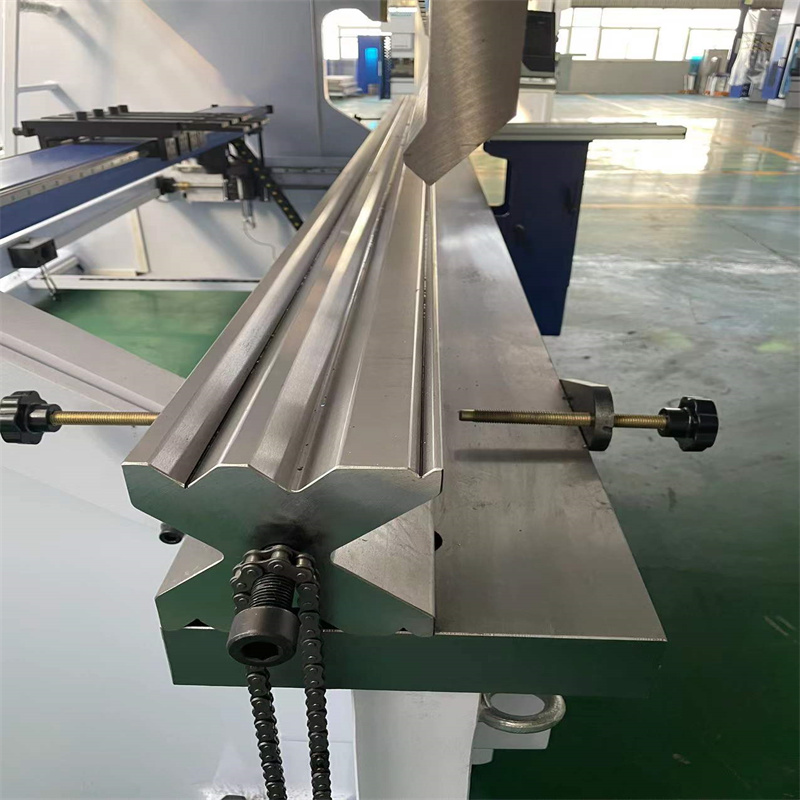

कडा र ग्राउन्ड मानक सेक्शन गरिएको शीर्ष र 4V-Die तलका उपकरणहरू (4x1000 mm खण्डहरू)।

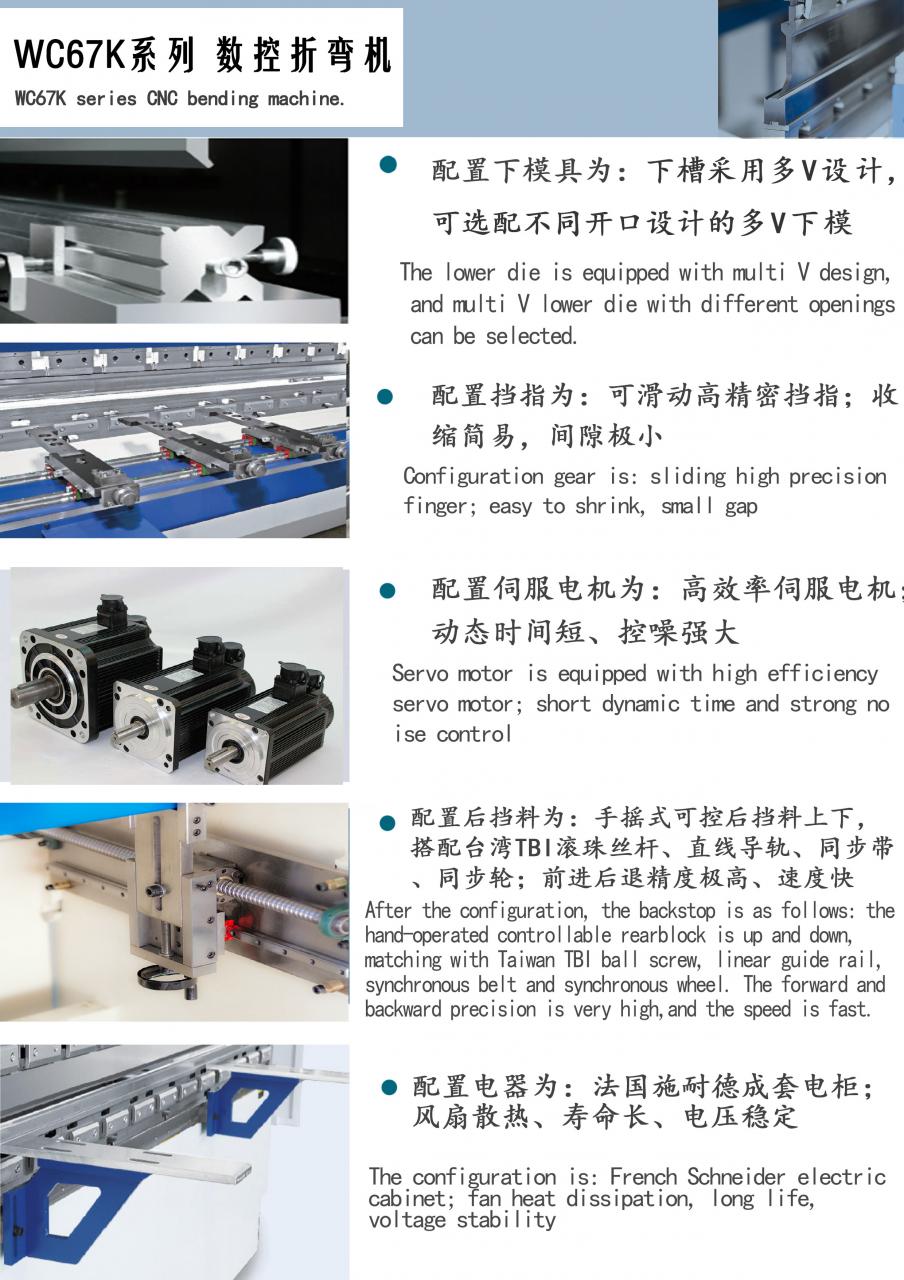

सर्वो मोटर चालित ब्याकगेज (मानक)

AC सर्वो मोटर चालित बल स्क्रू शाफ्टहरू र 0.01mm को शुद्धताको साथ रैखिक बियरिंगहरूमा X अक्षको साथ CNC ब्याक गेज प्रणाली।

ब्याक गेजमा पर्याप्त मेकानिकल बल र ट्याङ्की-प्रकार गेज संरचनाको साथ कठोरता छ।

उच्च सटीक बल स्क्रू र रैखिक गाइड-वे। विशेष औंला-स्टप डिजाइन, ब्याक गेजको दायरा विस्तार गर्नुहोस्।

मोडेलहरू	सामान्य दबाव (Kn)	को लम्बाइ तालिका (मिमी)	दूरी आवास बीच (मिमी)	घाँटी गहिराई (मिमी)	स्ट्रोक (मिमी)	खोल्नुहोस् उचाइ (मिमी)	मुख्य मोटर (किलोवाट)	वजन (t)	समग्र आयामहरू (LWH) (मिमी)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

विवरणहरू

• स्लाइडर स्ट्रोक (मिमी): 250 मिमी
• स्वचालित स्तर: पूर्ण स्वचालित
• घाँटी गहिराई (मिमी): 400 मिमी
• मेसिन प्रकार: सिंक्रोनाइज
• कार्य तालिकाको लम्बाइ (मिमी): 3200
• कार्य तालिकाको चौडाइ (मिमी): 200 मिमी
• आयाम: 4000x2250x4060mm
• अवस्था: नयाँ
• उत्पत्ति स्थान: Anhui, चीन
• सामग्री / धातु प्रशोधित: पीतल / तामा, स्टेनलेस स्टील, कार्बन स्टील, एल्युमिनियम, पीवीसी
• स्वचालन: स्वचालित
• अतिरिक्त सेवाहरू: अन्त्य निर्माण
• वर्ष: २०२१
• वजन (केजी): 6000
• मोटर पावर (kw): 18.5 kw
• मुख्य बिक्री बिन्दुहरू: प्रतिस्पर्धी मूल्य
• वारेन्टी: 2 वर्ष
• लागू उद्योग: अटोमोबाइल उद्योग, इस्पात संरचना उद्योग, विद्युत उद्योग, अटो पार्ट्स उद्योग, लिफ्ट उद्योग, पावर इन्जिनियरिङ्, जहाज र कन्टेनर, भान्सा उपकरण, गैर मानक उद्योग, स्टेनलेस स्टील ढोका उद्योग
• शोरूम स्थान: युनाइटेड किंगडम, कुनै पनि
• मार्केटिङ प्रकार: नयाँ उत्पादन २०२०
• मेसिनरी परीक्षण रिपोर्ट: प्रदान
• भिडियो बाहिर जाने-निरीक्षण: प्रदान गरियो
• मुख्य घटकहरूको वारेन्टी: 2 वर्ष
• कोर कम्पोनेन्ट: मोटर
• CNC प्रणाली:: E21, CT8, DA41S, DA52S, DA53T, DA58T, DA66T, CT12
• कीवर्ड:: ब्रेक थिच्नुहोस्
• कच्चा माल:: पाना / प्लेट रोलिङ
• प्रकार:: हाइड्रोलिक झुकाउने उपकरणहरू
• CNC नियन्त्रण अक्ष:: Y1 Y2 X/Y1 Y2 X W-अक्ष क्राउनिंग
• इलेक्ट्रिकल कम्पोनेन्टहरू:: फ्रान्सेलीबाट स्नाइडर इलेक्ट्रिकल
• मोटर पावर :: जर्मनीबाट सिमेन्स
• ब्याकगेज र र्याम ड्राइभ:: स्नाइडर इलेक्ट्रिकलबाट इन्भर्टर
• बल स्क्रू/ पॉलिश रड:: ताइवान ब्रान्डबाट HIWIN
• रंग:: वैकल्पिक
• प्रमाणीकरण: सीई
• बिक्री पछि सेवा प्रदान गरिएको: भिडियो प्राविधिक समर्थन, अनलाइन समर्थन
• वारेन्टी सेवा पछि: भिडियो प्राविधिक समर्थन, अनलाइन समर्थन
