हाइड्रोलिक शीट मेटल स्टिल आइरनवर्कर सियर मेसिन पंचिंग मेसिन

हाइड्रोलिक फलामको काम गर्ने मेसिन

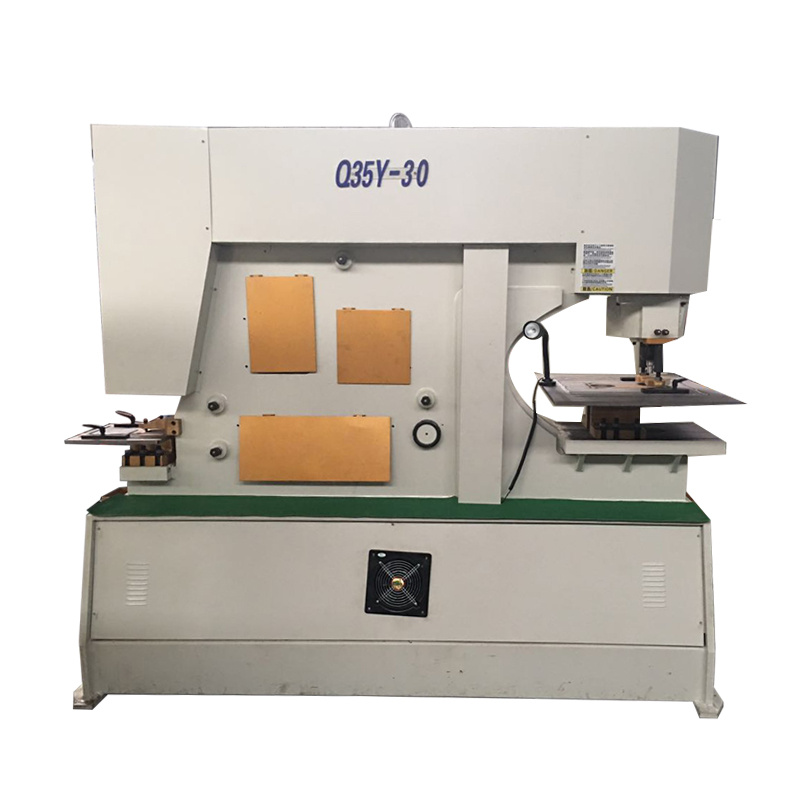

Q35Y श्रृंखला हाइड्रोलिक ironworker हाइड्रोलिक ड्राइभिङ प्रणाली अपनाउने। आइरनवर्करले सबै प्रकारका प्वालहरू काट्न सक्छ। विभिन्न मेटल प्लेट, स्क्वायर बार, एङ्गल स्टिल, राउन्ड आइरन, फ्ल्याट बार, प्रोफाइल बार, च्यानल स्टिल र जोइस्ट स्टिललाई मेसिनमा काट्न, पञ्च गर्न र नोच गर्न सकिन्छ।

सामान सूची

* प्वाल पंचिंग मरेको सेट
* कोण स्टिल ब्लेड को एक सेट
* च्यानल ब्लेड को एक सेट
* काट्ने प्लेट ब्लेडको सेट
* नचिङ ब्लेडको सेट

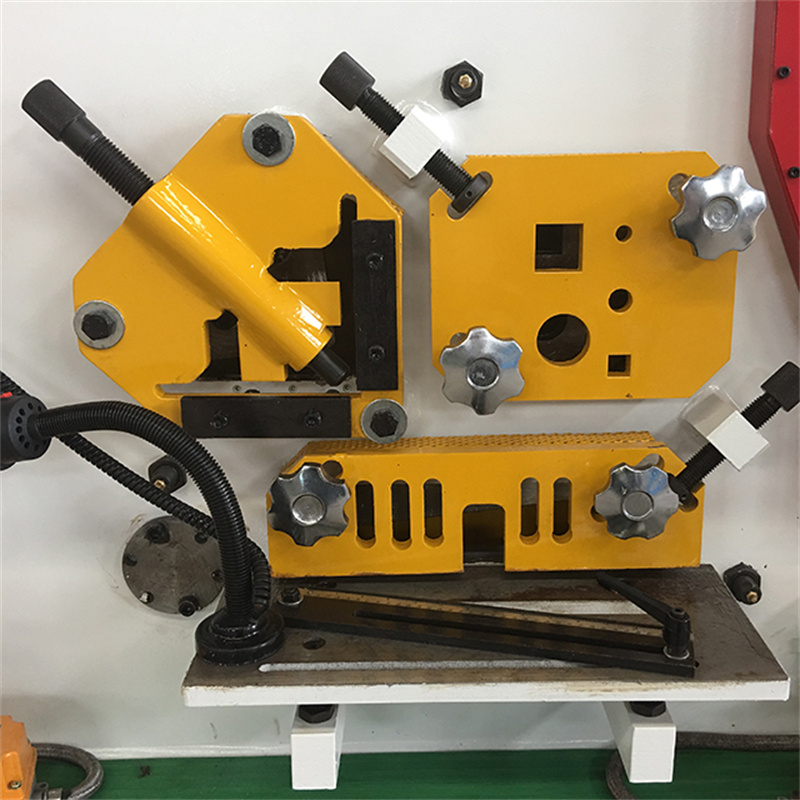

काटन स्टेशन

a राउन्ड र स्क्वायर बार कतरन: त्यहाँ विभिन्न आकारका लागि धेरै प्वालहरू छन्। राउन्ड र स्क्वायर बार, च्यानल, जोइस्ट, इत्यादिका विभिन्न आकारहरू कतर्नको लागि समायोज्य होल्ड डाउन उपकरण सुविधाजनक छ।
b फ्ल्याट पट्टी काटन: मानक उपकरणको रूपमा इन्लेइड स्केलको साथ ठूलो 15" स्क्वायरिङ हात। गुणस्तर काट्नको लागि विशेष एन्टि-डिसोर्टेड ब्लेड। तल्लो ब्लेडमा चारवटा उपयोग किनारहरू छन्। त्यहाँ स्क्रूले ग्याप समायोजनको लागि अनुमति दिन्छ कुनै शिम आवश्यक पर्दैन।
ग कोण फलाम काटन: कोण फलाम काटन हिरा आकार ब्लेड संग 45 डिग्री र 90 डिग्री कोण फलाम काट्ने क्षमता छ। उदाहरणका लागि यसले अपरेटरलाई उत्तम welds.d को लागि तस्विर फ्रेम कुना बनाउन सक्ने क्षमता दिन्छ। गुणस्तर कटौतीको लागि हीरा आकारको ब्लेड जुन न्यूनतम सामग्री बर्बाद हुन्छ। सही प्लेट काट्नको लागि सजिलै समायोज्य होल्ड-डाउन उपकरण।

पंचिङ स्टेशन

a स्ट्रिपरमा ठूलो दृश्य विन्डो।
b सजिलो सञ्चालनको लागि स्विङ-अवे डिजाइन।
ग उपलब्ध अद्वितीय शैलीले ठूलो कोण फलाम पंचिंग र ठूलो च्यानल पंचिंगको लागि अनुमति दिन्छ।
d द्रुत प्रतिस्थापन परिवर्तनको लागि द्रुत परिवर्तन युग्मन नट र आस्तीन
e नियमहरूको साथ ठूला दुई टुक्रा गेजिंग तालिका र मानक उपकरणको रूपमा रोक्नुहोस्।

नोचिङ स्टेशन

a कोण र समतल पट्टी को अतुलनीय काटन को लागी अद्वितीय डिजाइन।
b बिजुली इन्टरलक सुरक्षा गार्ड र सटीक स्थितिको लागि तीन गेजिंग स्टपहरू।
ग राम्रो दृश्यताको लागि हावायुक्त उपकरणको साथ।
d नोचिङ स्टेसनमा मटेरियल स्टपसहितको ठूलो टेबल पनि छ।

मेसिन विनिर्देशहरू

मोडेल			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
प्रशोधन क्षमता (KN)			750	1100	1400	1700	2000
सामग्री तन्य शक्ति (Mpa)			≤450	≤450	≤450	≤450	≤450
समतल काटन	अधिकतम काटन क्षमता (मोटाई* चौडाई (मिमी)		20×330	25×330	३०×३५५	३०×४००	35×450
			१०×४८०	16×600	20×600	25×600	३०×७५०
बार काटन	स्क्वायर बार(मिमी)		50	50	55	60	65
	गोल बार (मिमी)		50	60	65	70	75
	सी-च्यानल (मिमी)		१६०×५	200×9	280×11	300×11	३२०×१२
	आई-बीम (मिमी)		१६०×६	200×9	280×10	300×10	३२० × १०
कोण काटन	९०° काटन (मिमी)		140×12	१६०×१४	१८०×१६	180×8	200×20
	४५° काटन (मिमी)		५०x५	६०x६	६०x६	८०x८	८०x१०
प्वाल पंचिंग	अधिकतम पंचिंग क्षमता (व्यास* मोटाई) (मिमी)		Φ30*20	Φ35*25	Φ38*26	Φ40*35	४०*४०
मोटर (KW)			5.5	7.5	11	15	18.5
आयाम (मिमी)		लम्बाइ	1860	2355	2680	2800	3200
		चौडाइ	790	960	1040	1260	1440
		उचाइ	1900	2100	2300	2400	2450
वजन			2200	4800	6300	7300	980

विवरणहरू

• सीएनसी वा होइन: सामान्य
• अवस्था: नयाँ
• नाममात्र बल (kN): 600
• पावर स्रोत: हाइड्रोलिक
• वर्ष: २०२१
• भोल्टेज: 220
• आयाम (L*W*H): 1650x600x1700
• मोटर पावर (kW): 7.5
• वजन (T): 1.6
• मुख्य बिक्री बिन्दुहरू: उच्च उत्पादकता
• वारेन्टी: 2 वर्ष
• शोरूम स्थान: कुनै पनि छैन
• लागू हुने उद्योगहरू: निर्माण संयन्त्र, निर्माण कार्य, मेसिनरी मर्मत पसल, भवन निर्माण सामग्री पसलहरू
• आकार: 3600x900x1500mm
• नाम: शीट मेटल प्रेस ब्रेक झुकाउने मेसिन
• प्रमाणीकरण: सीई
• बिक्री पछि सेवा प्रदान गरिएको: नि: शुल्क स्पेयर पार्ट्स
• वारेन्टी सेवा पछि: अनलाइन समर्थन
