औद्योगिक 4kw 3015 Cnc धातु पाना फाइबर लेजर काट्ने मेसिन

उत्पादन अवलोकन

1500*300 कार्य क्षेत्र फाइबर लेजर काट्ने मेसिन संलग्न कभर + एकल तालिका संग

मेसिनलाई उच्च-तीव्रताको समग्र पानाको साथ वेल्ड गरिएको छ, र उच्च तापमान एनेलिङ पछि, मेसिनलाई कुनै विकृति बिना 20 वर्षको लागि प्रयोग गर्न सकिन्छ। आयातित सटीक गियर र र्याक, रैखिक गाइड रेल र प्रसारण संग, मेसिन उपकरण उच्च परिशुद्धता, उच्च दक्षता र स्थिरता को छ। उन्नत वायरलेस ह्यान्डहेल्ड टर्मिनल संग सुसज्जित, मेसिन रिमोट नियन्त्रण संग सञ्चालन गर्न सकिन्छ। उपकरण लेजर विशेष मिलान प्रणाली, उच्च प्रदर्शन सर्वो मोटर चालक, यो स्ट्यान्डी समय छोटो र 30% भन्दा बढी कार्य दक्षता सुधार, penumatic, फोटोइलेक्ट्रिक, संख्यात्मक नियन्त्रण र अन्य उन्नत प्रविधिहरूको एकीकरण उच्च-को रूपमा एकीकरण गर्दछ। प्राविधिक उत्पादनहरू।

कन्फिगरेसनहरू

1. 1500*300mm कार्य क्षेत्र

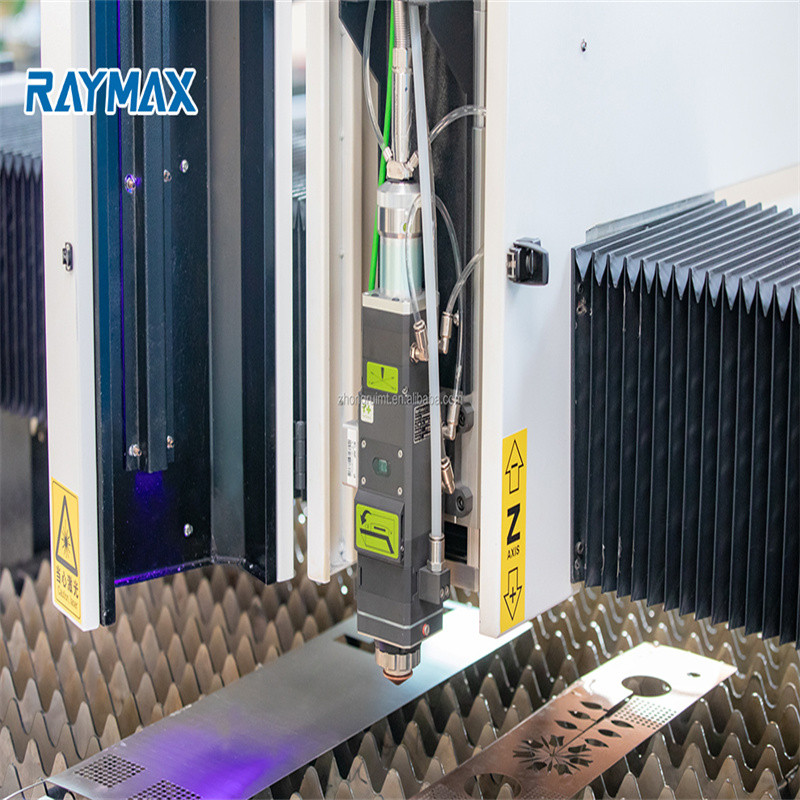

2. Raytools Autofocus लेजर कटिङ हेड
3. जापान यास्कावा सर्वो मोटर र चालक
X अक्ष ---जापान यास्कावा ८५०W*१
Y अक्ष ---जापान यास्कावा 18000w*2,
Z अक्ष ---जापान पानसोनिक 400W*1
4. डबल ड्राइभरको साथ ताइवान YYC र्याक गियर
5. ताइवान HIWIN गाइड रेल
6. फ्रान्स Motovario Reducer

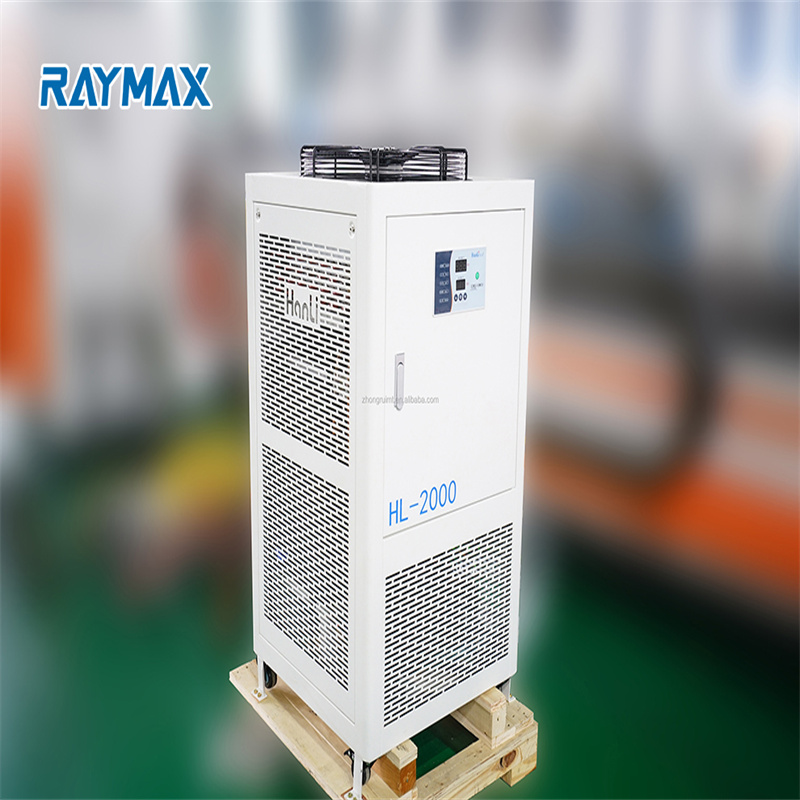

7. S&A वाटर चिलर
8. Cypcut FSCUT नियन्त्रण प्रणाली।
9. Raycus/IPG लेजर स्रोत
10. फ्रान्स Schneider इलेक्ट्रिकल भाग
11. जापानी एसएमसी वायवीय कम्पोनेन्टहरू
12. IPAD कम्प्युटर
13. सेग्मेन्ट गरिएको आयताकार ट्यूब वेल्डेड मेसिन बेड
14. तेस्रो पुस्ताको उड्डयन एल्युमिनियम ग्यान्ट्री
15. खुट्टा ---- स्थिर, लामो समय सम्म काम गरेपछि चल्दैन
16. संलग्न कभर
17. एयर कम्प्रेसर + तेल फिल्टर + ड्रायर + ट्यांक
18. स्टेबलाइजर

उत्पादन विशिष्टताहरू

एक्स अक्ष स्ट्रोक	1500mm
Y अक्ष स्ट्रोक	3000mm
Z अक्ष स्ट्रोक	300mm
X/Y अक्ष स्थिति सटीकता	± ०.०१ मिमी
X/Y अक्ष आन्दोलनको अधिकतम गति	160m/मिनेट
सञ्चालन वजन	७९२० किलोग्राम
X/Y अधिकतम प्रवेग	1.8G
वाई अक्ष मोटर शक्ति	८.५ किलोवाट
वाई अक्ष मोटर शक्ति	1.8KW
Z अक्ष मोटर शक्ति	०.४ किलोवाट
कार्य प्लेटफर्म विनिमय समय	१५-१७ सेकेन्ड

उत्पादन लाभहरू

डुअल पीसी वन फोरमनिटर हो, एउटा कन्ट्रोलर प्यानलको लागि हो

अल्ट्रा-क्लियर तस्विरको गुणस्तरमा उच्च रङ प्रजनन र राम्रो कार्यसम्पादन छ, प्रत्येक अनुगमन गरिएको ठाउँमा अल्ट्रा-क्लियर चित्रहरू सक्षम पार्दै। डुअल क्यामेराहरूले प्रयोगकर्ताहरूलाई इन्टरफेस सञ्चालन गर्दा प्रशोधन प्रक्रिया स्पष्ट रूपमा हेर्न अनुमति दिन्छ, जुन प्रयोगको लागि सुविधाजनक छ।

वायवीय विनिमय प्लेटफर्म जडान

इलेक्ट्रिक एक्सचेन्ज प्लेटफर्मको तुलनामा, वायमेटिक एक्सचेन्ज प्लेटफर्मले यसको स्थिरता समायोजन गर्न, टक्कर रोक्न, एक्सचेन्जको स्थिरता र गति सुनिश्चित गर्न, र एक्सचेन्जलाई 15 सेकेन्ड भित्र पूरा गर्न सक्छ।

सेग्मेन्टेड आयताकार ट्यूब वेल्डेड बेड

२० वर्षको सेवा जीवन प्लेट वेल्डिङ हेभी वर्क बेड एनील्ड र हीट ट्रिटेड प्लेट वेल्डिङ हेभी वर्क बेड, २० वर्षमा कुनै विकृति नहुने, अल्ट्रा-हाई पावर १०,००० वाट लेजरका लागि उपयुक्त। वजन मा वृद्धि लेजर काटन मिसिन काटन गति को लागी धेरै लाभदायक छ।

इनोभेटिभ फोर स्लिङ्स वर्किङ बेड लेजर काम गर्दा वर्क बेडमा हुने नोक्सानी कम गर्नको लागि, RAYMAX ले चारवटा स्लिङहरू थपेर नयाँ वर्क बेडको आविष्कार गरेको छ र फाइबर लेजर कटिङ मेसिन वर्क बेडको आयु दोब्बर बनाइनेछ।

अनुगमन प्रणाली

निगरानी गरिएको नियन्त्रण प्रणाली प्रशोधन प्रक्रियामा, प्रत्येक मृत कुना क्षेत्र कुनै पनि समयमा अनुगमन गर्न सकिन्छ, प्रक्रिया नियन्त्रण गर्न सकिन्छ।

तेस्रो पुस्ताको उड्डयन एल्युमिनियम ग्यान्ट्री

यो एयरोस्पेस मापदण्ड संग निर्मित छ र 4300 टन प्रेस एक्सट्रुजन मोल्डिंग द्वारा गठन गरिएको छ। बुढ्यौली उपचार पछि, यसको शक्ति 6061 T6 पुग्न सक्छ जुन सबै ग्यान्ट्रीहरूको सबैभन्दा बलियो शक्ति हो। उड्डयन एल्युमिनियमका धेरै फाइदाहरू छन्, जस्तै राम्रो कठोरता, हल्का वजन, जंग प्रतिरोध, एन्टि-अक्सिडेशन, कम घनत्व, र प्रशोधन गति धेरै बढाउनुहोस्।

स्थिर तापमान उपकरण संग स्वतन्त्र क्याबिनेट

भित्र बिजुली क्याबिनेट तापमान चिसो गर्न एयर कन्डिशनर संग

माथिल्लो धुम्रपान प्रणाली

ग्राहक प्रतिक्रिया र व्यावहारिक अनुभवको सारांश पछि, हामीले सील गरिएको क्याबिनेट मेसिनको धुवाँ निकासको समस्यालाई मौलिक रूपमा समाधान गर्न माथिल्लो धुवाँलाई अपनायौं।

अक्षीय फ्यान निकास प्रणाली

1. संरचना अधिक व्यावहारिक छ
2. प्रदर्शन धेरै सुधार गरिएको छ, पूर्ण दबाव प्रभाव 89.5%
3. शोर खेत भूमि, शोर (स्तर A सँग तुलना गर्नुहोस्) 6dB ले घटेको छ
4. एन्टी-जंग अक्षीय फ्यान, यो फोहोर ढुवानी गर्न सुरक्षित छ। ग्यान्ट्री मिलिङ मिलिङ सेन्टर यो हाम्रो मिलिङ सेन्टर हो, हाम्रो सबै मेसिन फ्रेम आफैले बनाएको हो, जसले परिशुद्धता र उत्पादन समय बनाउन सक्छ, सबैभन्दा महत्त्वपूर्ण हामीले गुणस्तर नियन्त्रण गर्न सक्छौं।

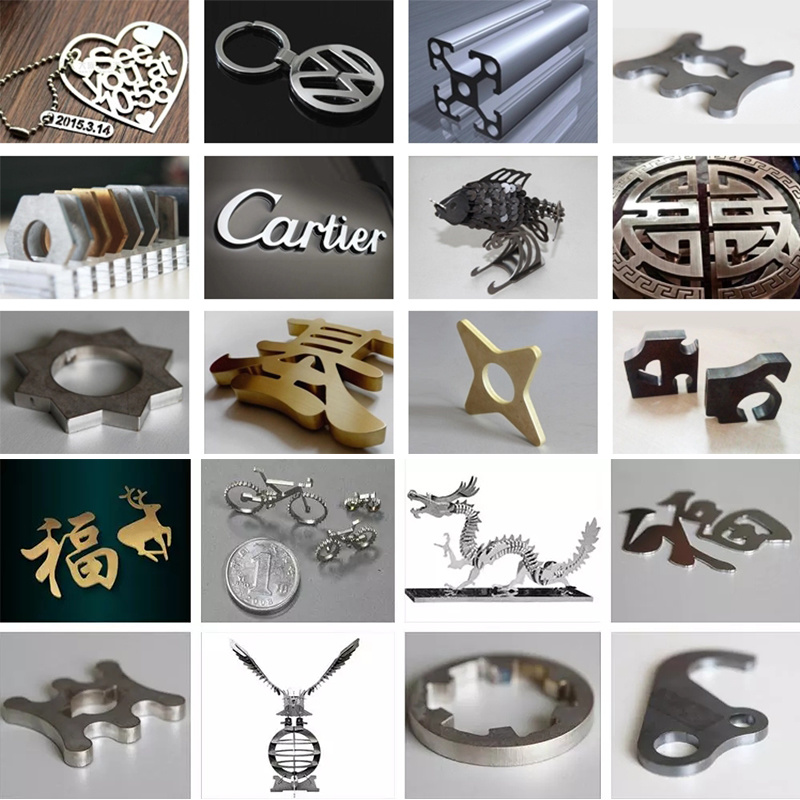

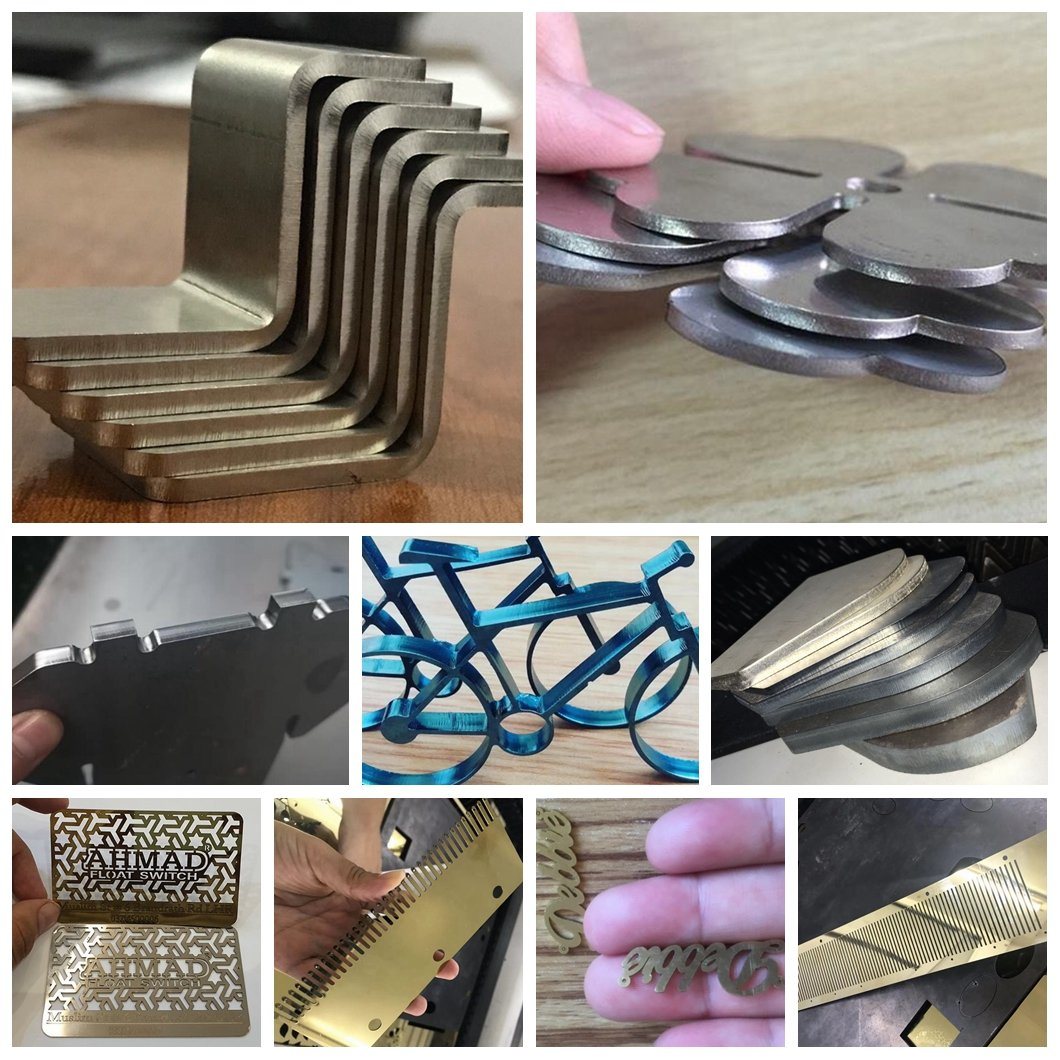

मेसिन आवेदन

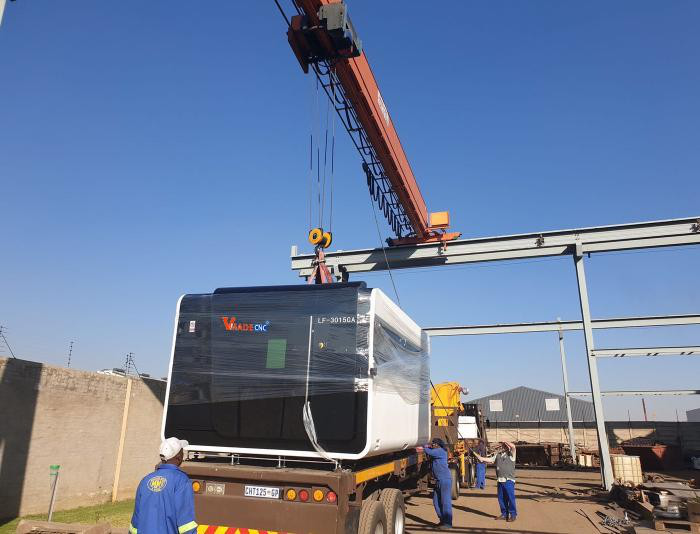

प्याकेज र ढुवानी

विवरणहरू

• आवेदन: लेजर काटन
• लागू सामग्री: धातु
• अवस्था: नयाँ
• लेजर प्रकार: फाइबर लेजर
• काट्ने क्षेत्र: 1500 * 3000mm
• काट्ने गति: 160m/min
• ग्राफिक ढाँचा समर्थित: AI, PLT, DXF
• काट्ने मोटाई: 0-40mm विभिन्न शक्ति अनुसार
• सीएनसी वा होइन: हो
• कूलिङ मोड: पानी चिसो
• नियन्त्रण सफ्टवेयर: Cypcut
• लेजर स्रोत ब्रान्ड: IPG/Raycus
• लेजर हेड ब्रान्ड: Raytools/Precitec
• सर्वो मोटर ब्रान्ड: जापानी यास्कवा
• Guiderail ब्रान्ड: HIWIN/APEX
• नियन्त्रण प्रणाली ब्रान्ड: CypCut
• वजन (केजी): 7920 केजी
• मुख्य बिक्री बिन्दुहरू: लामो सेवा जीवन
• वारेन्टी: 3 वर्ष
• लागू हुने उद्योगहरू: होटल, गार्मेन्ट पसल, भवन निर्माण सामग्री पसल, उत्पादन प्लान्ट, मेसिनरी मर्मत पसल, खाना र पेय पदार्थ कारखाना, फार्म, रेस्टुरेन्ट, घरको प्रयोग, खुद्रा, खाद्य पसल, मुद्रण पसल, निर्माण कार्य, ऊर्जा र खानी, खाद्य र पेय पसलहरू , विज्ञापन कम्पनी
• मेसिनरी परीक्षण रिपोर्ट: प्रदान
• भिडियो बाहिर जाने-निरीक्षण: प्रदान गरियो
• मुख्य घटकहरूको वारेन्टी: 3 वर्ष
• कोर कम्पोनेन्ट: मोटर, लेजर स्रोत
• कार्य क्षेत्र: 1500 * 3000mm
• लेजर स्रोत: Raycus IPG
• लेजर पावर: 1kw-12000w
• X, Y र Z अक्ष स्ट्रोक:: 3025mm, 1525mm, 300mm
• वाई अक्ष मोटर शक्ति: 1800w
• X/Y अक्ष गति: 160m/min
• गाइड रेल ब्रान्ड:: Hiwin/APEX
• Reducer ब्रान्ड: फ्रान्स Motovariao
• वैकल्पिक भाग: रोटरी/एक्सचेन्ज टेबल/भोल्टेज स्टेबलाइजर/ट्रान्सफर्मर
• X/Y अक्ष स्थिति सटीकता: ±0.01mm
• प्रमाणीकरण: सीई, आईएसओ
• वारेन्टी सेवा पछि: भिडियो प्राविधिक समर्थन, अनलाइन समर्थन, स्पेयर पार्ट्स, क्षेत्र मर्मत र मर्मत सेवा
• स्थानीय सेवा स्थान: जर्मनी, अष्ट्रेलिया
• शोरूम स्थान: जर्मनी, अष्ट्रेलिया
• मार्केटिङ प्रकार: तातो लेजर काट्ने मेसिन
