धातु काट्ने हाइड्रोलिक स्टिलवर्कर्स मेशिन पंचिंग क्रपिङ नोचिङ कटिङका लागि

उत्पादन विवरण

हाम्रा स्टिलवर्करहरूले तपाईंको कम्पनीमा उचित मूल्यमा इष्टतम गुणस्तर र उत्पादकता ल्याउनेछन्। यो सार्वभौमिक मेसिनले, तपाइँलाई छिद्रण, क्रपिङ, नोचिङ, काटन र अन्य धेरै प्रकार्यहरू तपाइँको उपकरण कन्फिगरेसनमा निर्भर गर्दछ। यो मेसिन ओएस दुई अलग स्टेशन संग सुसज्जित छ जो स्वतन्त्र रूपमा काम गर्न सक्षम छन्। धेरै सटीक मेशिन मेकानिकल भागहरू र चयन गरिएका मुख्य हाइड्रोलिक र विद्युतीय घटकहरूले लामो सेवारहित कार्य र कुनै पनि अवस्थामा स्थिर सञ्चालनको ग्यारेन्टी दिन्छ।

विस्तृत छविहरू

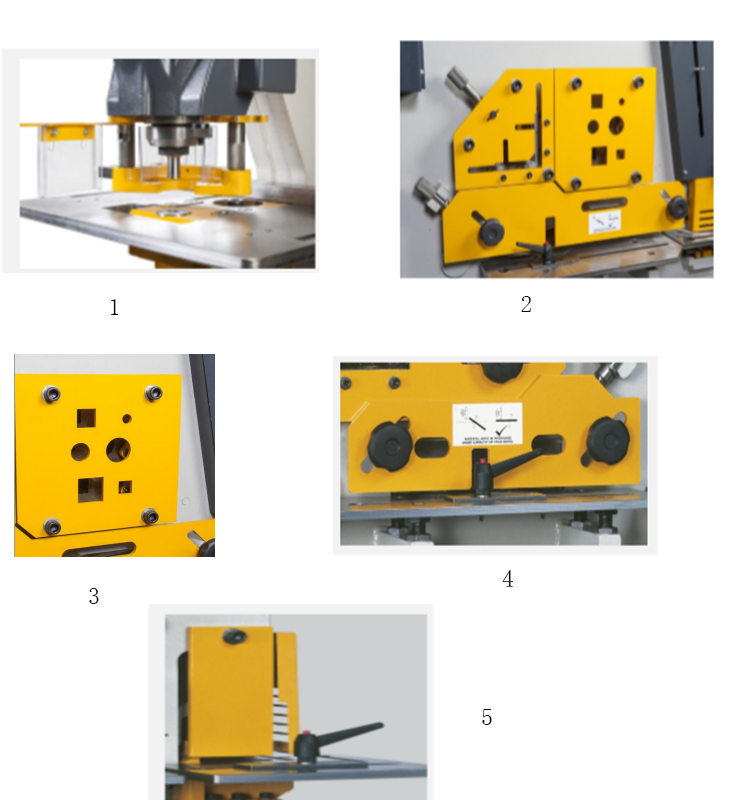

1. पंच स्टेशन

ठूलो पंच बेड क्षेत्रमा हटाउन सकिने फ्रन्ट ब्लक छ र पंचिंग अनुप्रयोगहरूको एक धेरै विस्तृत दायरा दिन डिजाइन गरिएको छ। पुनरावृत्ति कार्यको लागि नियम र गाइडहरू सहितको पंच तालिका मानक उपकरणको रूपमा फिट गरिएको छ।

2. कोण स्टेशन

यो स्टेशनले 90° र 45° मा ठूलो क्षमता कोण काट्ने प्रदान गर्दछ। 45° र 90° बीचको कोणहरू पहिले 90° मा काटेर र त्यसपछि सियरिङ स्टेशनमा आवश्यक कोणमा फ्ल्यान्ज ट्रिम गरेर प्राप्त गर्न सकिन्छ।

3. खण्ड काट्ने स्टेशन

मेशिनहरू राउन्ड र स्क्वायर बारहरू काट्नका लागि ब्लेडहरूसँग मानक रूपमा फिट हुन्छन्। अतिरिक्त उपकरणको साथ, मेशिनहरूले यस एपर्चरमा, च्यानल, जोइस्ट, टी-सेक्शन र अन्य धेरै विशेष प्रोफाइलहरू काट्न सक्षम छन्।

4. काटन

काटन एकाइ एक साधारण बलियो होल्डडाउन संग फिट गरिएको छ जुन मेसिनको काट्ने क्षमता भित्र कुनै पनि सामग्रीको मोटाईमा समायोज्य हुन्छ। समायोज्य गाइडहरूको साथ शियर फिड तालिका सामग्रीको सही फिडिंग अनुमति दिन फिट गरिएको छ। पट्टीहरूमा fl को लागि 45° सम्म माइटर काट्न वा कोणको fl कोणहरू ट्रिम गर्न अनुमति दिन गाइडलाई समायोजन गर्न सकिन्छ।

5. नोचिङ स्टेशन

नचिङ स्टेशनलाई समायोज्य ब्याक स्टपहरू सहितको आयताकार खाच तालिकाको साथ मानकको रूपमा फिट गरिएको छ, दोहोरिने स्थितिलाई अनुमति दिँदै।

अनुप्रयोगहरू

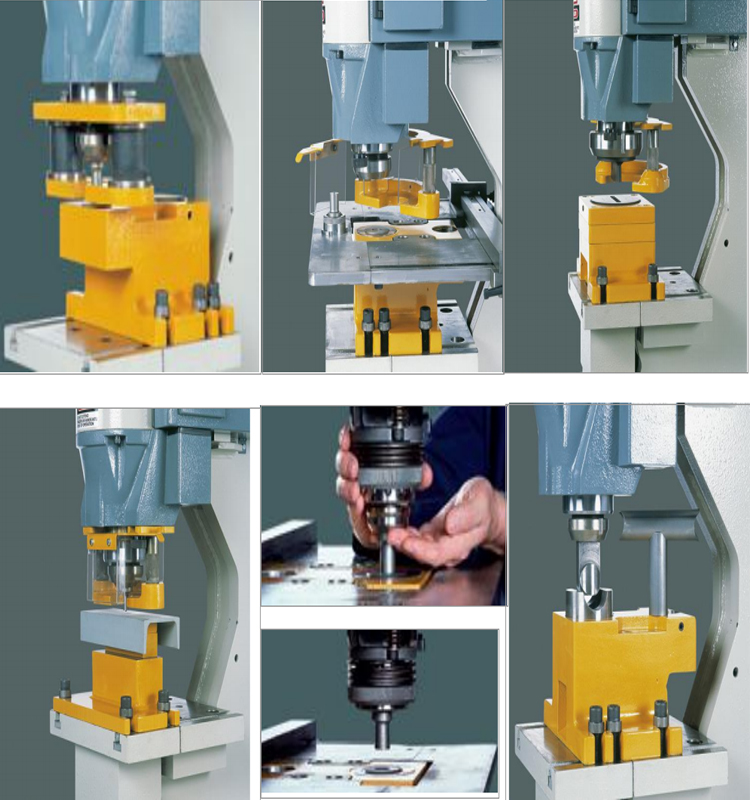

पंच स्टेशन-एप्लिकेशनहरू (वैकल्पिक उपकरण) न्यूनतम डिफर्म स्ट्रिपर एसेम्बली, न्यूनतम डिफर्म स्ट्रिपर एसेम्ब्ली न्यूनतम डिफर्मेसन दिनको लागि fl मा क्लोज पिच होलहरू पंच गर्दा।

द्रुत उपकरण परिवर्तन

द्रुत परिवर्तन पंच होल्डर। स्थितिमा लक गर्नको लागि मात्र पंच होल्डरलाई 90° द्वारा घुमाउन आवश्यक छ। ठूलो प्वाल संलग्नक, 38 देखि 110 मिमी सम्म व्यासको लागि ठूलो प्वाल/स्लट संलग्न। 160 वा 225 मिमी सम्म व्यासको लागि पनि उपलब्ध छ।

च्यानल/बीम वेब बलस्टर

च्यानल वा बीमको वेबमा छिद्रणका लागि विशेष रूपमा डिजाइन गरिएको वेब बोलस्टर। एप्लिकेसनमा उपलब्ध विशेष प्रोफाइलहरूको लागि बोलस्टरहरू।

'सुपर-क्विक' उपकरण परिवर्तन

स्प्रिङ र बल बेयरिङहरूले ९०° ह्यान्ड टर्नको साथमा उपकरणलाई लक/अन-लक गर्नुहोस्। कुनै स्प्यानर वा रेन्चहरू आवश्यक छैन।

ट्यूब खाच एकाई

ट्यूबहरूसँग 90-डिग्री जडानको लागि। 165 मिमी सम्म बाहिरी व्यास को लागी उपलब्ध छ।

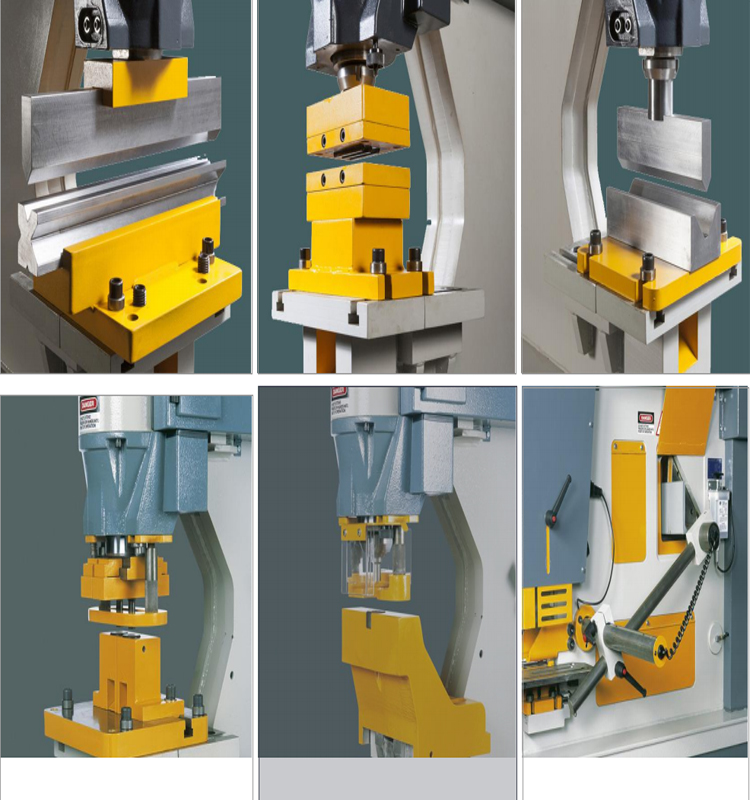

पाना झुकाउने एकाई

बहु-वी ब्लकको साथ पाना झुकाउने एकाइ (१०, २०, २४ र ४० मिमी चौडा V ओपनिङहरू, सबै ८५°)।

लुभ्र पंच इकाई

वेंटिलेशन अनुप्रयोगहरू पंचिंगका लागि विशेष पंच इकाई।

बार झुकाउने एकाई

अधिकतम सम्म सामग्री झुकाउने को लागी। 22 मिमी मोटाई। सिंगल-वी ब्लकको साथ, 85° मा V सँग 76 मिमी

ट्विन होल एकाई

ट्विन होल चर पिच एकाई। 29 मिमी व्यास सम्म 2 प्वालहरू पंच गर्दछ।

हंस घाँटी बलस्टर

वेब र फ्ल्यान्ज पंचिंगको लागि 32 मिमी व्यास सम्म। अधिकतम 300 मिमी मा। च्यानल र 'I'beam।

छुनुहोस् र काट्नुहोस् शासित लम्बाइ स्टप

(वैकल्पिक) टच एन्ड कट रुल्ड लम्बाइ स्टप (एक मिटर) को कोण काट्ने, खण्ड काट्ने र शियर स्टेशनको लागि प्रयोग गर्न सकिन्छ। २ वा ३ मिटर लम्बाइ उपलब्ध छ।

प्राविधिक सुविधाहरू

मोडेल	बहु ७०	बहु 95	बहु 125
मूल्याङ्कन गरिएको क्षमता	70T	95T	125T
मुक्का मार्दै
अधिकतम क्षमता	26*20	27*25	35*25
व्यास * मोटाई	57*9	57*12	67*16
यात्रा	55	80	80
गलाको मानक गहिराई	305	355	355
गहिरो गला (वैकल्पिक)	625	625	625
मानक अधिकतम पंच	57	57	57
वैकल्पिक अधिकतम पंच	160	160	225
अधिकतम बीम आकार	305	305	305
सेयरिङ
प्लेट मोटाई	300*20	380*20	380*25
पानाको अधिकतम चौडाइ	375*15	480*15	600*15
४५' कोण कातर, अधिकतम ४५'	100*15	120*15	120*15
90' कट	130*13	150*15	150*18
45' काट्नुहोस्	70*10	80*10	80*10
खण्ड काट्ने
राउन्ड बार/स्क्वायर स्टील	45	50	55
च्यानल / H-Beam*	130*65	160*90	200*100
T-Beam*	90*12	100*12	120*12
नोचिङ
प्लेट मोटाई	12	13	13
चौडाइ - आयत	45	52	60
गहिरो-आयताकार	90	100	100
गहिरो-V-आकारको	60	70	80
ट्रिमिङ	100*10	100*13	100*13
कुना नच*
अधिकतम क्षमता नोचिंग	250*6	250*6	250*6
ट्यूब नच*
अधिकतम पाइप व्यास	83	108	108
झुक्दै*
फ्ल्याट स्टील झुकाउने	250*13	250*20	250*22
प्लेट झुकाउने	500*3	500*3	700*3
नोच स्टेशनमा मुक्का मार्दै
गहिरो घांटी	125	125	125
अधिकतम क्षमता	38*8	38*10	38*12
प्राविधिक डेटा
मोटर पावर KW	7.5	7.5	7.5
मेसिनको शुद्ध वजन किलोग्राम	1620/1990	2430/2880	3100/3620
मेसिनको आयाम (L*W*H) सेमी	164*71*180	190*79*191	200*80*203

विवरणहरू

• मोडेल नम्बर: मल्टी 70
• सीएनसी वा होइन: सीएनसी
• अवस्था: नयाँ
• नाममात्र बल (kN): 700 kN
• पावर स्रोत: हाइड्रोलिक
• भोल्टेज: 380V/220V वैकल्पिक
• आयाम (L*W*H): 1640*710*1800
• मोटर पावर (kW): 7.5
• वजन (T): 1.62199
• कुञ्जी बिक्री बिन्दुहरू: बहुकार्यात्मक
• वारेन्टी: १ वर्ष
• शोरूम स्थान: कुनै पनि छैन
• लागू हुने उद्योगहरू: निर्माण सामग्री पसलहरू, फार्महरू, मुद्रण पसलहरू, निर्माण कार्यहरू, ऊर्जा र खनन, खाद्य र पेय पसलहरू, विज्ञापन कम्पनीहरू
• मेसिनको प्रकार: हाइड्रोलिक आइरनवर्कर
• बिक्री पछि सेवा प्रदान गरिएको: अनलाइन समर्थन, भिडियो प्राविधिक समर्थन, क्षेत्र मर्मत र मर्मत सेवा
• वारेन्टी सेवा पछि: भिडियो प्राविधिक समर्थन, अनलाइन समर्थन, क्षेत्र मर्मत र मर्मत सेवा
• स्थानीय सेवा स्थान: कुनै पनि छैन
• स्लाइड स्ट्रोक (मिमी): 55/80
• प्रमाणीकरण: CE
• दबाव क्षमता: 70T
• प्रकार्य: पंच प्वालहरू, खण्ड स्टील काट्ने, स्लटिंग, कोण नोचिंग, झुकाउने
• नोच स्टेशन डीप थ्रोटमा मुक्का: 125
• अधिकतम क्षमता: 70T
• व्यास*मोटाई: 57*9
• यात्रा: ५५
• मानक अधिकतम पंच: 57
• वैकल्पिक अधिकतम पंच: 160
• अधिकतम बीम आकार: 305
• रंग: पहेंलो / विकल्प
