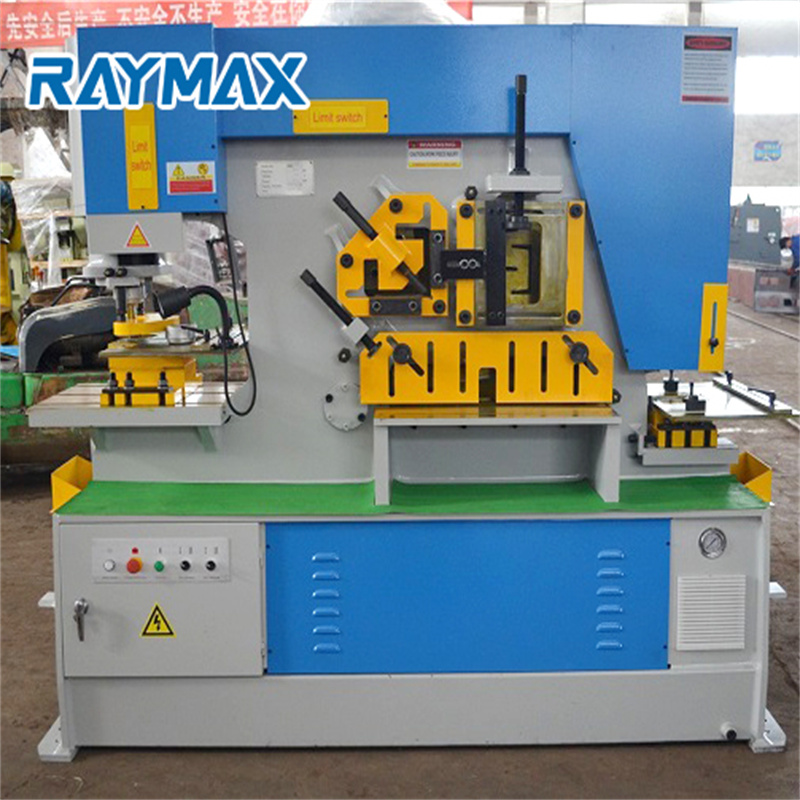

मेटल हाइड्रोलिक आइरन वर्कर मेसिन पंचिंग र कपाल काट्ने मेसिन

हाइड्रोलिक आइरनवर्करहरू श्रम, समय, ऊर्जा र लागत बचत गर्न धेरै प्रकार्यहरूसँग डिजाइन गरिएका छन्। यसले Accurl Ironworkers लाई धातु निर्माण उद्योगको विविध आवश्यकताहरू पूरा गर्न अनुमति दिन्छ। शक्तिशाली CAD डिजाइन, CNC उपकरणको साथ आधुनिक उत्पादन लाइन र निरन्तर गुणस्तर नियन्त्रण सहित नवीनतम उत्पादन विधिहरू प्रयोग गरेर अधिकतम दक्षता र लामो जीवनको ग्यारेन्टी गरिन्छ।

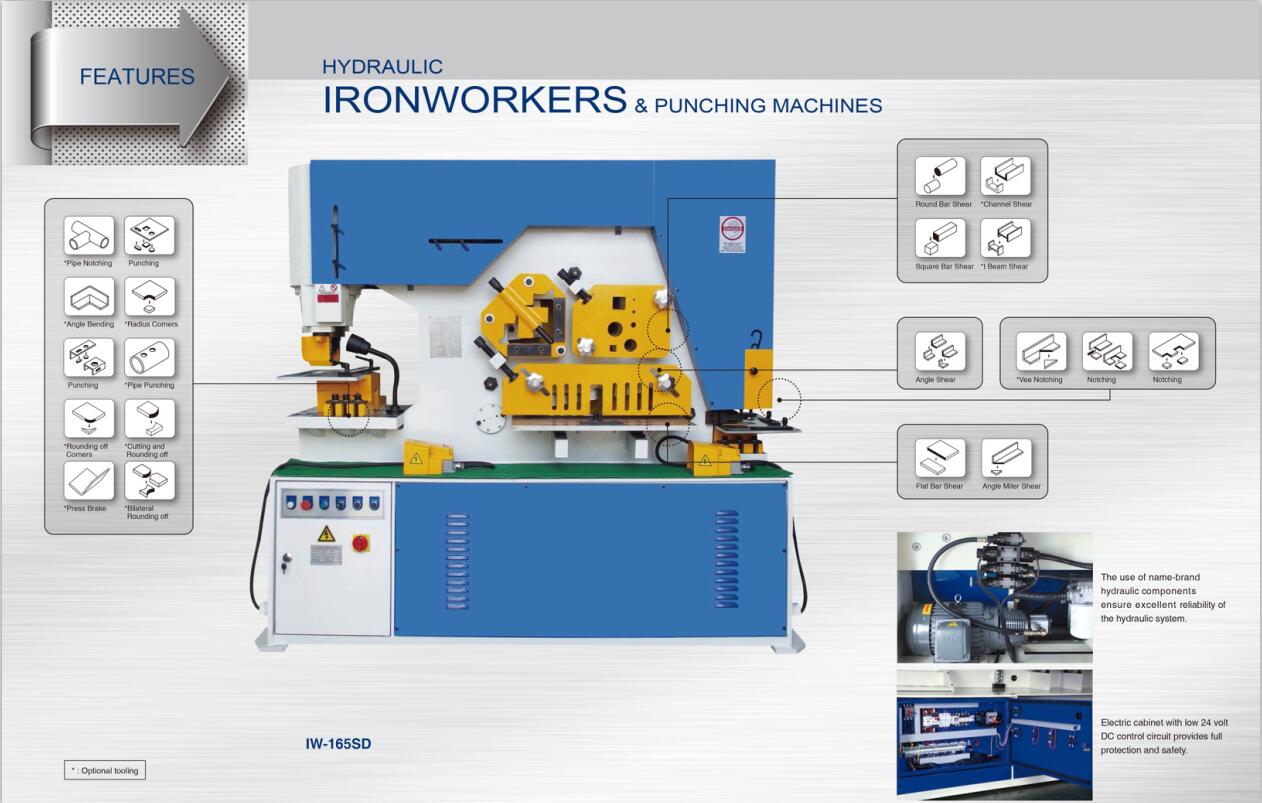

कार्यस्थलहरू

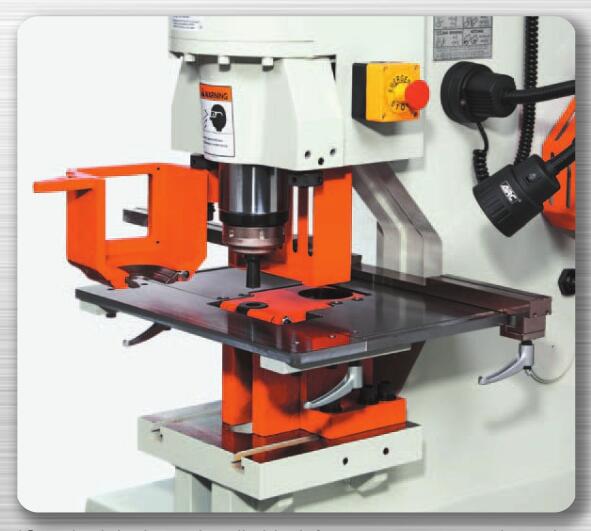

पंचिङ स्टेशन

1. विभिन्न पंचिंग आवश्यकताहरूको लागि punches र dies को पूर्ण दायरा उपलब्ध छन्।

2. द्रुत पंच टुलिङ्ग परिवर्तनको लागि द्रुत परिवर्तन रिटेनिङ नट प्रणाली।

3. दृश्यता, सुरक्षा र प्रयोगमा सहजताका लागि विचारपूर्वक डिजाइन गरिएको स्ट्रिपर।

4. तराजू र गेजिङ स्टपहरू भएको ठूलो 2-टुक्रा तालिका सबै मोडेलहरूमा मानक हो।

5. विरूपण कम गर्न विभिन्न ओपनिङको विनिमेय प्लेटहरू भएको स्ट्रिपर सबै मोडेलहरूमा मानक हो।

PUNCHINGMODEL	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
मुक्का बल	६० टन	८० टन	१०० टन	125 टन	१६५ टन
पंच क्षमता एस	ø22 x 20	ø26 x 22	ø28 x 26	ø33 x 27	ø37 x 32
पंच क्षमता SD	ø50 x 9	ø50 x 12	ø50 x 15	ø50 x 18	ø50 x 24
घाँटीको गहिराई एस	310	310	310	310	--
घाँटी गहिराई SD	510	510	510	510	510
अधिकतम स्ट्रोक लम्बाइ	100	100	100	100	100
साइकल / न्यूनतम। (२० मिमी स्ट्रोक)	30	29	28	28	29
मर्न सम्म काम गर्ने उचाइ	1010	1050	1044	1069	1050

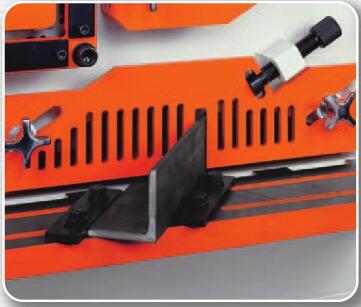

फ्ल्याट बार काटन स्टेशन

1. न्यूनतम विकृतिको साथ सफा कतरन दिन विशेष रूपमा मेसिन गरिएको माथिल्लो ब्लेड।

2. तल्लो ब्लेडमा चारवटा प्रयोगयोग्य काट्ने किनारहरू छन्।

3. कोण flange मा चर डिग्री मिटर काटने।

4. सजिलै समायोज्य होल्ड-डाउन।

5. सही स्थितिको लागि गाइडहरूको साथ समर्थन तालिका।

फ्ल्याट शेरिङ मोडेल	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
फ्ल्याट बार शियर एस	३५० x १५	४६० x १५	६१० x १६	125 टन	७६० x २०
फ्ल्याट बार शियर SD	२४० x २०	३०० x २०	४०० x २०	४०० x २५	४०० x ३०
ब्लेड लम्बाइ	360	465	620	620	770
कोण फ्ल्यान्ज ट्रिम	100	100	100	100	120
काम गर्ने उचाइ	910	926	954	920	920

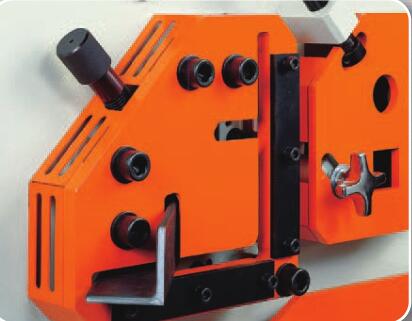

कोण काटन स्टेशन

1. कुनै सामग्री हानि र न्यूनतम विकृति बिना एकल कतरनी।

2. 45° मिटर-कट सजिलो र सफा छ।

3. चार प्रयोगयोग्य काट्ने किनारहरू भएका स्थिर ब्लेडहरू।

4. साना वा ठूला कोणहरूमा इष्टतम नतिजाहरूको लागि गतिशील ब्लेडहरूमा चयन गर्न मिल्ने कुनाको त्रिज्या।

कोण काटन मोडेल	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	IW-165SD
90° काटन मा	130 x 130 x 12	150 x 150 x 12	150 x 150 x 15	150 x 150 x 15	150 x 150 x 20
४५ ° मिटर सियरिङमा	६५ x ६५ x ८	७५ x ७५ x ९	७५ x ७५ x ९	७५ x ७५ x ९	७५ x ७५ x ९
काम गर्ने उचाइ	1115	1165	1216	1185	1185

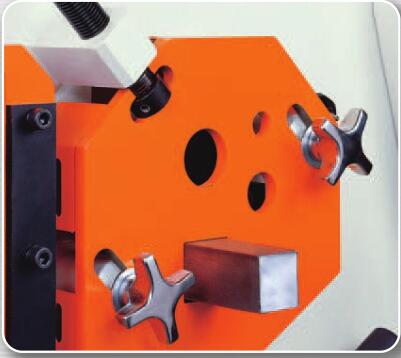

बार काटन स्टेशन

1. विभिन्न आकारको स्क्वायर बार सियरिङ र राउन्ड बार सियरिङका लागि एक होल्ड-डाउन।

2. वैकल्पिक च्यानल र सेक्सन बार शियर टूलिङ धेरै मोडेलहरूको लागि उपलब्ध छ। (विवरणका लागि स्पेसिफिकेशन चार्ट हेर्नुहोस्)

बार शेरिङ मोडेल	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
राउन्ड बार कतरनी	ø40	४५	४५	ø50	ø60
स्क्वायर बार शियर	३८ x ३८	३०० x २०	४०० x २०	५० x ५०	६० x ६०
च्यानल शियर (H x B)	१२५ x ६५*	150 x 75*	150 x 75*	150 x 75*	200 x 90*
IBeam शियर (H x B)	100	150 x 75*	150 x 75*	150 x 75*	200 x 100*
काम गर्ने उचाइ	1220	1270	1332	1310	1370

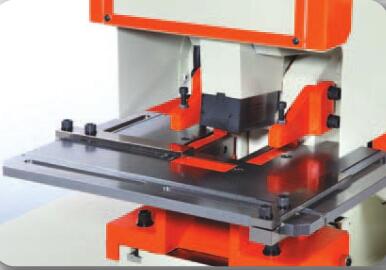

नोचिङ स्टेशन

1. समतल बार र कोण को निशान लागि आदर्श।

2. अधिकतम सुरक्षा र दृश्यताको लागि विद्युतीय रूपमा इन्टरलक गरिएको सुरक्षा गार्ड।

3. सटीक स्थितिको लागि स्टपहरू सहित गेजिंग तालिका समावेश।

NOTCHINGMODEL	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
आयताकार नोटर (W x D x T)	५०.८ x ९० x ९	५०.८ x ९० x १२	६३.५ x ९० x १२	६३.५ x ९० x १३	६३.५ x ९० x १६
वी-नोचर (साइड x साइड x टी)	९० x ९० x १०*	९० x ९० x १२*	105 x 105 x 12*	105 x 105 x 13*	105 x 105 x 16*
काम गर्ने उचाइ	910	926	954	920	920

विवरणहरू

• सीएनसी वा होइन: सीएनसी
• अवस्था: नयाँ
• नाममात्र बल (kN): 125
• पावर स्रोत: हाइड्रोलिक
• उत्पत्ति स्थान: Anhui, चीन
• भोल्टेज: 380V50HZ
• मोटर पावर (kW): 7.5HP
• वजन (T): 4.2
• मुख्य बिक्री बिन्दुहरू: प्रतिस्पर्धी मूल्य
• वारेन्टी: १ वर्ष
• शोरूम स्थान: अष्ट्रेलिया, क्यानडा, युनाइटेड किंगडम
• लागू हुने उद्योगहरू: होटल, भवन निर्माण सामग्री पसल, उत्पादन प्लान्ट, मेसिनरी मर्मत पसल, फार्म, घरको प्रयोग, निर्माण कार्य, ऊर्जा र खानी
• मेसिन प्रकार: हाइड्रोलिक प्रेस
• कीवर्ड: मेटल पंचिंग मेसिन
• उत्पादन नाम: हाइड्रोलिक धातु पाना फलाम कार्यकर्ता पंचिंग र कतर्न मेसिन
• घाँटी गहिराई: 500mm
• रंग: नीलो सेतो खैरो
• पंच बल: 125 टन
• उद्देश्य: लागत र ऊर्जा बचत गर्नुहोस्
• बिक्री पछि सेवा प्रदान गरिएको: अनलाइन समर्थन, भिडियो प्राविधिक समर्थन
• वारेन्टी सेवा पछि: भिडियो प्राविधिक समर्थन, क्षेत्र मर्मत र मर्मत सेवा, स्पेयर पार्ट्स
• स्थानीय सेवा स्थान: मेक्सिको, अष्ट्रेलिया, संयुक्त राज्य अमेरिका, मोरक्को, रूस, क्यानडा
• प्रमाणीकरण: CE ISO
