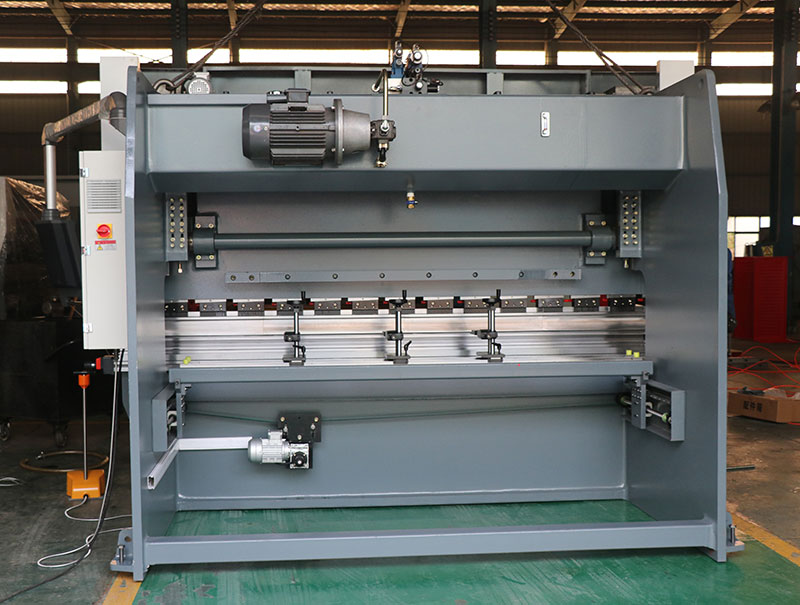

मेटल प्रेस ब्रेक Wc-63t/3200 मेटल शीट झुकाउने मेसिन Cnc हाइड्रोलिक प्रेस ब्रेक

उत्पादन विवरण

प्रेस ब्रेक मेटल प्रेस ब्रेक WC-63T/3200 मेटल शीट झुकाउने मेसिन Cnc हाइड्रोलिक प्रेस ब्रेक

मोडेल: KCN-6332

2 अक्ष CNC नियन्त्रण (X, Y,)

X: ब्याकगेज अगाडि र पछाडि; Y: राम स्ट्रोक

W: Worktable क्राउनिंग (वैकल्पिक)

मुख्य कार्य र सुविधाहरू

1. समग्र वेल्डेड र प्रशोधन संरचना।

2. उच्च मेकानिकल बल र बलियो कठोरता।

3. राम स्ट्रोक हाइड्रोलिक डाउनवर्ड, स्थिर र भरपर्दो।

4. E21 ले राम स्ट्रोक र ब्याकगेजको गतिलाई नियन्त्रण गर्न सक्छ, कुशल र उच्च सटीक स्थिति प्राप्त गर्न।

5. शीर्ष पंच क्ल्याम्पिङमा वेज क्षतिपूर्ति।

6. सरल अपरेशन र उच्च परिशुद्धताको लागि, माइक्रो-समायोजन वेजहरूसँग क्ल्याम्पिङ सरलीकृत शीर्ष ब्लेडहरू।

7. 2 स्लाइडिङ अगाडि पाना समर्थन हतियार बेड को T स्लट मा माउन्ट।

8. ठोस एक ब्लक चार अनुहार बहु V डाइ।

9. स्थिर र भरपर्दो हाइड्रोलिक स्वीकृत।

10. प्लेट झुकाउने मेसिनको लागि मिलस्केलको साथ औंलाहरू रोक्नुहोस्।

प्राविधिक प्यारामिटरहरू

छैन।	वस्तु	प्यारामिटर	एकाइ
1	नाममात्र दबाब	630	KN
2	तालिका लम्बाइ	3200	mm
3	अधिकतम स्लाइडर स्ट्रोक	120	mm
4	अधिकतम उचाइ बन्द गर्नुहोस्	350	mm
5	स्तम्भहरू बीच	2600	mm
6	गलाको गहिराई	250	mm
7	मुख्य मोटर शक्ति	5.5	KW
8	डाउन स्पीड	120	mm/s
9	गति थिच्दै	10	mm/s
10	रिटर्न स्पीड	90	mm/s
11	नियन्त्रण अक्ष	X Y	/
12	एक्स अक्ष स्ट्रोक	500	mm
16	ब्याकगेज स्टपर्स	2	/
17	समग्र आयाम	L 3500	mm
		W 1500	mm
		H 2300	mm
18	मेसिन वजन	5000	के। जि

विस्तृत छविहरू

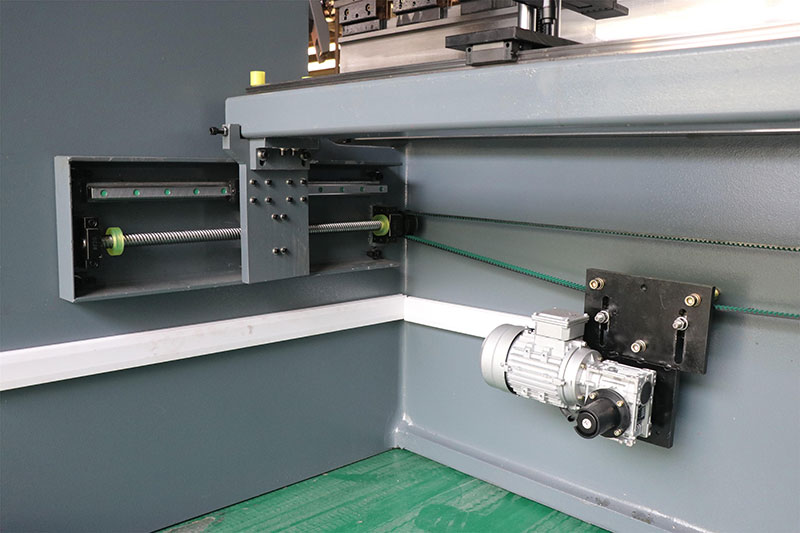

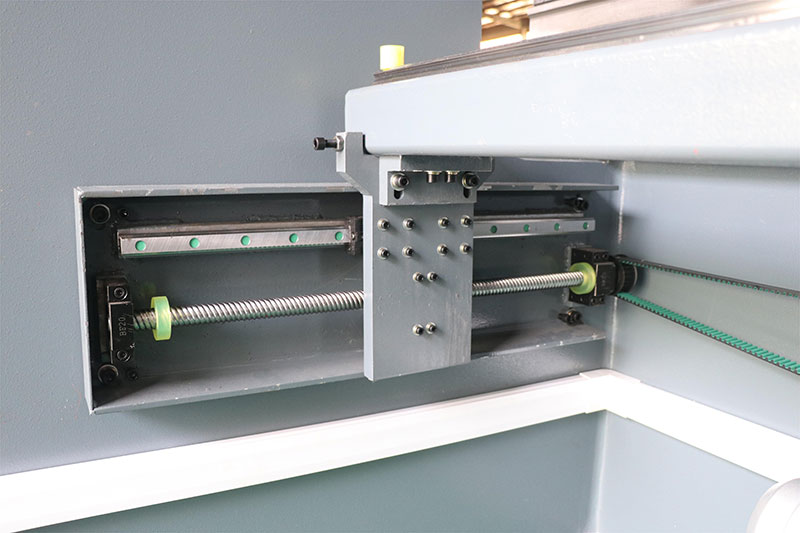

बल स्क्रू र लाइनर गाइडको साथ ब्याकगेज

कस्ने पाङ्ग्राको बहुक्रिया समायोजन।

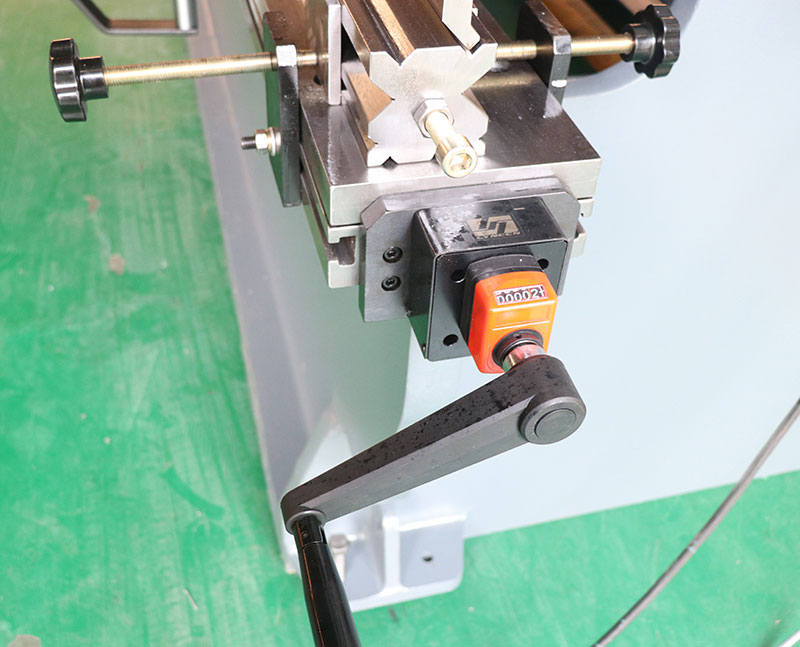

म्यानुअल टेबल क्राउनिंग (वैकल्पिक)

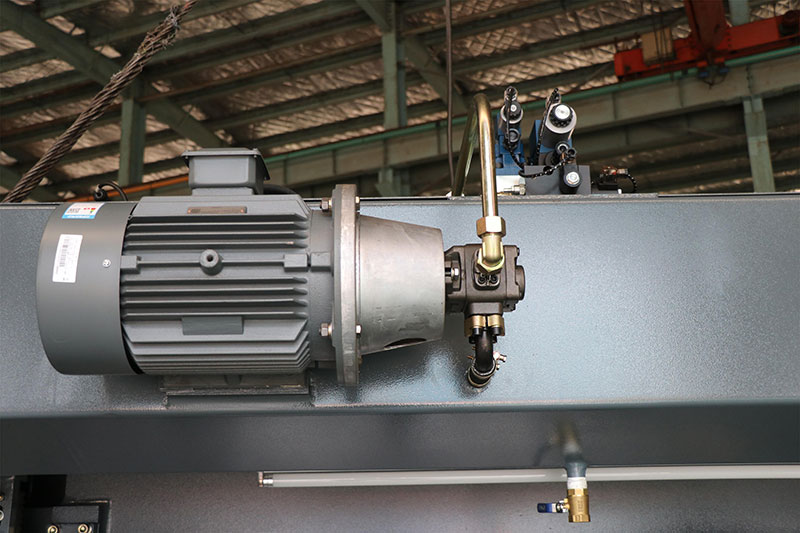

सीमेन्स मुख्य मोटर जर्मन ब्रान्ड।

सनी पम्प संयुक्त राज्य अमेरिका ब्रान्ड।

Rexroth वाल्व जर्मन ब्रान्ड।

युरोपेली शैली द्रुत रिलीज क्ल्याम्पिंग

गाइडवेले पीतल, पहिरन-प्रतिरोधी, लामो सेवा जीवन प्रयोग गर्दछ।

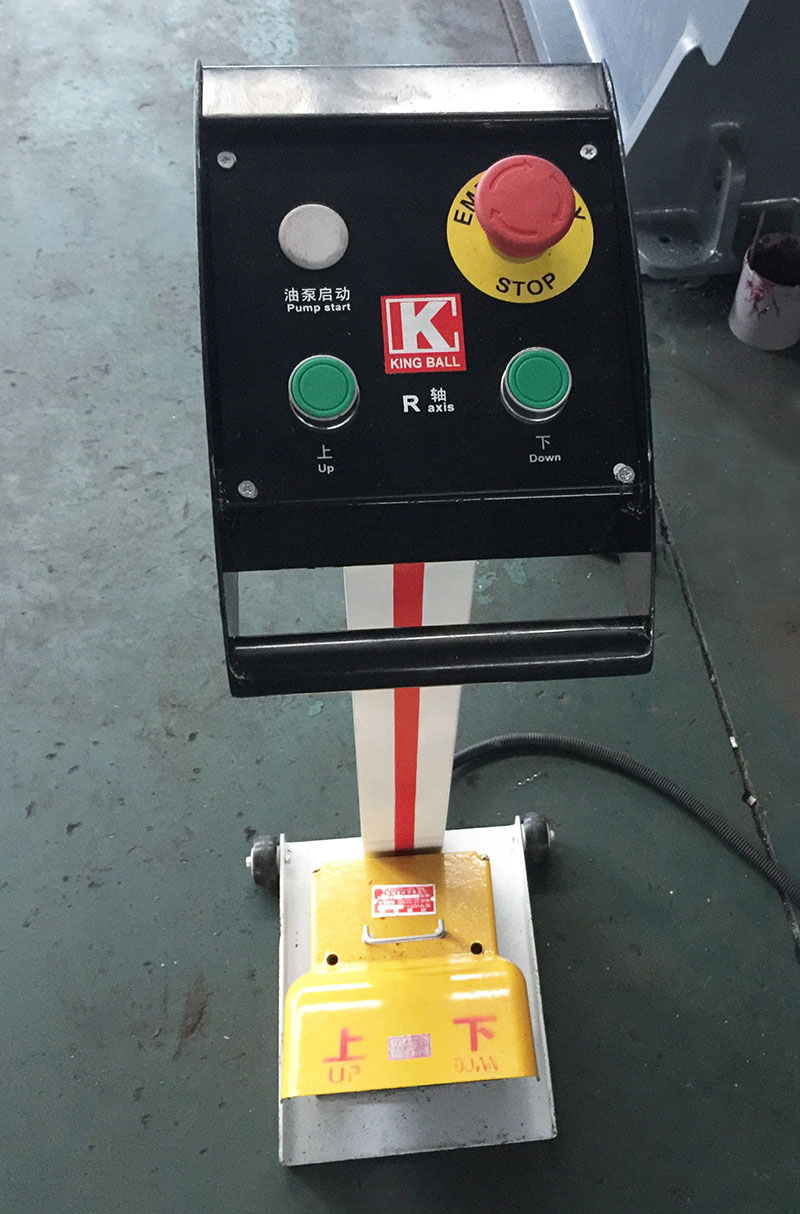

आपतकालीन स्टपको साथ पेडल स्विच, सुरक्षित सञ्चालन, सार्न सजिलो रोलरहरूको साथ आधार।

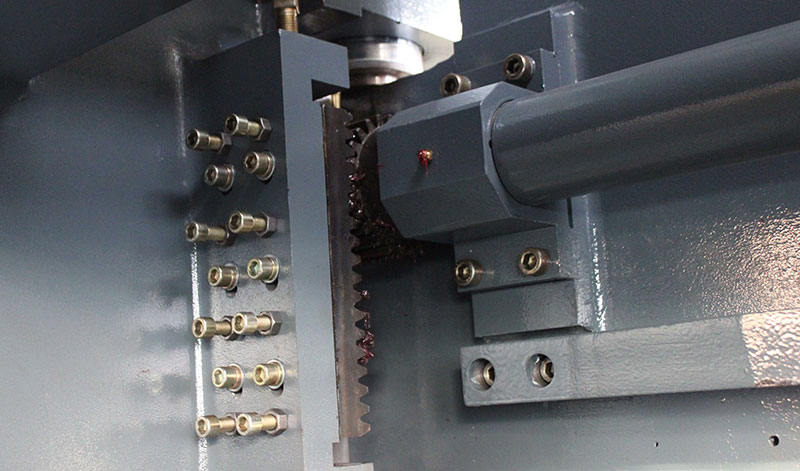

टोर्सन बार गियर र्याक संग सिंक्रोनाइज गरिएको छ। र्याम डाउन छिटो, सिंक्रोनाइजेसनको दुई पक्ष समायोजन गर्न सजिलो।

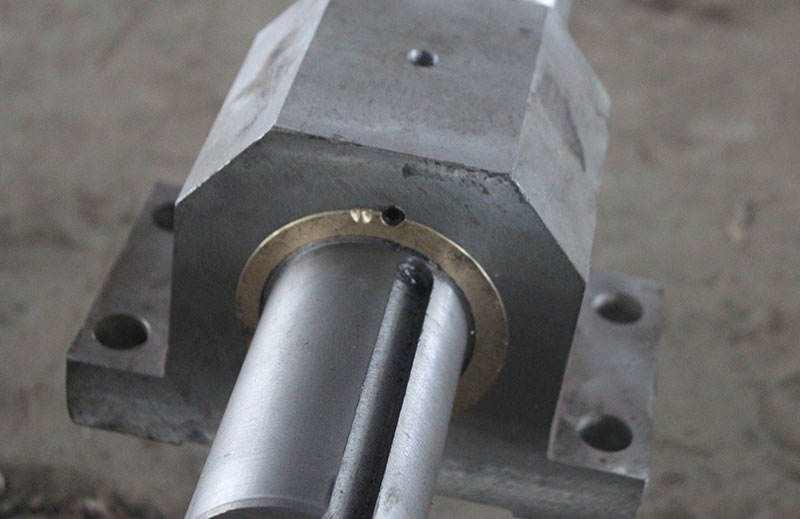

कनेक्टरले पहिरन प्रतिरोधी पीतल प्रयोग गर्दछ।

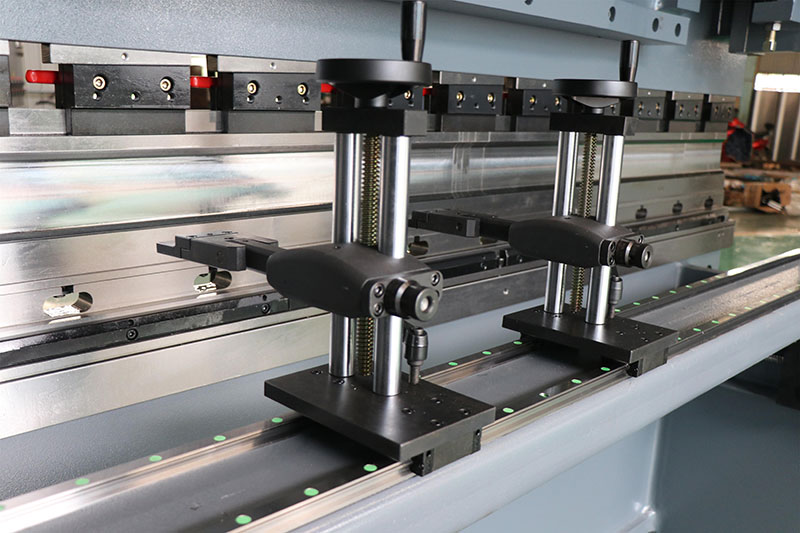

म्यानुअल द्वारा स्टपर माथि र तल, दुई रैखिक गाइडहरूमा बायाँ र दायाँ सार्नुहोस्।

मुख्य कन्फिगरेसन

नाम	निर्माता
सीएनसी नियन्त्रक	E21 Estun चीन ब्रान्ड
मुख्य मोटर	सीमेन्स जर्मनी ब्रान्ड
विद्युतीय घटकहरू	Schneider फ्रान्स ब्रान्ड
गियर पम्प	सन्नी संयुक्त राज्य अमेरिका ब्रान्ड
सील रिंग	NOK जापान ब्रान्ड
हाइड्रोलिक प्रणाली	Boschrexroth जर्मनी ब्रान्ड
बल पेंच, रैखिक गाइड	HIWIN ताइवान ब्रान्ड
ट्युबिङ कनेक्टर	EMB जर्मनी ब्रान्ड
चर आवृत्ति ड्राइव	Shihlin ताइवान ब्रान्ड

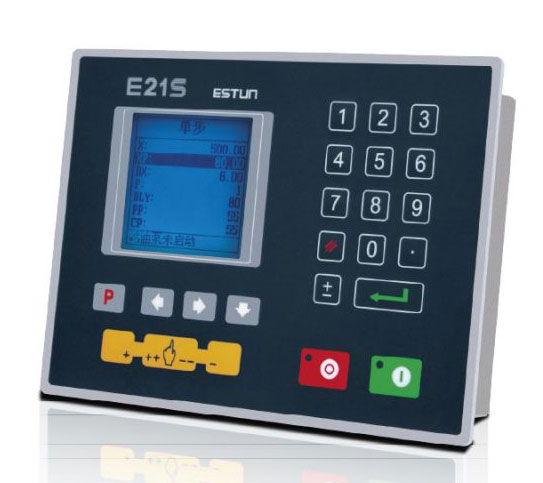

E21 NC नियन्त्रक

ब्याकगेज र ब्लक नियन्त्रण

सामान्य एसी मोटर्सको लागि नियन्त्रण, फ्रिक्वेन्सी इन्भर्टर इन्टेलिजेन्ट स्थिति

स्टक काउन्टर होल्डिंग / डिकम्प्रेसन समय सेटिङ

40 कार्यक्रमहरू सम्मको कार्यक्रम मेमोरी प्रति कार्यक्रम 25 चरणहरू सम्म

एक पक्ष स्थिति रिट्र्याक्ट प्रकार्य

एक कुञ्जी ब्याकअप / प्यारामिटरहरू mm/inch को पुनर्स्थापना

चिनियाँ / अंग्रेजी

मानक सामानहरू तल छन्:

• एंकर बोल्ट
• हेक्स नट
• सील रिंग
• ग्यास्केट
• ग्रीस बन्दुक
• एलेन रिंच
• खुट्टा साट्नु
• अगाडि समर्थन हतियार
• विद्युतीय बक्स कुञ्जी, नियन्त्रण प्यानल कुञ्जी
• सञ्चालन पुस्तिकाहरू

हाम्रो सेवा

पूर्व बिक्री सेवाहरू:

1. सोधपुछ र परामर्श समर्थन
2. नमूना परीक्षण समर्थन
3. हाम्रो कारखाना भ्रमण गर्नुहोस्

बिक्री पछि सेवाहरू:

1. 2 वर्ष वारेन्टी अवधि
2. ब्रेक प्रेस मेसिन कसरी स्थापना र प्रयोग गर्ने प्रशिक्षण
3. इन्जिनियरहरू विदेशमा सेवा मेसिनरीहरू उपलब्ध छन्

विवरणहरू

• स्लाइडर स्ट्रोक (मिमी): 120 मिमी
• स्वचालित स्तर: पूर्ण स्वचालित
• घाँटी गहिराई (मिमी): 300 मिमी
• मेसिनको प्रकार: टोर्सन बार
• कार्य तालिकाको लम्बाइ (मिमी): 3200 मिमी
• कार्य तालिकाको चौडाइ (मिमी): 200 मिमी
• अवस्था: नयाँ
• सामग्री / धातु प्रशोधन: पीतल / तामा, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्युमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाहरू: मेसिनिङ
• वर्ष: २०२२
• वजन (केजी): 5000
• मोटर पावर (किलोवाट): 5.5 किलोवाट
• मुख्य बिक्री बिन्दुहरू: सञ्चालन गर्न सजिलो
• वारेन्टी: 2 वर्ष
• लागू हुने उद्योगहरू: मेसिनरी मर्मत पसल, उत्पादन प्लान्ट
• शोरूम स्थान: कुनै पनि छैन
• मार्केटिङ प्रकार: नयाँ उत्पादन २०२०
• मेसिनरी परीक्षण रिपोर्ट: प्रदान
• भिडियो बाहिर जाने-निरीक्षण: प्रदान गरियो
• मुख्य घटकहरूको वारेन्टी: 2 वर्ष
• कोर कम्पोनेन्ट: मोटर
• रंग: वैकल्पिक
• नियन्त्रण प्रणाली: E21S
• खुला उचाइ: 350 मिमी
• भोल्टेज: 220V/380V/415V/440V/अनुकूलित
• आयाम: 3500*1500*2300mm
• वस्तु: ब्रेक झुकाउने मार्चिन थिच्नुहोस्
• मुख्य मोटर: सीमेन्स जर्मनी
• हाइड्रोलिक प्रणाली: Boschrexroth
• गियर पम्प: सनी
• नाममात्र दबाव (kN): 630 kN
• प्रमाणीकरण: सीई
• बिक्री पछि सेवा प्रदान गरिएको: क्षेत्र स्थापना, कमीशन र प्रशिक्षण, क्षेत्र मर्मत र मर्मत सेवा, भिडियो प्राविधिक समर्थन, अनलाइन समर्थन
• वारेन्टी सेवा पछि: भिडियो प्राविधिक समर्थन, अनलाइन समर्थन, स्पेयर पार्ट्स, क्षेत्र मर्मत र मर्मत सेवा
