Wc67k-400T Cnc Plc म्यानुअल पाना झुकाउने मेसिन हाइड्रोलिक Nc प्रेस ब्रेक मेसिन

उत्पादन अवलोकन

हाइड्रोलिक प्रेस ब्रेक मेसिनको मेनफ्रेममा विशेष संख्यात्मक नियन्त्रण प्रणाली जडान गरिएको छ।

बहु-कार्य-चरण प्रोग्रामिङ प्रकार्यले एक स्वचालित सञ्चालन र बहु-चरण प्रक्रियाहरूको निरन्तर स्थिति, साथै पछाडि स्टपर र ग्लाइडिङ ब्लकको स्थितिहरूको लागि स्वचालित परिशुद्धता समायोजन प्राप्त गर्न सक्षम छ।

मेसिनलाई बेन्ड काउन्टिङ प्रकार्यको साथ प्रदान गरिएको छ, प्रशोधन मात्राको वास्तविक-समय प्रदर्शनको लागि, स्थिति स्टपर र ग्लाइडिङ ब्लकको पावर-फेल्युर मेमोरी, साथै प्रक्रियाहरू र प्यारामिटरहरू।

आयातित बल बेयरिङ लेड स्क्रू र रैखिक गाइड रेल रियर स्टपरको लागि प्रयोग गरिन्छ, मेसिनको प्रशोधन सटीकता उच्च हुनको लागि, रियर स्टपरको स्थिति सटीकता सुनिश्चित गर्न।

प्रदर्शन र सुविधाहरू:

1. मेसिन बडी समग्र वेल्डेड र समग्र प्रशोधित संरचनामा छ, र ANSYS finlte तत्व विश्लेषण सफ्टवेयर विश्लेषणको लागि मेसिन बडीको मुख्य भागहरूमा लागू गरिएको छ, जसले मेसिन उपकरणको विश्वसनीयता र सम्पूर्ण मेसिनको शुद्धता सुनिश्चित गरेको छ।

2. जर्मनीबाट आयात गरिएको इलेक्ट्रोहाइड्रोलिक सर्वो भल्भ र आयातित ग्रेटिङ् रुलरले बनेको बन्द लुप नियन्त्रण मोडलाई दुबै छेउमा मुख्य तेल सिलिन्डरहरूका लागि अपनाइएको छ, मेकानिकल स्टप - आर प्रकारका परम्परागत बेन्डिङ मेसिनहरूको स्ट्रोक कन्ट्रोल प्याटर तोड्नको लागि। ग्लाइडिङ ब्लकको स्थितिको लागि प्रतिक्रिया सटीक, सटीक र स्थिर सञ्चालन, राम्रो सिङ्क्रोनाइजिंग प्रदर्शन र ग्लाइडिङ ब्लकको उच्च दोहोर्याइएको स्थिति सटीकता।

3. आयातित भागहरू रियर स्टपरको रोक्ने परिशुद्धता सुनिश्चित गर्न रियर स्टपरका सबै कार्यात्मक भागहरूका लागि प्रयोग गरिन्छ र रियर स्टपरको मेकानिजमले धेरै पूर्ण कार्यहरूको लागि धेरै स्टपिङ शाफ्टहरू ग्राहक आवश्यकताहरू अनुसार प्रयोग गरिन्छ।

4. जर्मनीबाट आयात गरिएको एकीकृत नियन्त्रण प्रणाली सम्पूर्ण हाइड्रोलिक प्रणालीको लागि अपनाइएको छ, पाइपलाइनहरूको स्थापनालाई सरल बनाउन, र स्थिर सञ्चालनका साथै मेसिन उपकरणको सरल र राम्रो उपस्थिति सुनिश्चित गर्न।

5. मेसिन बडीको दुबै छेउमा C- आकारको प्लेटहरू जडान गरिएको छ, र C आकारको प्लेटहरूमा उच्च परिशुद्धता ग्रेटिंग रूलर माउन्ट गरिएको छ, यसरी झुकाउने प्रक्रियाको क्रममा मेसिन बडीको विकृतिबाट उत्पन्न हुने पेन्डिङ परिशुद्धतामा प्रभावबाट बच्न।

6. तल्लो वर्कबेन्चमा हाइड्रोलिक डिफ्लेक्शनको लागि स्वचालित क्षतिपूर्ति संयन्त्र लगाइएको छ, उच्च झुकाउने परिशुद्धता र Iong स्थिरताको ग्यारेन्टीको साथ प्रभावकारी डेड जोन मुक्त क्षतिपूर्ति प्राप्त गर्न।

संख्यात्मक नियन्त्रण प्रणालीले इटालियन ESA, नेदरल्याण्ड DELEM को इलेक्ट्रोहाइड्रोलक सर्वो झुकाउने मेसिनहरूको लागि विशेष संख्यात्मक नियन्त्रण प्रणालीलाई जनाउँछ। वा स्विस CYBELEC कम्पनीहरू, झुकाउने कोणको लागि ग्राफिक प्रोग्रामिङको कार्यहरू प्राप्त गर्न सक्षम, कोण परिमार्जनको लागि क्षतिपूर्ति स्वचालित गणना र झुकाउने दबाबको समायोजन, वर्कबेन्च विरूपणको लागि क्षतिपूर्तिको स्वचालित गणना, वर्कपीसको लम्बाइ विस्तार, सोल थिच्नको लागि झुकाउने दबाब, खुला दूरी। , र रियर स्टपर को फिर्ता, आदि।

एक नजर मा विशेषताहरु

DELEM DA53T नियन्त्रक सुविधा:

1. 10.1″ उच्च रिजोल्युसन साँचो रंग TFT प्रदर्शन।
2. 4 अक्ष नियन्त्रण सम्म (Y1, Y2 2 सहायक अक्षहरू)
3. मोड/सामग्री/उत्पादन पुस्तकालयको साथ विक्षेपण क्षतिपूर्ति नियन्त्रण।
4. समर्थन सर्वो वा आवृत्ति रूपान्तरण नियन्त्रण।
5. उन्नत Y-अक्ष नियन्त्रण एल्गोरिथ्मले बन्द-लूप भल्भ र खुला-लूप भल्भ दुवै नियन्त्रण गर्न सक्छ।
6. नेटवर्क दोहोरो कम्प्युटर लिङ्केज (वैकल्पिक)।
7. USB परिधीय इन्टरफेस। Profile-53tl अफलाइन प्रोग्रामिङ सफ्टवेयर।

बहु वी मोल्ड (वैकल्पिक)

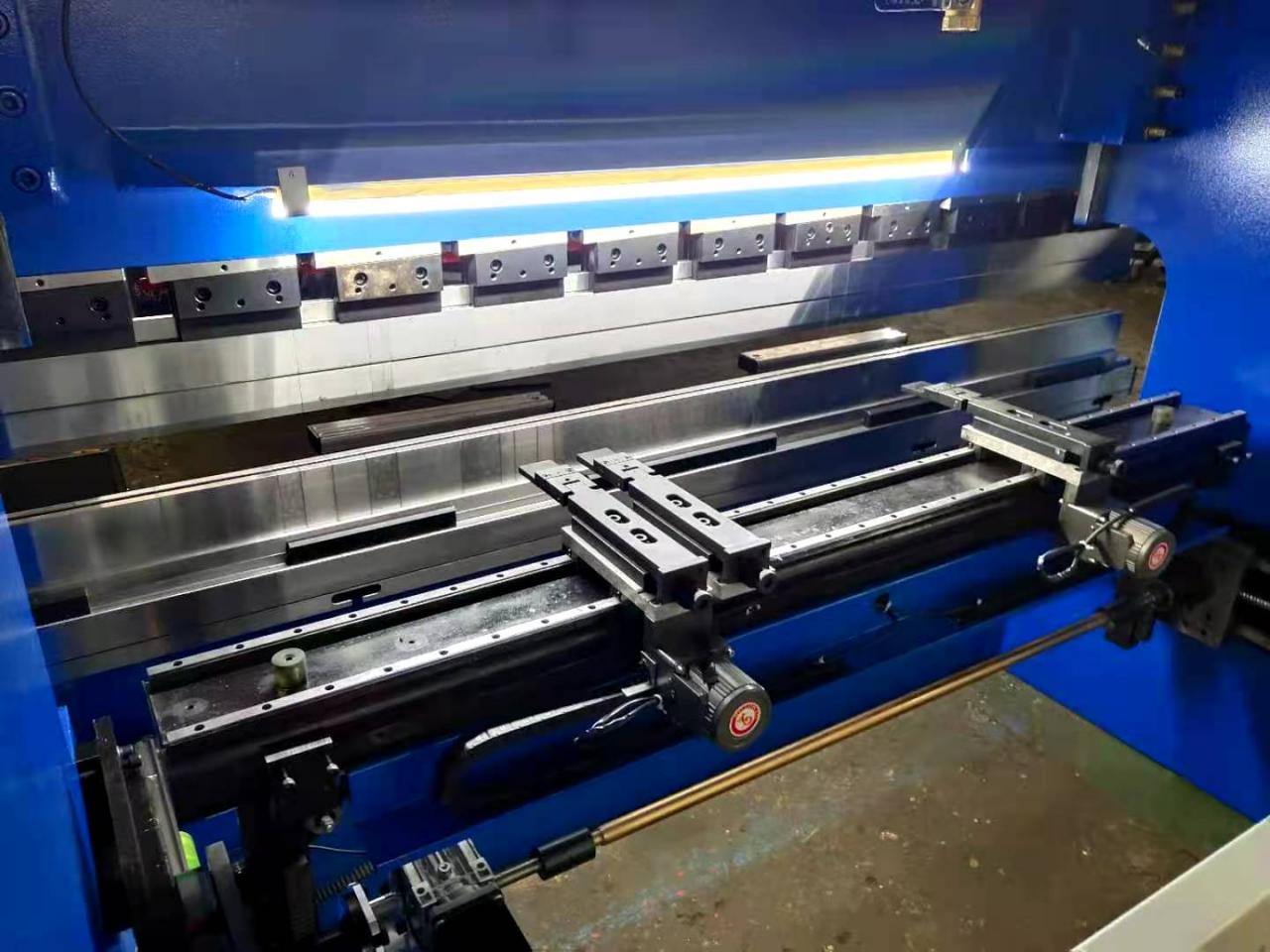

रियर रिटेनिङ सिस्टम

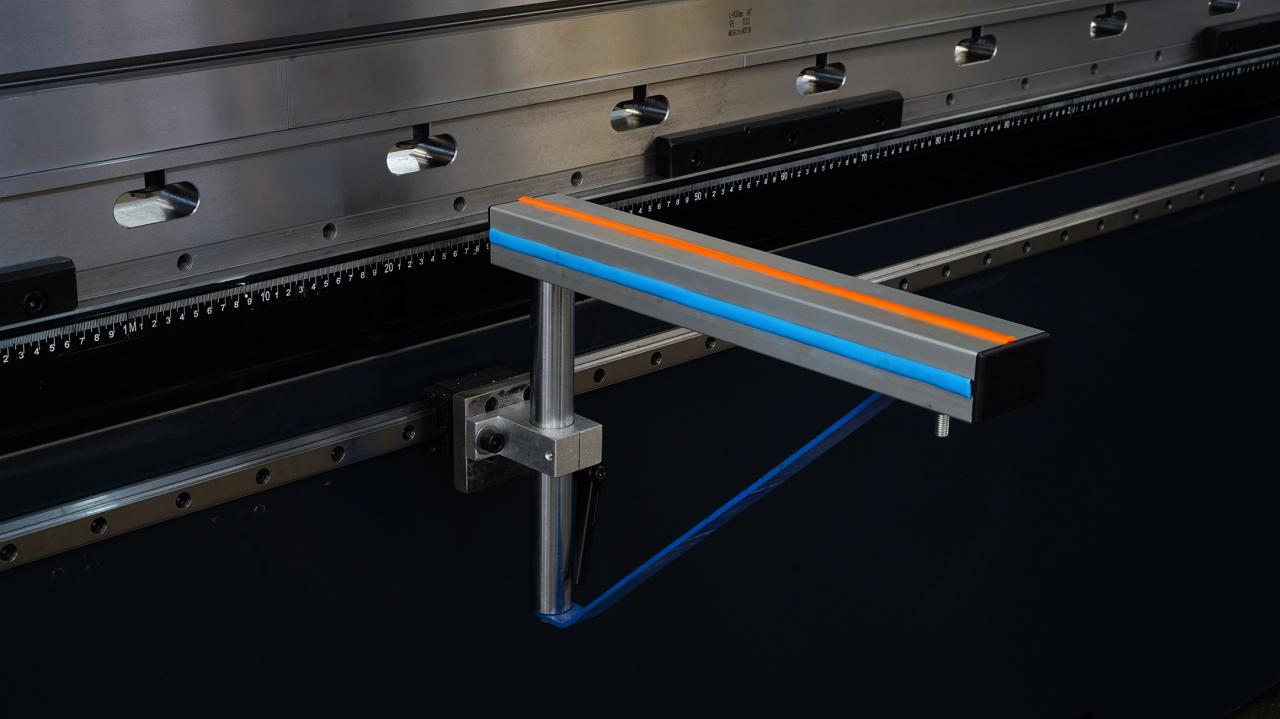

अगाडि समर्थन गर्ने उपकरण सार्दै

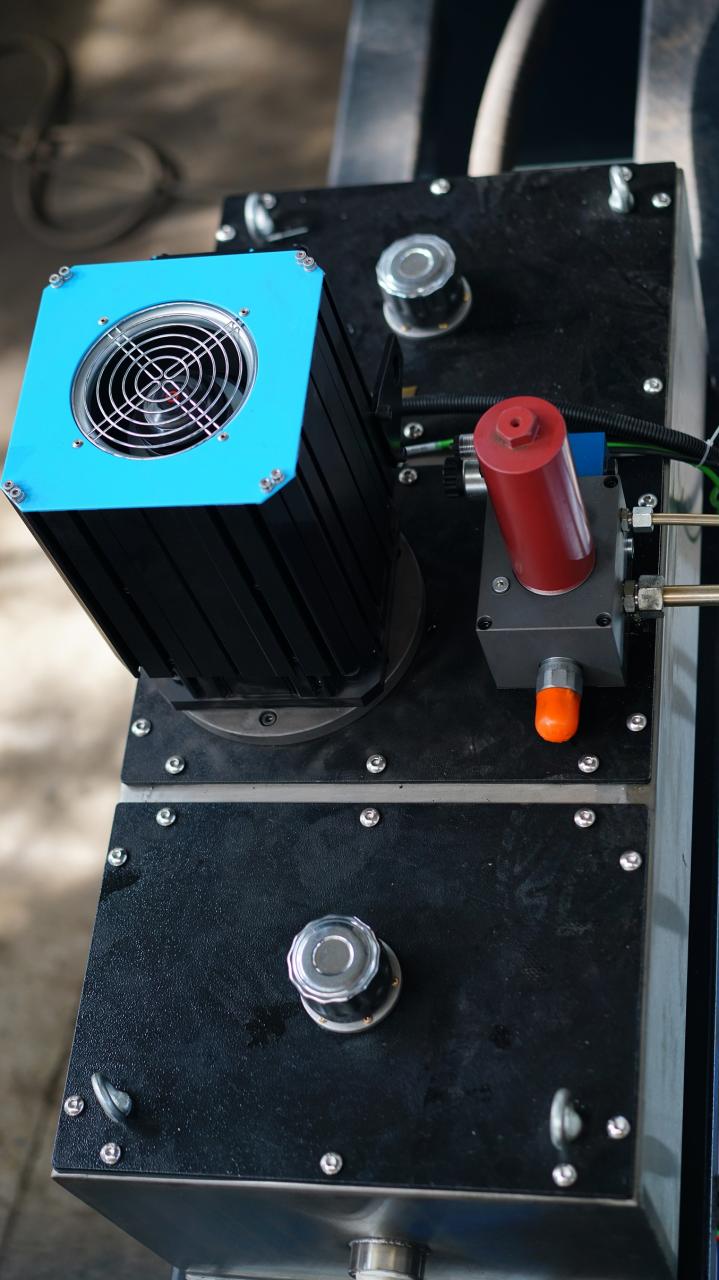

सर्वो पम्प नियन्त्रण प्रणाली विधानसभा

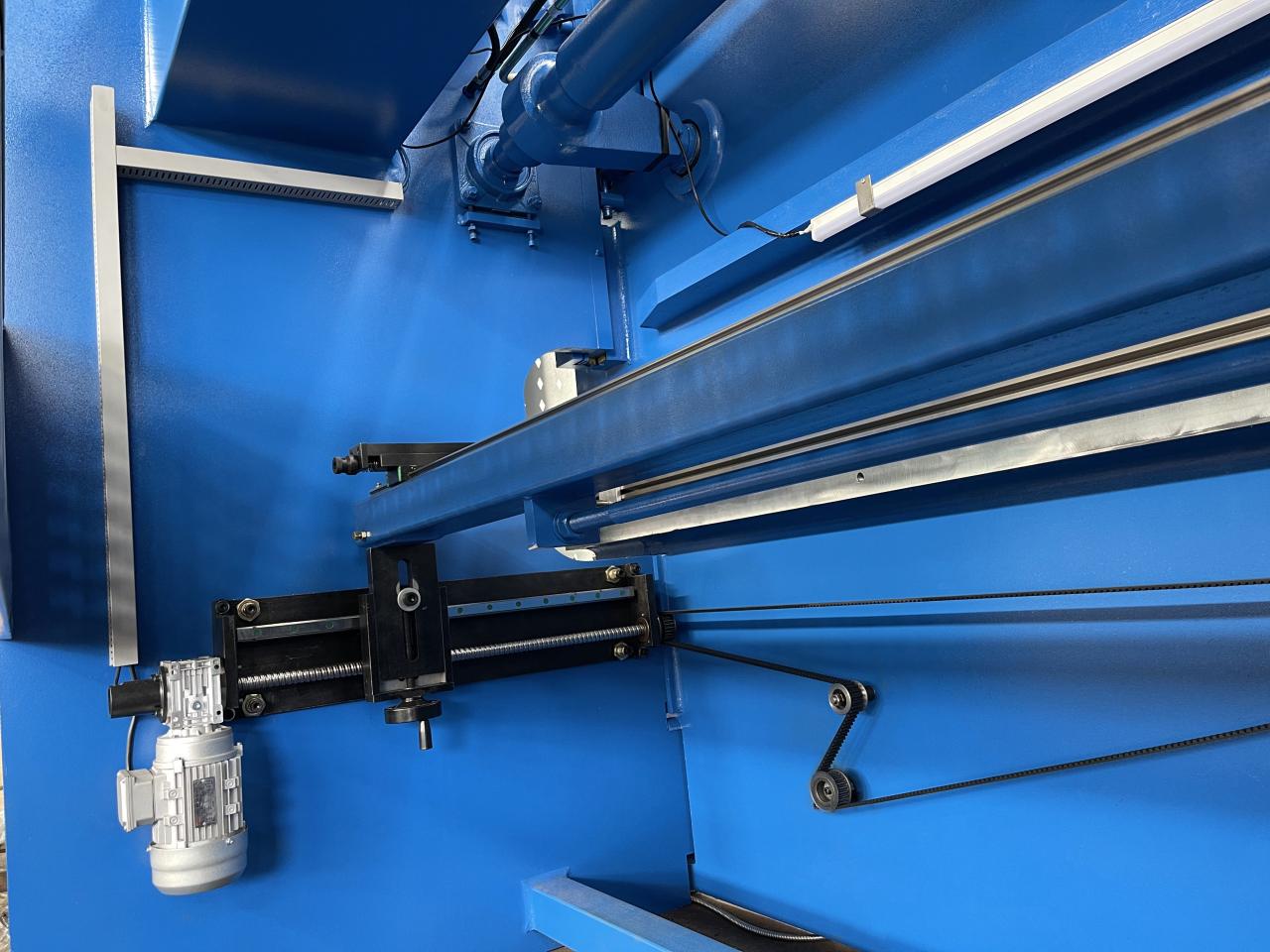

ब्याक गेज म्यानुआ एल लिफ्टिंग

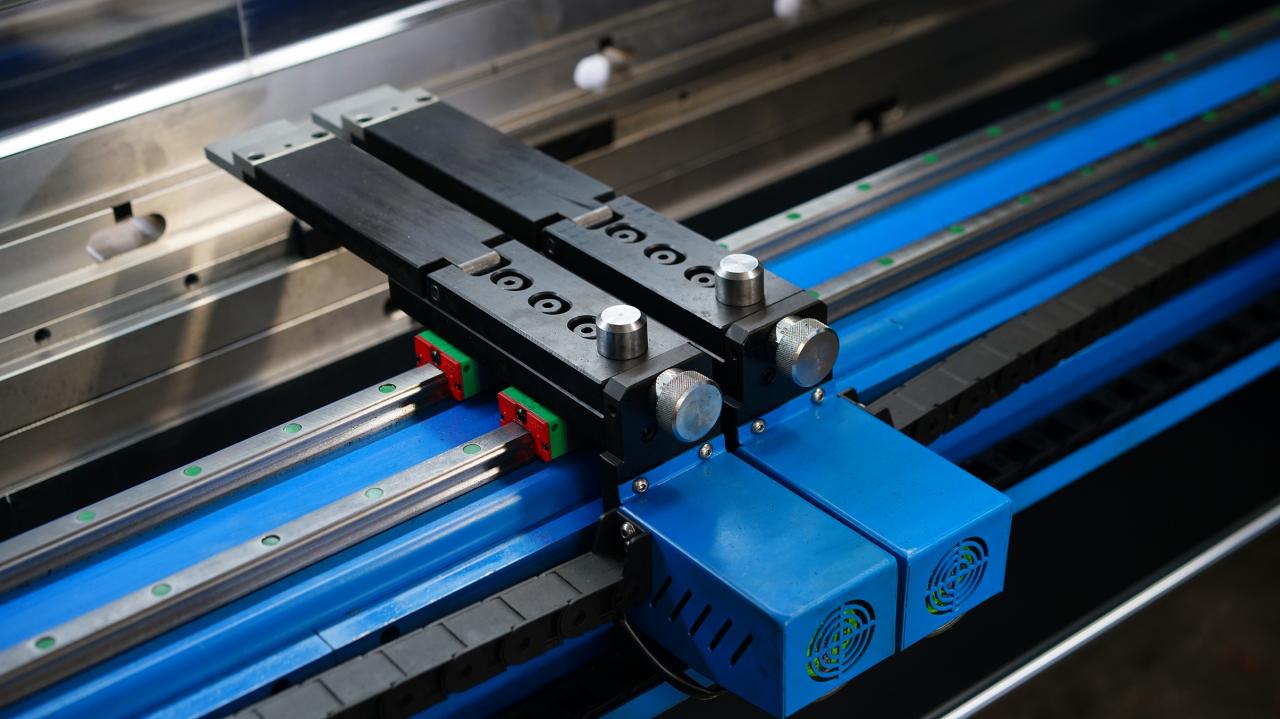

उच्च सटीकता स्टप औंलाहरू, सजिलो सार्नको लागि डबल रैखिक गाइड
सिंक्रोनस व्हील र बेल्टले ब्याक गेज चल्ने शुद्धता प्रदान गर्दछ
सम्पर्ककर्ता

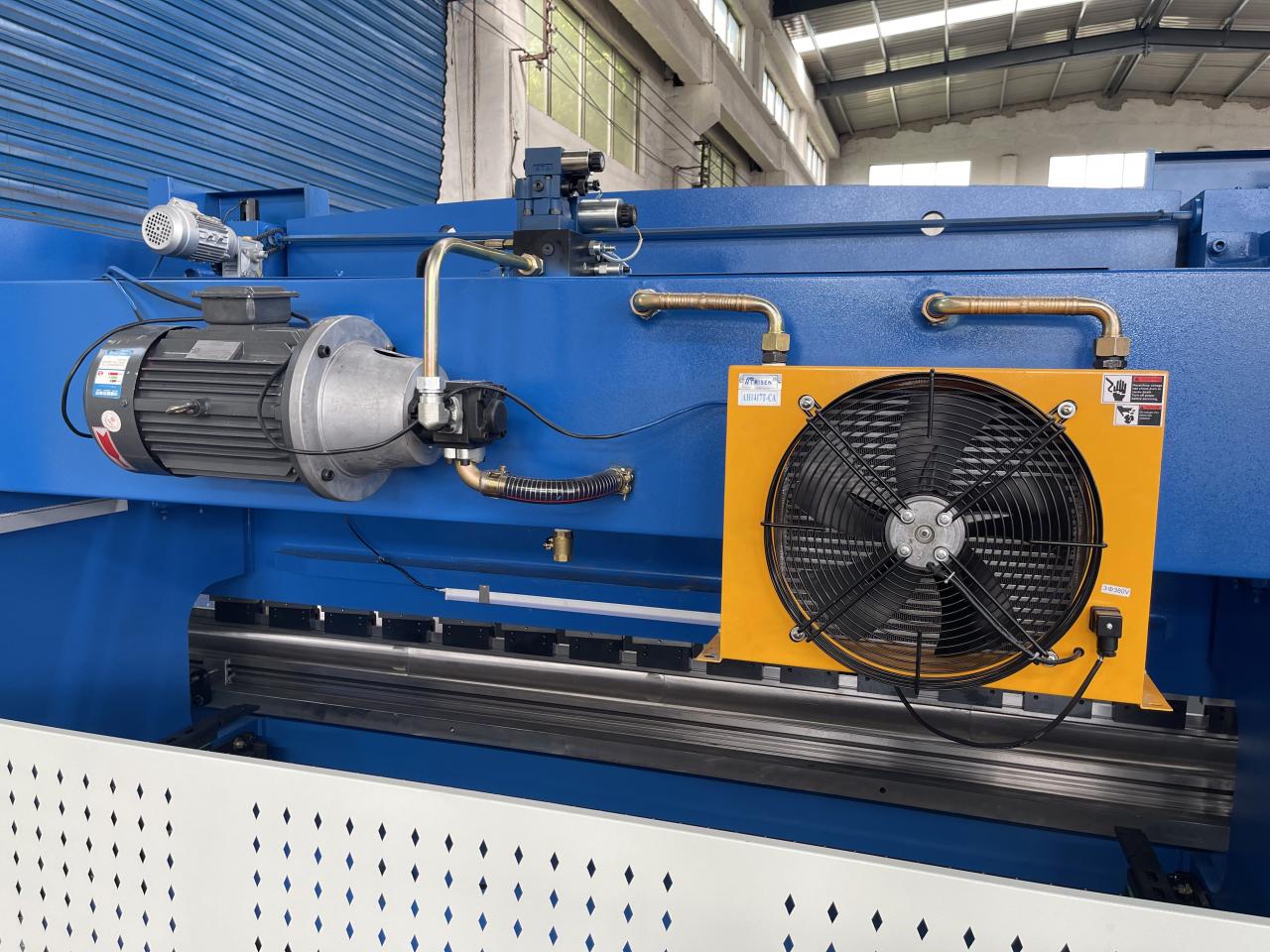

फ्यान कूलर (वैकल्पिक)

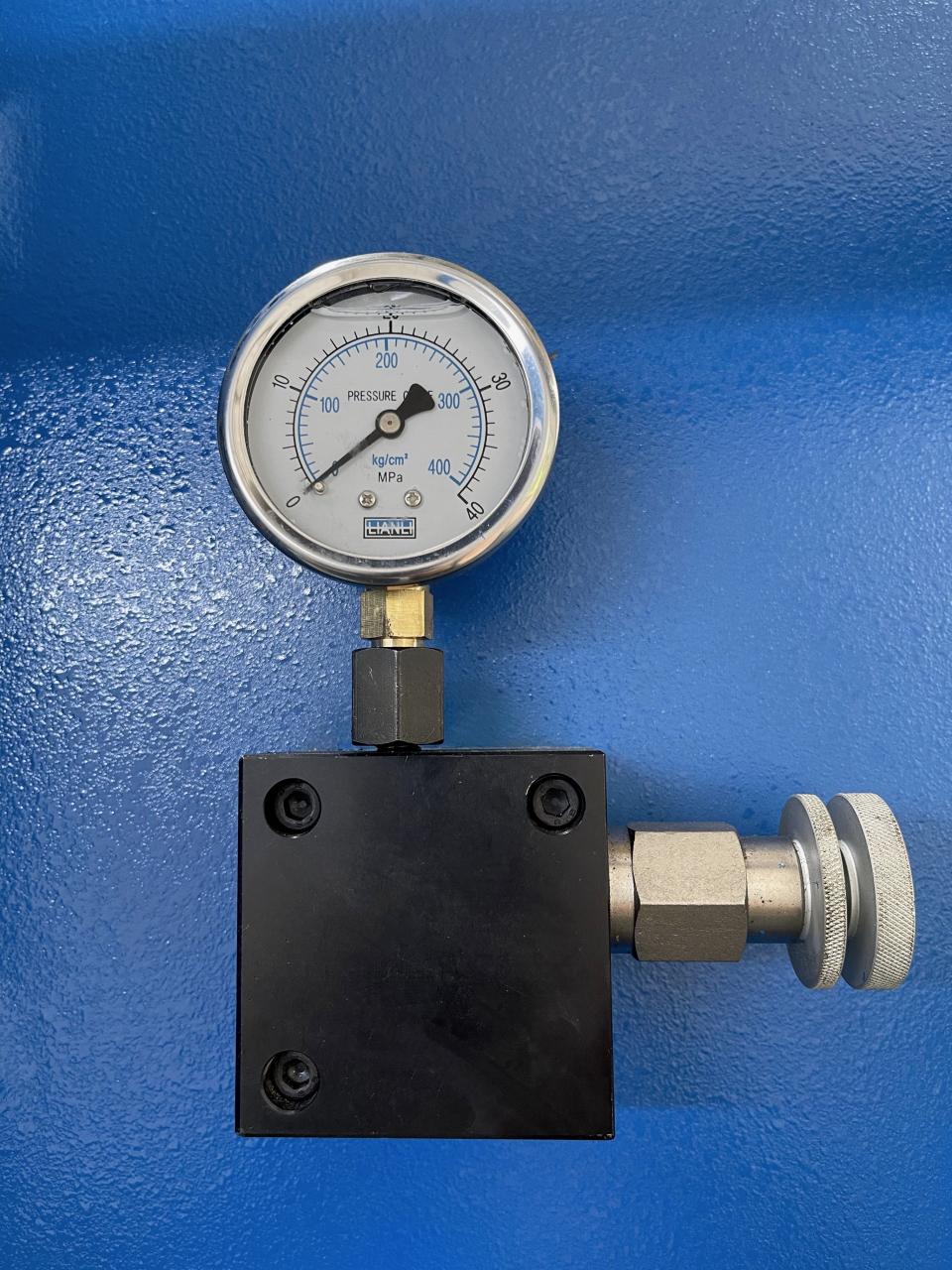

दबाव नाप्ने यन्त्र

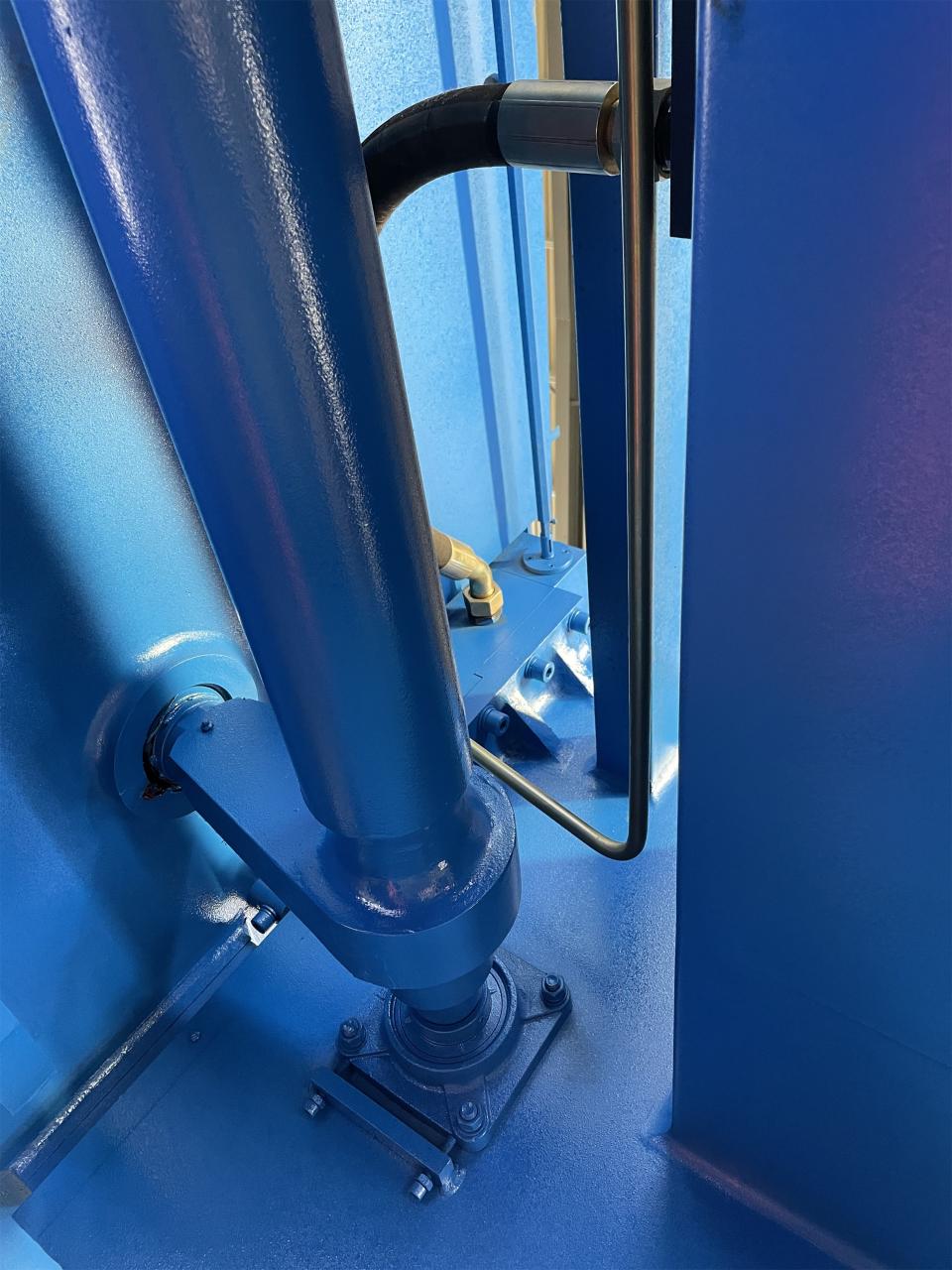

EMB तेल ट्यूब
लामो जीवन प्रयोग र कुनै तेल चुहावट प्रदान गर्नुहोस्

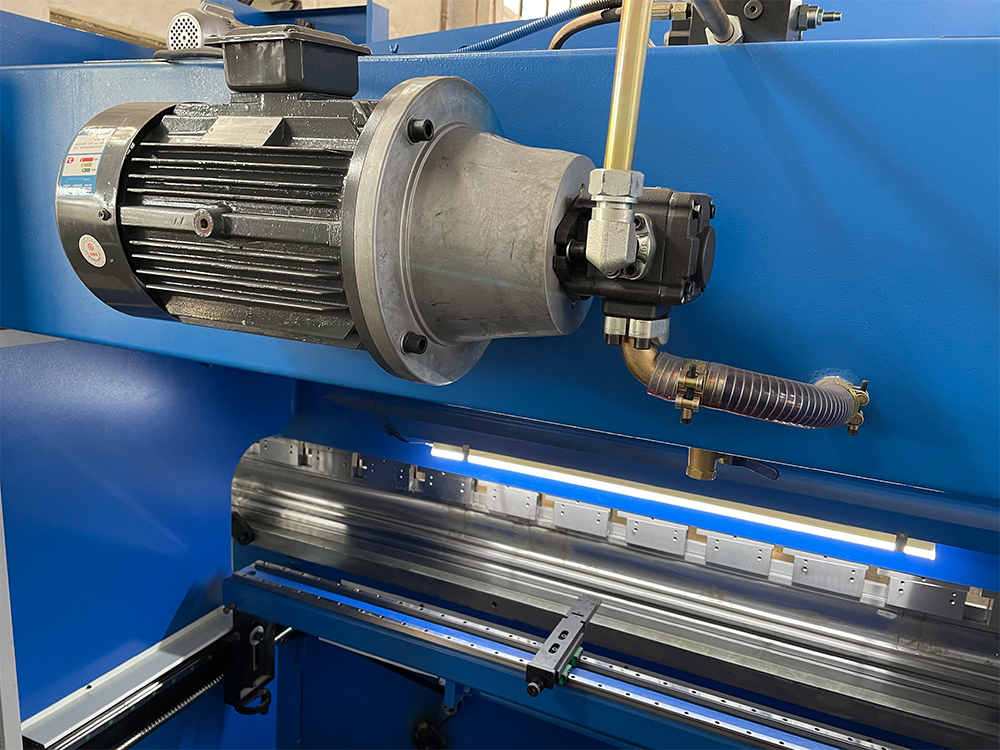

सीमेन्स मोटर, जीवन प्रयोग गरेर कम काम गर्ने शोर
Bosch Rexroth वाल्व कम काम शोर राम्रो प्रदर्शन

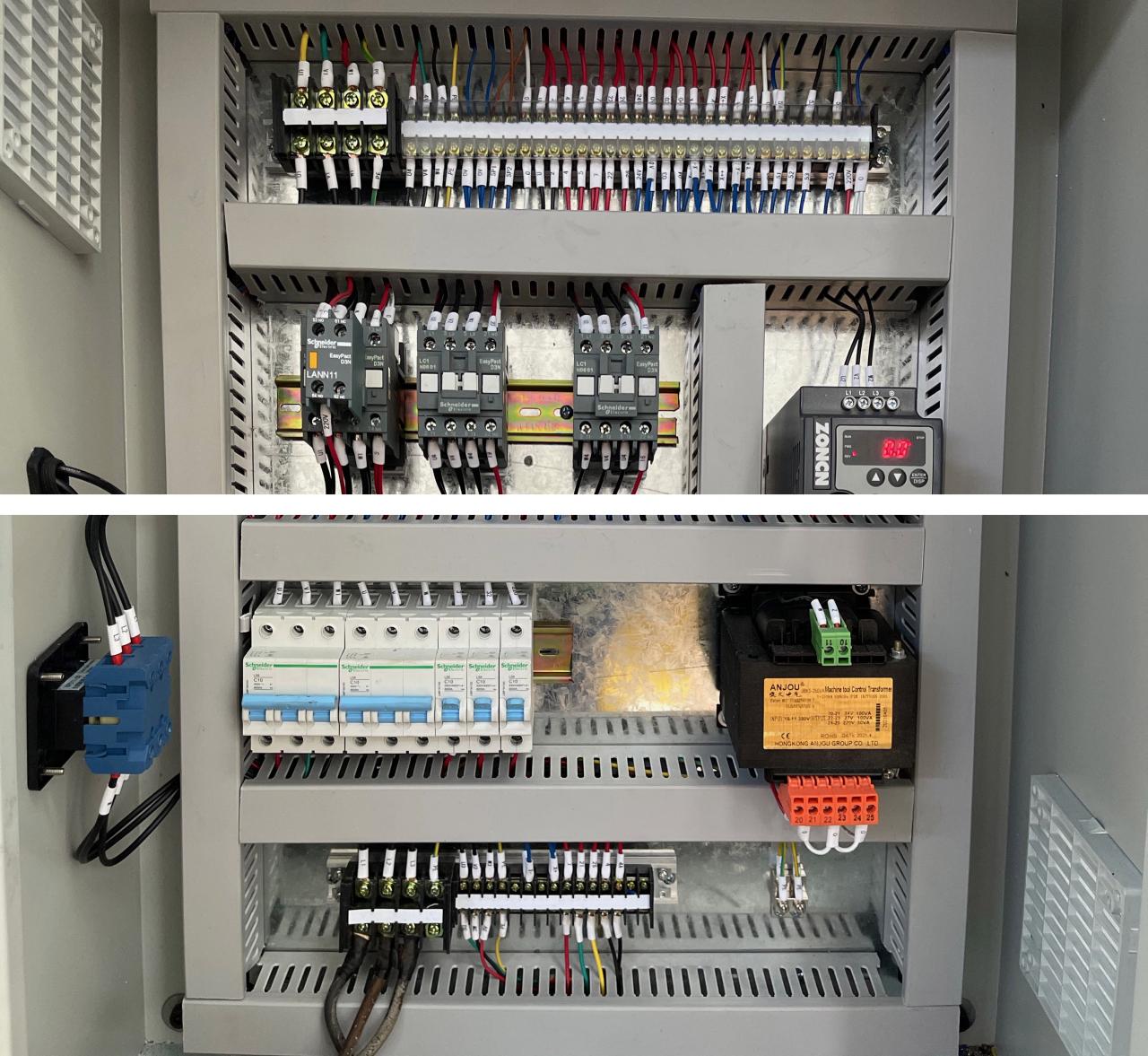

Schneider ब्रान्ड घटकहरु संग इलेक्ट्रिक क्याबिनेट

उत्पादन विशिष्टताहरू

वस्तु	400T/4000	400T/5000	400T/6000
नाममात्र दबाब	4000	4000	4000	KN
कार्य तालिका लम्बाइ	4000	5000	6000	mm
प्वालहरू बीचको दूरी	3000	4000	5000	mm
गलाको गहिराई	400	400	400	mm
राम स्ट्रोक	250	250	250	mm
अधिकतम खुला उचाइ	590	590	590	mm
मुख्य मोटर शक्ति	30	30	30	kw
आयाम (L*W*H)	4200*2600*4000	5200*2600*4100	6200*2600*4300	mm

विवरणहरू

• स्लाइडर स्ट्रोक (मिमी): 250 मिमी
• स्वचालित स्तर: पूर्ण स्वचालित
• घाँटी गहिराई (मिमी): 400 मिमी
• मेसिन प्रकार: सिंक्रोनाइज
• कार्य तालिकाको लम्बाइ (मिमी): 5000 मिमी
• कार्य तालिकाको चौडाइ (मिमी): 200 मिमी
• आयाम: 5200*2600*4100mm
• अवस्था: नयाँ
• सामग्री / धातु प्रशोधन: पीतल / तामा, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्युमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाहरू: अन्त्य निर्माण
• वर्ष: २०२१
• वजन (केजी): 23000
• मोटर पावर (kw): 30 kw
• मुख्य बिक्री बिन्दुहरू: दिगो
• वारेन्टी: 2 वर्ष
• लागू हुने उद्योगहरू: भवन निर्माण सामग्री पसल, मेसिनरी मर्मत पसल, निर्माण प्लान्ट, निर्माण कार्य, धातु पाना प्रशोधन
• शोरूम स्थान: कुनै पनि छैन
• मार्केटिङ प्रकार: नयाँ उत्पादन २०२२
• मेसिनरी परीक्षण रिपोर्ट: प्रदान
• भिडियो बाहिर जाने-निरीक्षण: प्रदान गरियो
• मुख्य घटकहरूको वारेन्टी: 2 वर्ष
• कोर कम्पोनेन्टहरू: बियरिङ, मोटर, पम्प, गियर, पीएलसी, प्रेसर पोत, इन्जिन, गियरबक्स
• उत्पादन नाम: हाइड्रोलिक CNC प्रेस ब्रेक मिसिन
• नियन्त्रण प्रणाली: E21/DA41S/Cyb Touch8
• मोटर: सिमेन्स बेइड
• हाइड्रोलिक प्रणाली: Rexroth
• विद्युतीय घटक: स्नाइडर
• सील रिंग: NOK जापान
• बल स्क्रू/रैखिक गाइड: HIWIN
• रंग: ग्राहक छनौट
• डेलिभरी: 15 दिन
• सुविधा: उच्च प्रदर्शन
