15t 40t 80t 100t हाइड्रोलिक प्रेस ब्रेक Cnc झुकाउने मेसिन

ब्रेक/बेन्डिङ मेसिन थिच्नुहोस्

सटीक ब्याकगेज, सर्वो मोटर, सुरक्षा संरक्षण, फास्ट क्ल्याम्प, बल स्क्रू र रैखिक गाइडको साथ हाइड्रोलिक प्रेस ब्रेक सीएनसी झुकाउने मेसिन। सबै जर्मनी, संयुक्त राज्य अमेरिका, हल्याण्ड, इटाली ब्रान्ड part.The झुण्ड मोटाई र लम्बाइ अनुकूलित निर्माण गर्न सकिन्छ।

काट्ने योग्य ग्राफिक्स

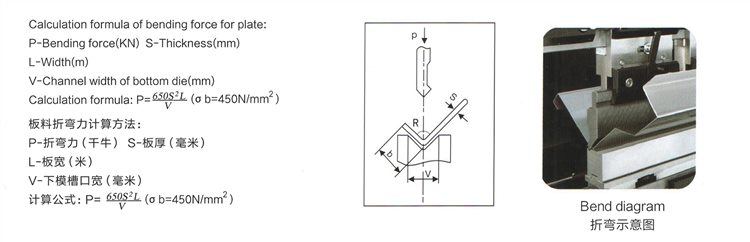

प्रेस ब्रेकको लागि बल चार्ट

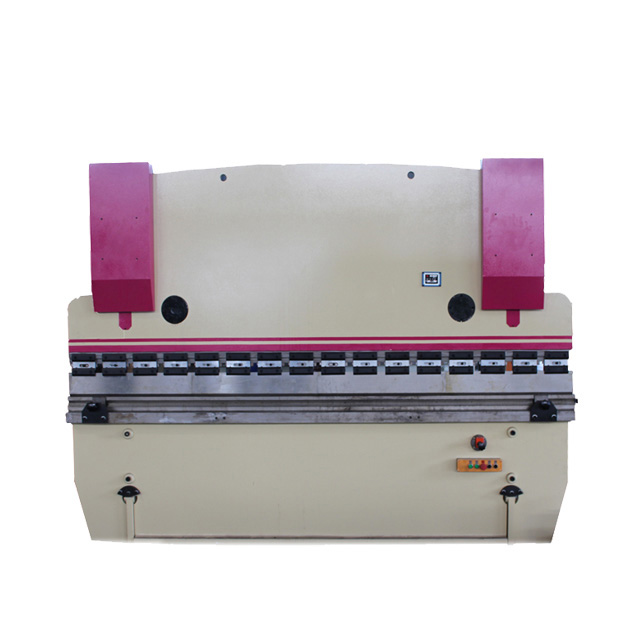

WC67Y/K प्रेस ब्रेक

● सर्वो मोटर नियन्त्रण

● १०० कार्यक्रमहरू सम्म भण्डारण गर्नुहोस्

● प्रति कार्यक्रम २५ बेन्ड सम्म

● उपकरण पुस्तकालय र उपकरण कार्यक्रम

● स्वचालित झुकाउने कोण कार्यक्रम

● उच्च र्याम र ब्याकगेज गति

● उच्च झुकाउने र स्थिति सटीकता

WC 67Y/K सुविधाहरू

सम्पूर्ण वेल्डेड मेसिन संरचनाले उच्च कठोरता प्राप्त गर्दछ; मेसिन ANSYS सफ्टवेयर द्वारा डिजाइन गरिएको हो जसले प्रेस ब्रेकको विश्वसनीयता र सटीकता सुनिश्चित गर्न सक्छ।

ब्याकगेजका लागि मोटरहरू इन्भर्टरद्वारा नियन्त्रित हुन्छन्, जसले मोटरको फ्रिक्वेन्सी र भोल्टेज परिवर्तन गरेर ब्याकगेज र र्यामको उच्च स्थिति सटीकता प्राप्त गर्न सक्छ।

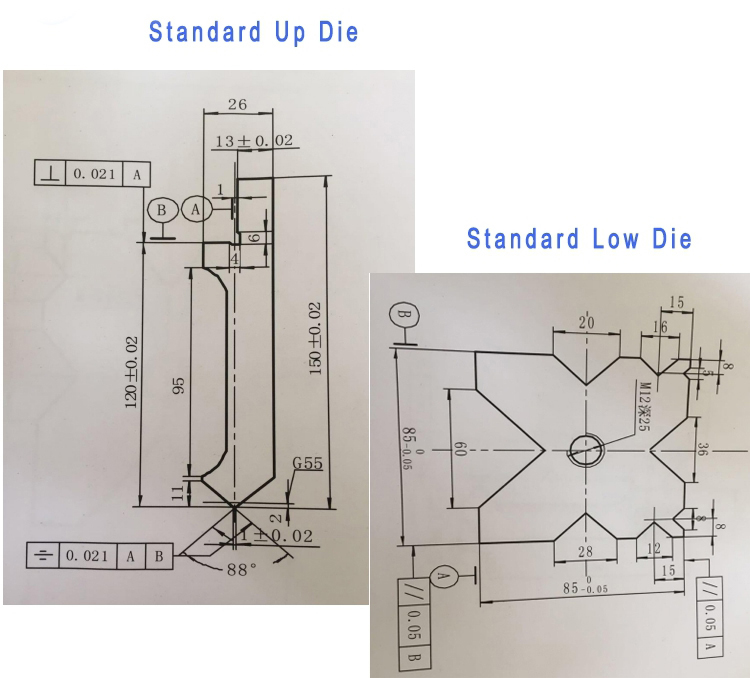

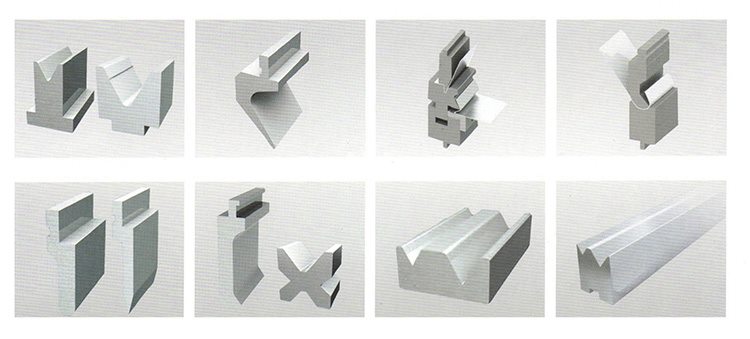

ग्राहकको आवश्यकता अनुसार फरक-फरक पञ्च र डाइहरू ऐच्छिक छन्, जस्तै Multi-V die, radius die, gooseneck die, आदि। पूर्ण मानक पंच र डाइको एक सेट नि:शुल्क समावेश गरिनेछ।

X अक्ष (Backgahge) र Y अक्ष (राम स्ट्रोक वा सिलिन्डर स्ट्रोक) E21 प्रणाली नियन्त्रक द्वारा प्रोग्राम गर्न सकिन्छ, जसले कार्यक्रमहरूको 40 समूहहरू सम्म भण्डारण गर्न सक्छ। साइड र रियर मेटल सुरक्षा गार्डले युरोपेली सुरक्षा मानकहरू पूरा गर्दछ।

हाइड्रोलिक ओभरलोड ओभरफ्लो भल्भ द्वारा सुरक्षित गर्न सकिन्छ, प्रणाली दबाव सजिलै दबाव स्विच द्वारा विनियमित गर्न सकिन्छ।

आकस्मिक बटनको साथ फुट स्विचले दुर्घटना हुँदा तुरुन्तै मेसिन रोक्न सक्छ।

टाइप गर्नुहोस्	नाममात्र दबाब	कार्य तालिका लम्बाइ	स्तम्भ स्पेसिङ	गलाको गहिराई	स्लाइड स्ट्रोक	अधिकतम खुला	मोटर पावर	आयामहरू
टाइप गर्नुहोस्	(KN)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(KW)	(मिमी)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	५१०० × २१०० × ३०००
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	५१०० × २२०० × ३५००
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	५१०० × २६०० × ४०००
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	५१०० × ३००० × ४४००
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	६१०० × २९६५ × ४७००
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	७१००×२९६५×४९००

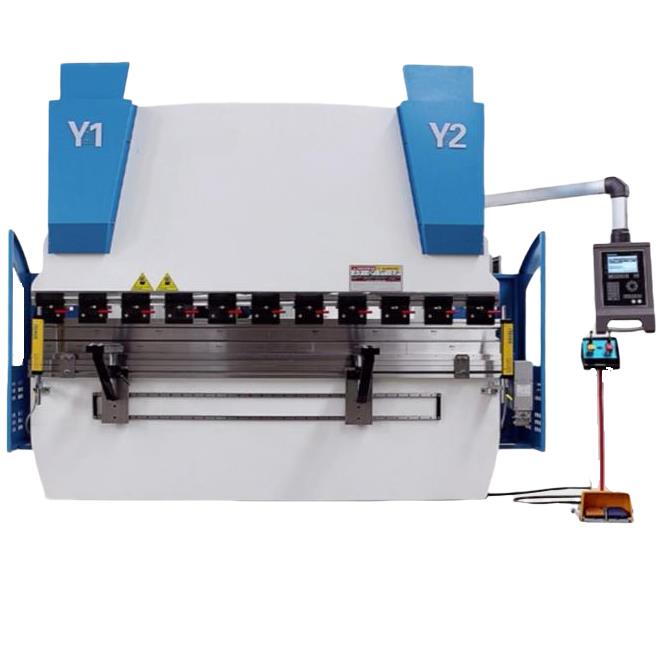

WE67K श्रृंखला इलेक्ट्रो-हाइड्रोलिक सर्वो प्रेस ब्रेक सीएनसी झुकाउने मेसिन

WE67K श्रृंखला इलेक्ट्रो-हाइड्रोलिक सर्वो प्रेस ब्रेक सीएनसी झुकाउने मेसिनले अभिन्न वेल्डिंग र अभिन्न प्रशोधन संरचना अपनाउछ।

शरीरका मुख्य अवयवहरू ANSYS सीमित तत्व विश्लेषण सफ्टवेयरको साथ विश्लेषण गरिन्छ, जसले विश्वसनीयता सुनिश्चित गर्दछ र
मेसिन उपकरणको समग्र शुद्धता।

दुबै छेउमा रहेको मुख्य तेल सिलिन्डर परम्परागत मेकानिकल बाफल प्रकार झुकाउने स्ट्रोक नियन्त्रण मोड मार्फत तोडिन्छ।
मेसिन र जर्मनीबाट आयात गरिएको इलेक्ट्रो-हाइड्रोलिक सर्वो भल्भ र जर्मनीबाट आयात गरिएको ग्रेटिंग रूलर समावेश गरी बन्द-लूप नियन्त्रण मोड अपनाउछ।

WE67YK सुविधाहरू

● उन्नत कन्फिगरेसन, उच्च परिशुद्धता र उच्च दक्षता सीएनसी हाइड्रोलिक प्रेस ब्रेक

● समग्र वेल्डिंग संरचना

● इलेक्ट्रो-हाइड्रोलिक सर्वो प्रणाली, बन्द-लूप कोट्रोल स्लाइडर सिंक्रोनाइजेसन

● डबल क्राउनिंग मेकानिज्म

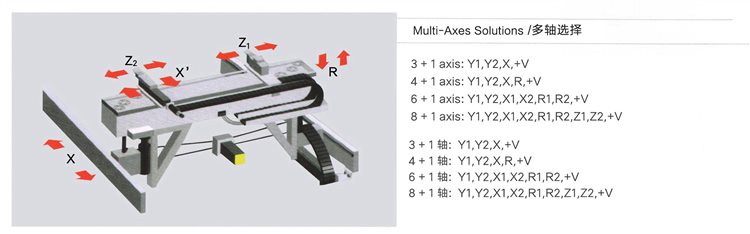

● 3 1axes संग मानक कन्फिगरेसन:
Y1 (बायाँ सिलिन्डरको माथि-डाउन)
Y2 (दायाँ सिलिन्डरको माथि-डाउन)
X (ब्याकगजको अगाडि-पछाडि)
V (हाइड्रोलिक क्राउनिंग)

● ब्याकगेज प्रणाली वैकल्पिक:
4axes ब्याकगेज (X. R, Z1. Z2)
5axes ब्याकगेज (XR Z1. Z2, X')
6axes ब्याकगेज(X1. X2. R1. R2, Z1. Z2)

टाइप गर्नुहोस्	नाममात्र दबाब	कार्य तालिका लम्बाइ	स्तम्भ स्पेसिङ	गलाको गहिराई	स्लाइड स्ट्रोक	अधिकतम खुला	मोटर पावर	आयामहरू
टाइप गर्नुहोस्	(KN)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(KW)	(मिमी)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	५१०० × २१०० × ३०००
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	५१०० × २२०० × ३५००
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	५१०० × २६०० × ४०००
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	५१०० × ३००० × ४४००
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	६१०० × २९६५ × ४७००
WE67K-600t/7000	6000	7000	5620	400	320	630	55	७१००×२९६५×४९००

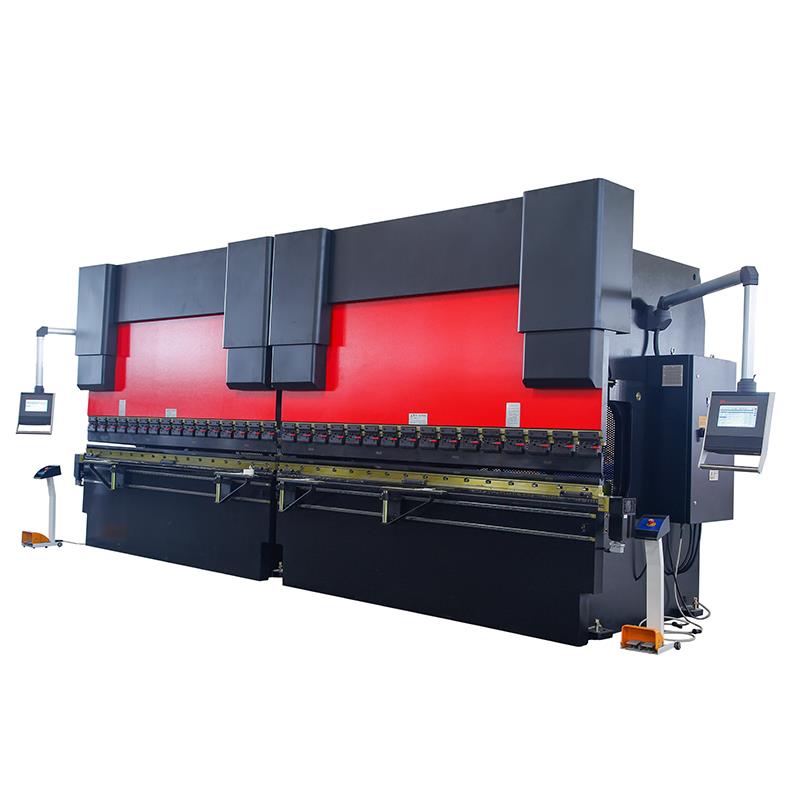

डबल प्रेस ब्रेक

दुई (WC67Y/WE67K) मेनफ्रेमहरू डुअल-मेसिन लिंकेज सिंक्रोनस उपकरण कन्फिगर गर्न चयन गरिएको थियो।

डबल-मेसिन संयुक्त झुकाउने मेसिनले सुपर लामो वर्कपीसलाई प्रशोधन गर्न सक्छ, विशेष गरी सहर निर्माण, राजमार्ग लाइट पोल, बिजुली पोल र यतिका लागि उपयुक्त।

उत्पादन दक्षता सुधार गर्न दुई प्रकारका मेशिन उपकरणहरू पनि अलग-अलग प्रयोग गर्न सकिन्छ र एक विक्षेपण संग सुसज्जित छन्।
क्षतिपूर्ति संयन्त्र।

सिंक्रोनस मेकानिजमले मेकानिकल लिक्विड सर्वो र मेकानिकल ब्लक अपनाउँछ। ●यो मेसिनलाई 400 टन प्रेस ब्रेकको दुई सेटद्वारा जोडिएको थियो।

ट्यान्डम नियन्त्रण सिंक्रोनस काम हासिल। एकल मेसिन कार्य तालिका, दायाँ र बायाँ पर्खाल बोर्ड द्वारा संयुक्त थियो।

यातायातका कारण, हामीले एसेम्बल ढाँचा अपनाउँछौं। र्याकमा बलियो कठोरता छ, दायाँ र बायाँ पर्खाल बोर्डमा दुई सिलिन्डरहरू स्थापना गरिएको थियो, हाइड्रोलिक प्रणाली विद्युतीय प्रणालीको कार्य अन्तर्गत थियो, ड्राइभ र्याम तल काम गर्दै थियो। र्याममा, माथिल्लो डाईहरू छन्, जब माथिल्लो डाईहरू र तल्लो डाईहरू छुन्छ, प्रणालीले दबाब बढाउनेछ र वर्कपीसहरू बनाउँदछ।

बिभिन्न डाइसको साथ र बिभिन्न झुकाउने प्रकारहरू अन्तर्गत, यसले वर्कपीसको विभिन्न आकारहरू प्राप्त गर्न सक्छ। गुणस्तर स्थिर छ र
भरपर्दो।

टाइप गर्नुहोस्	नाममात्र दबाब	कार्य तालिका लम्बाइ	स्तम्भ स्पेसिङ	गलाको गहिराई	स्लाइड स्ट्रोक	अधिकतम खुला
टाइप गर्नुहोस्	(KN)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

1. के तपाईंको कम्पनीले अनुकूलित प्रस्ताव स्वीकार गर्दछ, हामीलाई विशेष आवश्यकता छ।

RAYMAX एउटा कम्पनी हो जसले अनुसन्धान र मोड्युलर सीएनसी मेसिनहरूको निर्माणमा केन्द्रित छ। हामीसँग धेरै समृद्ध अनुभव र बलियो मेसिन उपकरण अनुसन्धान र विकास क्षमता छ। हामी तपाईंलाई अनुकूलित उच्च-कुशल उपकरणहरू प्रस्ताव गर्न धेरै इच्छुक छौं जबसम्म तपाईंसँग निश्चित मात्रामा आवश्यकताहरू छन्।

2. तपाईको कम्पनीको मेसिनले कस्तो प्रमाणपत्र पाउँछ?

हामीले ISO9001 गुणस्तर प्रणाली स्वीकृति र CE प्रमाणीकरण पारित गरेका छौं।

3. के तपाइँसँग वैकल्पिक कन्फिगरेसनको लागि मूल्य सूची छ?

हामीसँग विभिन्न कन्फिगरेसनहरू र धेरै फरक विशिष्टताहरू छन्, त्यसैले हामी तपाईंलाई मूल्य सूची प्रस्ताव गर्न सक्दैनौं। यदि तपाइँ निश्चित विशिष्ट कन्फिगरेसनमा रुचि राख्नुहुन्छ भने कृपया हाम्रो बिक्री इन्जिनियरलाई सम्पर्क गर्नुहोस्।

4. के तपाईंको कम्पनीले CIF मूल्य स्वीकार गर्छ?

CIF मूल्यले सीएनसी मेसिनको ढुवानी लागत समावेश गर्दछ जुन विभिन्न गन्तव्य पोर्ट र विभिन्न महिनाहरूमा विभिन्न अनुसार उद्धरण गर्न आवश्यक छ। तपाईलाई यस्तो आवश्यकता पर्दा कृपया हामीलाई सम्पर्क गर्नुहोस्। CIF मूल्यमा समुद्री प्रिमियम पनि समावेश छ जुन 1.1*कुल रकमको 2‰ हो।

5. यदि तपाईंको इन्जिनियर हाम्रो देशमा मेसिन ठीक गर्न र केहि तालिम लिन आए भने, कति खर्च हुनेछ?

लागतमा मुख्यतया राउन्ड-ट्रिप उडान टिकटको लागत, बोर्ड र आवासको साथै v isa शुल्क समावेश छ। कर्मचारी लागत छ
100USD/दिन/व्यक्ति, सामान्यतया, यो दुई व्यक्तिको काम हो। तर यो ठूलो उपकरण वा सम्पूर्ण लाइन को स्थापना र डिबग को लागी निर्भर हुनेछ।

6. वारेन्टी के हो?

वारेन्टी १२ महिना हो जुन मेसिन आयातकर्ताको पोर्टमा आइपुगेको दिनबाट सुरु हुन्छ।

7. तपाईंको यातायात को तरिका के हो?

अधिकांश देशहरूको लागि, हामी हाम्रो मेसिनलाई समुद्रबाट ढुवानी गर्नेछौं, भित्री देशहरूको लागि, हामी रेल वा राजमार्ग यातायात प्रयोग गर्न सक्छौं। निर्यात गरिएको सीएनसी मेसिन सबै काठको केसले प्याक गरिएको छ जुन 40 मुख्यालयमा फिक्स गर्न सकिन्छ।

8. यदि मेसिन वारेन्टी बाहिर छ भने, सामानको लागत कसरी चार्ज गर्ने?

वारेन्टी मेसिनको लागि जुन भागहरू प्रतिस्थापन गर्न आवश्यक छ, हामी भागहरू उद्धरण अनुसार चार्ज गर्नेछौं। यदि तपाइँसँग कुनै प्रश्नहरू छन् भने, कृपया हामीलाई परामर्शको लागि ईमेल गर्नुहोस्।

9. मेसिन असफल भएमा म के गर्छु?

यदि मेसिनको खराबी र प्रयोगकर्ताहरू समाधान गर्न असमर्थ छन् भने, कृपया हामीलाई परामर्शको लागि इमेल गर्नुहोस्। हाम्रो सेवा विभागले 24 घण्टा भित्र जवाफ दिनेछ।

10. मेसिन वारेन्टी कसरी परिभाषित गर्ने? टाइमिङ कहिले सुरु गर्नुभयो?

हामी कारखाना नम्बरको आधारमा वारेन्टी पहिचान गर्छौं। उपकरण कमिसन र स्वीकृति पछि वारेन्टी समय गणना। यदि तपाइँसँग कुनै प्रश्नहरू छन् भने, कृपया हामीलाई परामर्शको लागि ईमेल गर्नुहोस्।

11. मेसिन उपकरणको वारेन्टी अवधि कति लामो छ?

हामी क्लाइन्ट मेशिनहरूको प्रतिबद्धता एक वर्षको वारेन्टी हो। मेसिनको फ्याक्ट्री नम्बर सहित यस वेबसाइटमा सदस्यको रूपमा दर्ता भएको प्रयोगकर्ताको खरिदका लागि, तपाईंले ३ महिनाको विस्तारित वारेन्टीको मजा लिन सक्नुहुन्छ। विवरणहरूको लागि, कृपया सदस्यता सेवालाई सन्दर्भ गर्नुहोस्।

12. के MC सँग मर्मत म्यानुअल र सञ्चालन पुस्तिका छ?

कारखाना छोड्ने प्रत्येक सीएनसी मेसिन सम्बन्धित शृङ्खला वा मोडेल मर्मत म्यानुअल र सञ्चालन पुस्तिका सहित अंग्रेजी निर्देशनहरू सहित हुनेछ। संलग्न कागजातहरूमा सीएनसी नियन्त्रक निर्देशन, तपाईंले खरिद गर्नुभएको भाग निर्देशनहरू (जस्तै रोटाटी टेबल, तेल कूलर) समावेश हुन सक्छ।

विवरणहरू

स्लाइडर स्ट्रोक (मिमी): 320 मिमी
स्वचालित स्तर: अर्ध स्वचालित
घाँटी गहिराई (मिमी): 450 मिमी
मेसिनको प्रकार: टोर्सन बार, बिडिङ मेसिन
कार्य तालिकाको लम्बाइ (मिमी): 4000
कार्य तालिकाको चौडाइ (मिमी): 400 मिमी
आयाम: 6060*3100*3800mm
अवस्था: नयाँ
सामग्री / धातु प्रशोधन: स्टेनलेस स्टील
स्वचालन: स्वचालित
अतिरिक्त सेवाहरू: लम्बाइमा काट्नुहोस्
वर्ष: २०२१
वजन (केजी): 1850
मोटर पावर (kw): 37 kw
कुञ्जी बिक्री बिन्दुहरू: स्वचालित
वारेन्टी: १ वर्ष
लागू हुने उद्योगहरू: भवन निर्माण सामग्री पसल, मेसिनरी मर्मत पसल, उत्पादन प्लान्ट, फार्म, खुद्रा, निर्माण कार्य, विज्ञापन कम्पनी
शोरूम स्थान: संयुक्त राज्य अमेरिका, जर्मनी, भियतनाम, ब्राजिल, पेरु, मेक्सिको, रूस, थाइल्याण्ड, मोरक्को, केन्या, चिली, अल्जेरिया, दक्षिण अफ्रिका
मार्केटिङ प्रकार: नयाँ उत्पादन २०२०
मेसिनरी परीक्षण रिपोर्ट: प्रदान
भिडियो बाहिर जाने-निरीक्षण: प्रदान गरियो
मुख्य घटकहरूको वारेन्टी: 1 वर्ष
कोर कम्पोनेन्ट: मोटर
बिक्री पछि सेवा प्रदान गरिएको: ईन्जिनियरहरू विदेशमा सेवा मेसिनरीहरू उपलब्ध छन्, नि: शुल्क स्पेयर पार्ट्स, फिल्ड स्थापना, कमीशन र प्रशिक्षण, क्षेत्र मर्मत र मर्मत सेवा, भिडियो प्राविधिक समर्थन, अनलाइन समर्थन
कच्चा माल: स्टील बार
पावर: हाइड्रोलिक
उपयोग: धातु पाना झुकाउने
भोल्टेज: 220V/380V/400V
प्रशोधन सामग्री: स्टील एल्युमिनियम
प्रयोग गर्दै: स्क्वायर स्टील आई-बीम ect।
सामग्री प्रशोधित: हल्का स्टील पाना प्लेट झुकाउने
सामाग्री: एल्युमिनियम प्लेट झुकाउने
प्रमाणीकरण: ISO 9001: 2000
वारेन्टी सेवा पछि: भिडियो प्राविधिक समर्थन, अनलाइन समर्थन, स्पेयर पार्ट्स, क्षेत्र मर्मत र मर्मत सेवा
