Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc हाइड्रोलिक प्रेस ब्रेक मेटल प्लेट बेन्डिङको लागि

उत्पादन जानकारी

This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.

वैज्ञानिक डिजाइन

1, Y1 र Y2 अक्षहरूको सिंक्रोनस आन्दोलन प्रत्येक स्वतन्त्र सिलिन्डरद्वारा नियन्त्रित

2, पछिको चरणमा, कन्फिगरेसनमा विकल्पहरू र अपग्रेडहरू थप्ने सम्भावना

वातावरण मैत्री

प्रतिक्षाको समयमा कम आवाज र छिटो तल (25 डेसिबल भन्दा कम), थिच्नुहोस् र फर्कनुहोस्, किनकि हाइड्रोलिक प्रणालीमा दबाब सर्वो मुख्य मोटरको बन्द लुप नियन्त्रण हो। सर्वो मोटर प्रयोग गरेर सामान्य मेसिन भन्दा 60% कम ऊर्जा खपत।

मेसिन शरीर को स्थिर र टिकाऊ प्रदर्शन

1, मिसिन फ्रेम एकीकृत वेल्डिंग।

2, एक प्रक्रिया मा CNC त्रि-आयामी मिसिन केन्द्र द्वारा गठन मिसिन फ्रेम, प्रत्येक माउन्ट सतह को समानान्तर र ठाडोता सुनिश्चित गर्दछ।

3, टेम्परिंग द्वारा आन्तरिक तनाव ल्यामिनेशन।

4, खिया र विरोधी रस्ट उपचार हटाउन शट विस्फोट।

1. नियन्त्रण प्रणाली: DA52s (स्विट्जरल्याण्डबाट वैकल्पिक Cybelec CT8)

द्रुत, एक पृष्ठ प्रोग्रामिङ

• हटकी नेभिगेसन

•7” VGA रंग TFT

• ४ अक्षहरू सम्म (Y1, Y2, र 2 सहायक अक्षहरू)

• क्राउनिङ नियन्त्रण

•उपकरण/सामग्री/उत्पादन पुस्तकालय

•USB, परिधीय इन्टरफेसिङ

•The basic machine control functions are Y1 Y2 X R -axis.

• बन्द लुपका साथै खुला लूप भल्भका लागि उन्नत Y-अक्ष नियन्त्रण एल्गोरिदमहरू

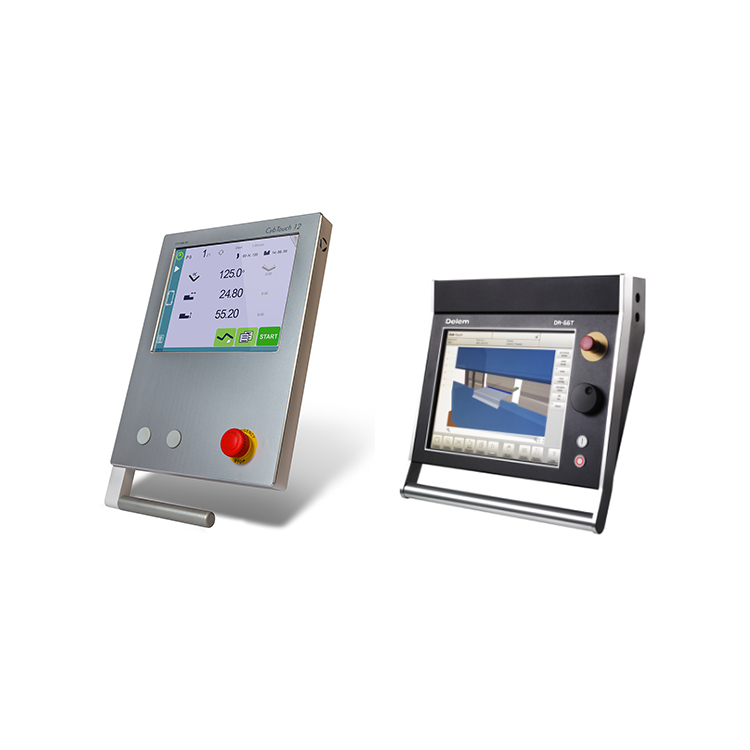

वैकल्पिक नियन्त्रण प्रणाली:

(DA66T DA69T / Cybelec CT8 CT12 स्विट्जरल्याण्डबाट)

ऐच्छिक अक्ष(३ १/४ १/६ १/८ १)

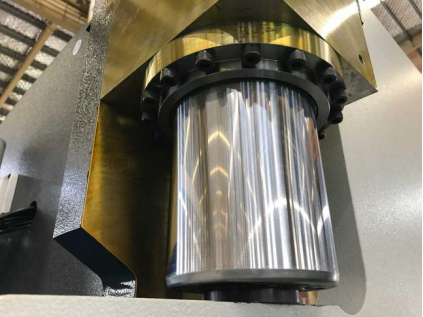

2. सिलिन्डर
चिनियाँ प्रिमियम ब्रान्डको रूपमा, यसको सेवा जीवन १० वर्षभन्दा बढी छ

3. समानुपातिक भल्भ
समानुपातिक भल्भले Y1 Y2 aixs चालहरू ठीकसँग विनियमित गर्दछ

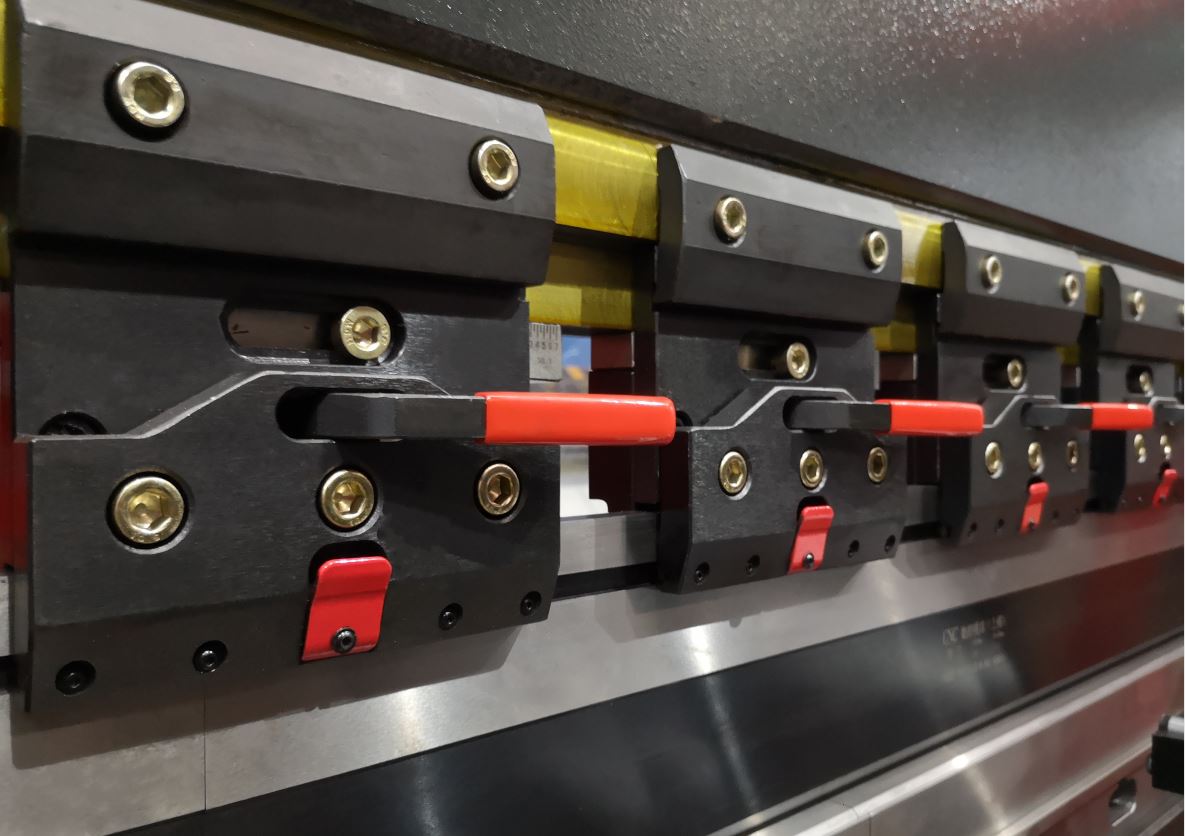

4. द्रुत क्लिप
छिटो उपकरण ठाडो सेट अप को लागी धन्यवाद, तपाइँको सेट अप समय कम गर्न को लागी परिवर्तन गर्दछ

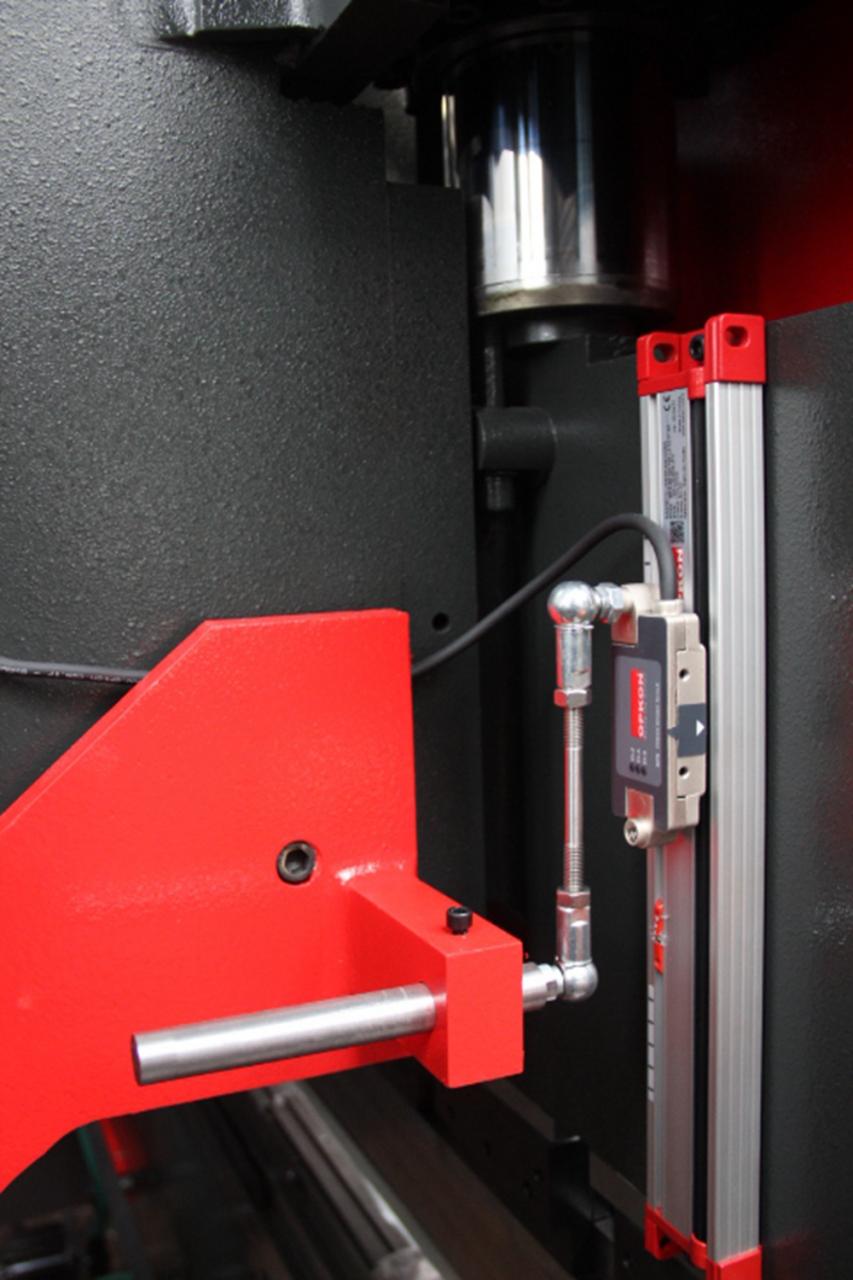

5. ग्रेटिंग रुलरले सटीक स्थिति दिन्छ
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

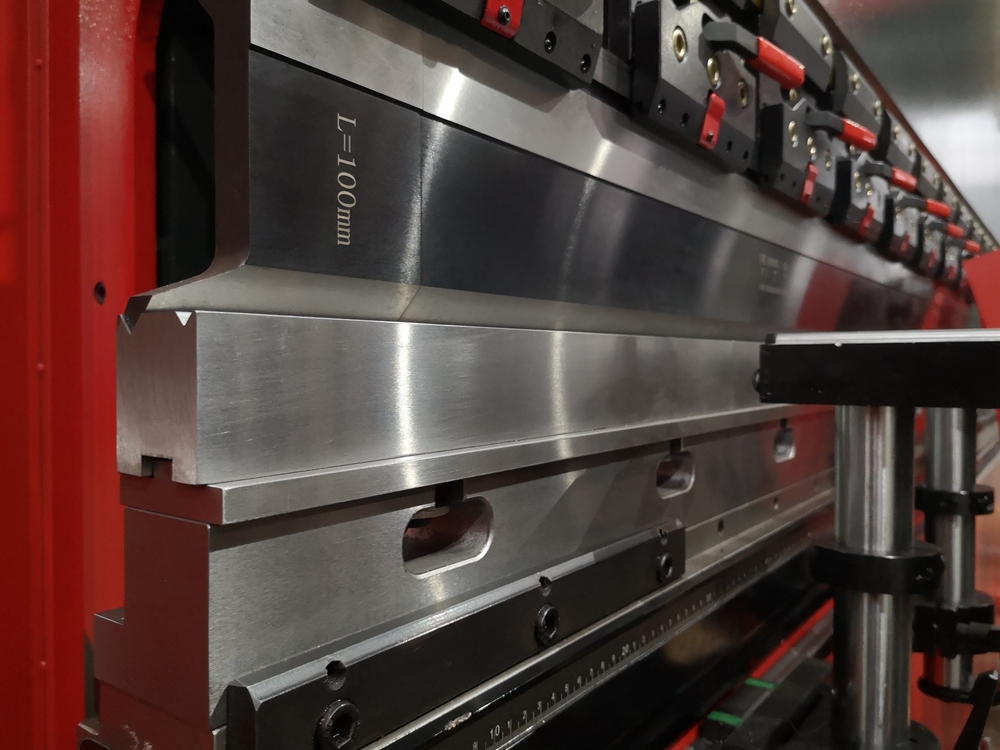

6. सीएनसी मोल्ड (गोलिन)
सीएनसी केन्द्रित मोल्ड, बहु-कार्य, पक्षहरू परिवर्तन गर्न सजिलो

7. स्वचालित मुकुट प्रणाली
बराबर क्षतिपूर्ति, सीएनसी नियन्त्रण प्रणाली DA52s द्वारा सही झुकाउने कोण नियन्त्रण

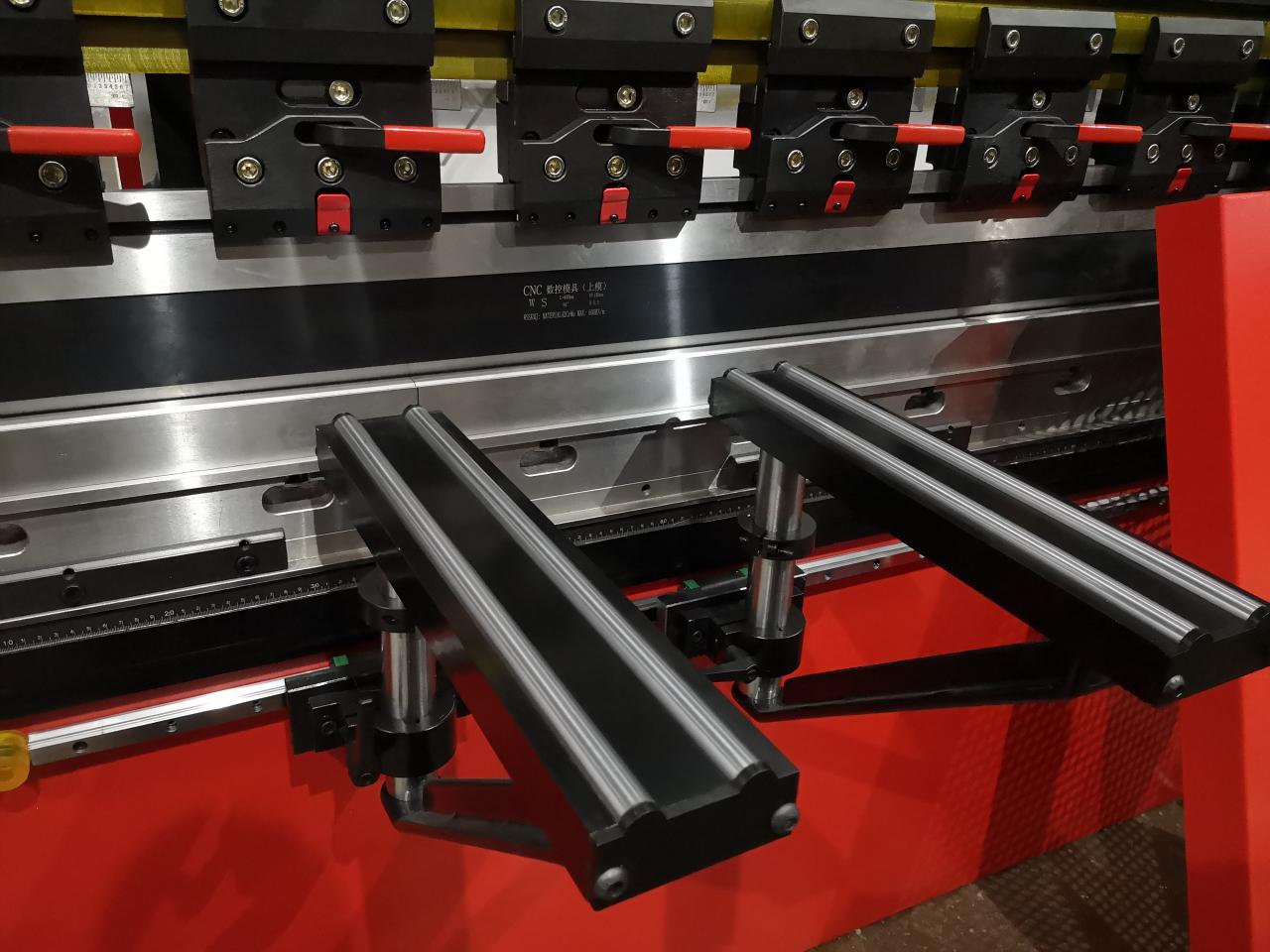

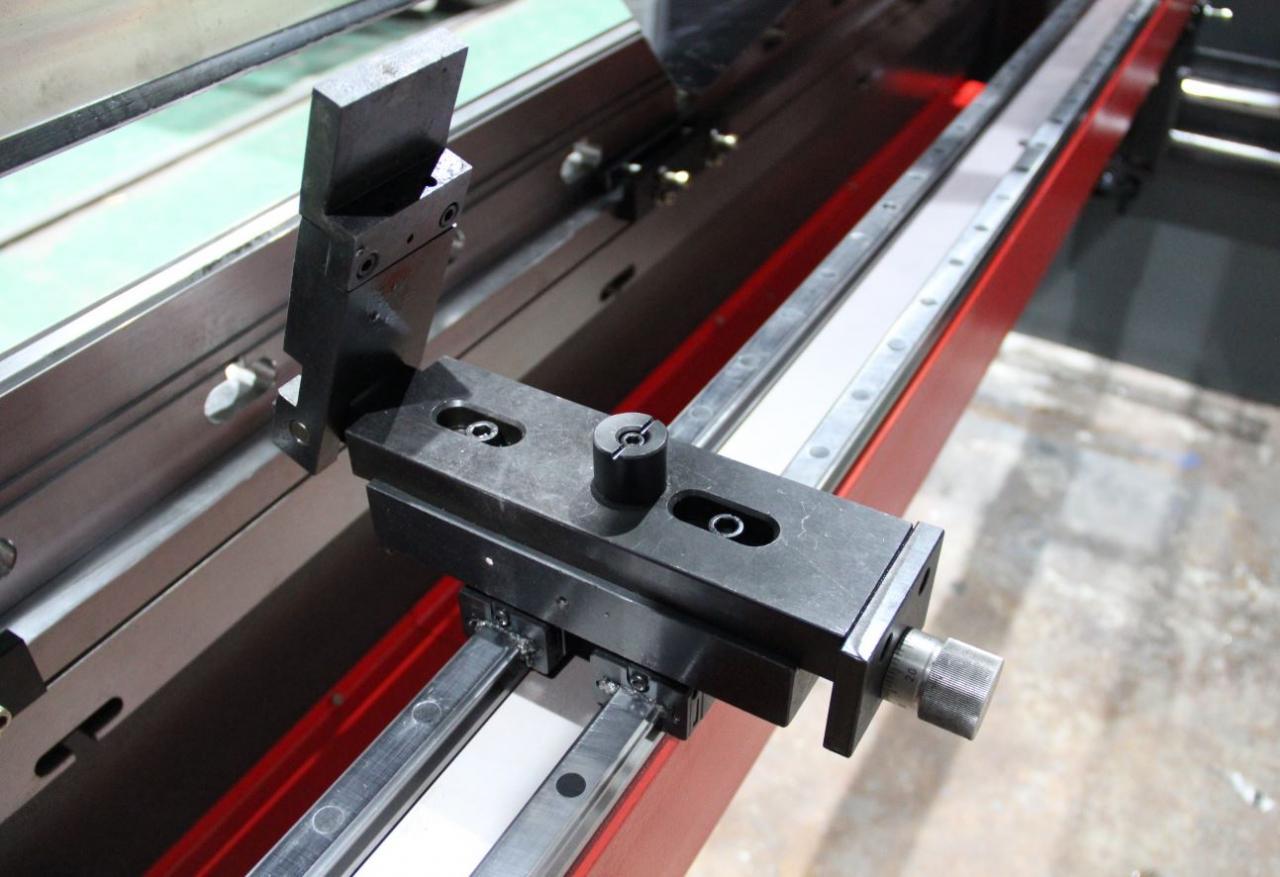

8. सहयोगी हात
एर्गोनोमिक समर्थन कोष्ठक र नेतृत्व कार्य क्षेत्र रोशनीले तपाईंको सञ्चालन सहजतालाई अधिकतम बनाउन सेवा गर्दछ।

9. डबल रेखीय गाइड र एकीकृत समर्थन बीम
औंला आन्दोलन शुद्धता सुधार गर्न

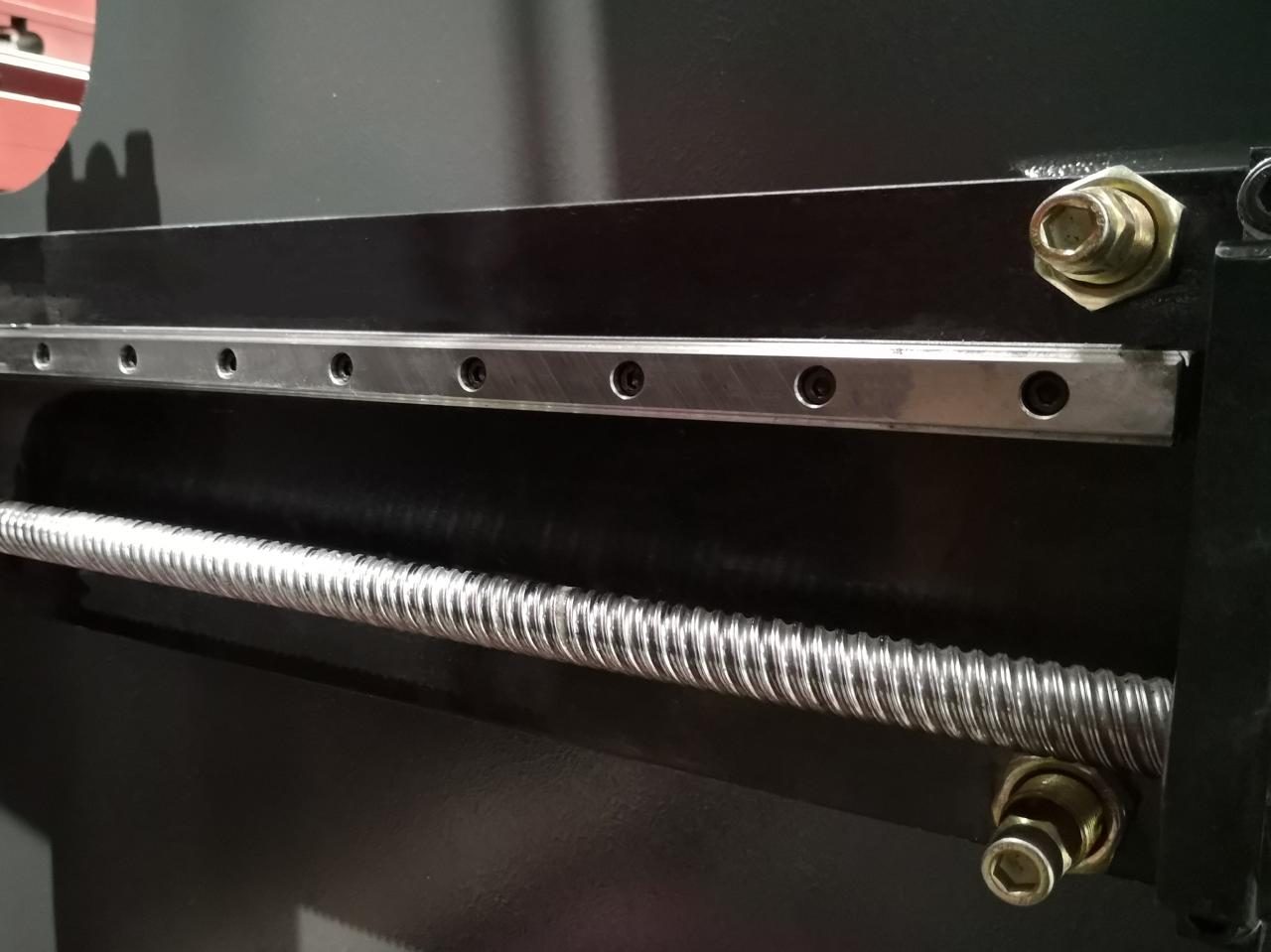

10. बल स्क्रू र रैखिक गाइड
डायनामिक ब्याक गेजहरू र उच्च गतिको अक्ष बल स्क्रू र रैखिक गाइडको लागि धन्यवाद ब्याक गेज आन्दोलन शुद्धता सुधार गर्न

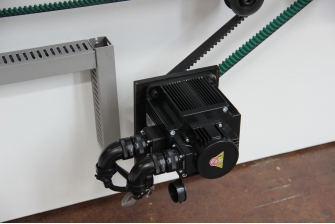

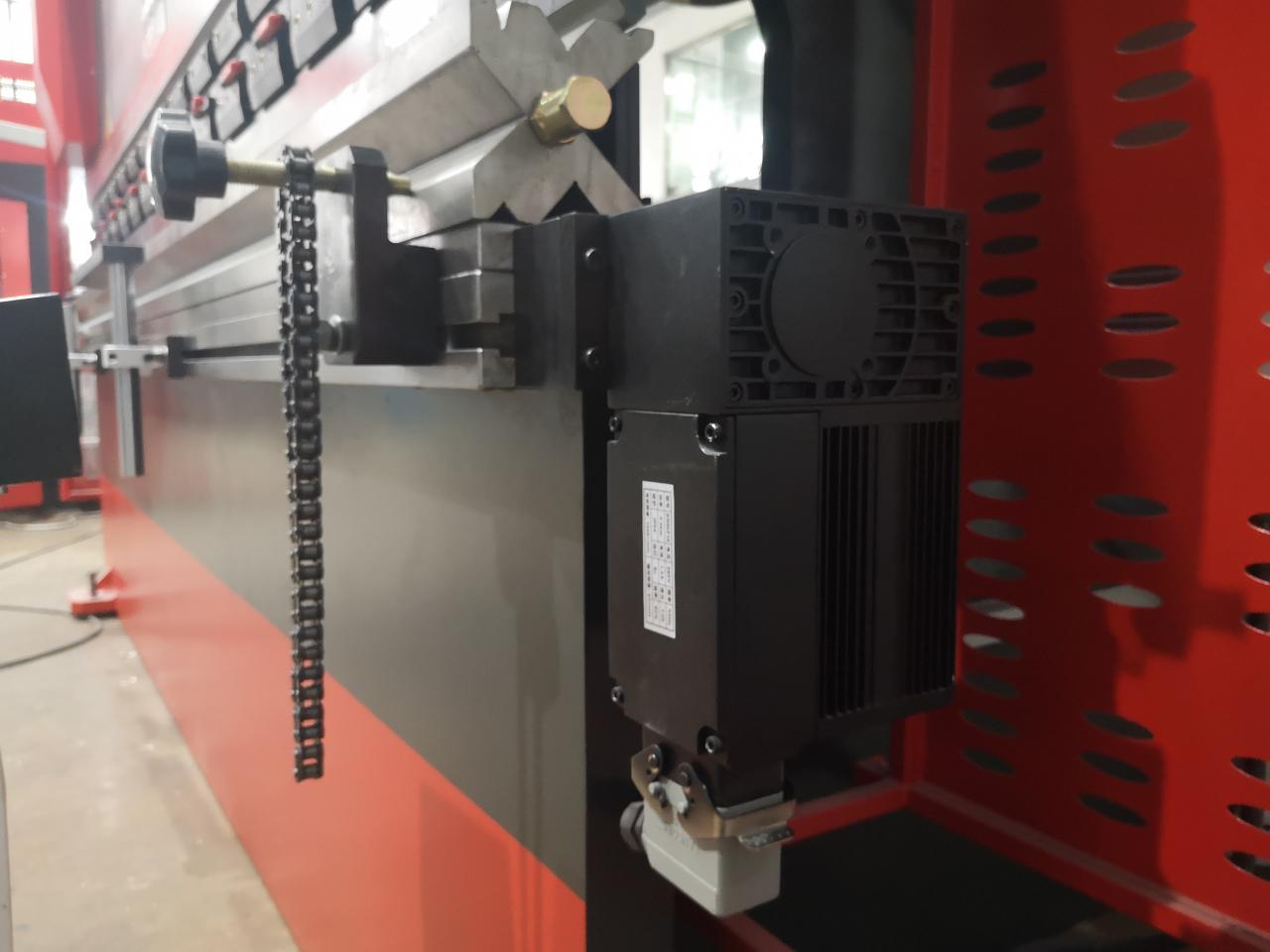

11. सर्वो मोटर
गति र शुद्धता बढाउन सर्वो ड्राइभ X र Y aixs स्थिति।

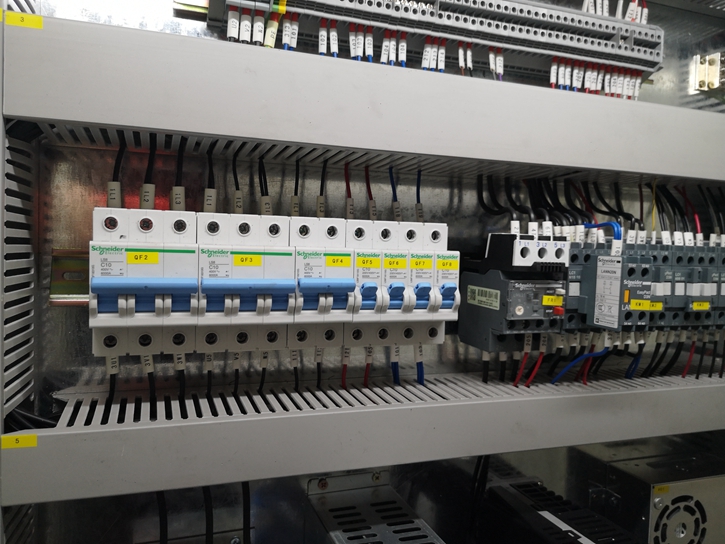

12. मुख्य विद्युतीय घटकहरू
अन्तर्राष्ट्रिय ब्रान्डहरूको चयन, स्थिर र दीर्घकालीन प्रदर्शन।

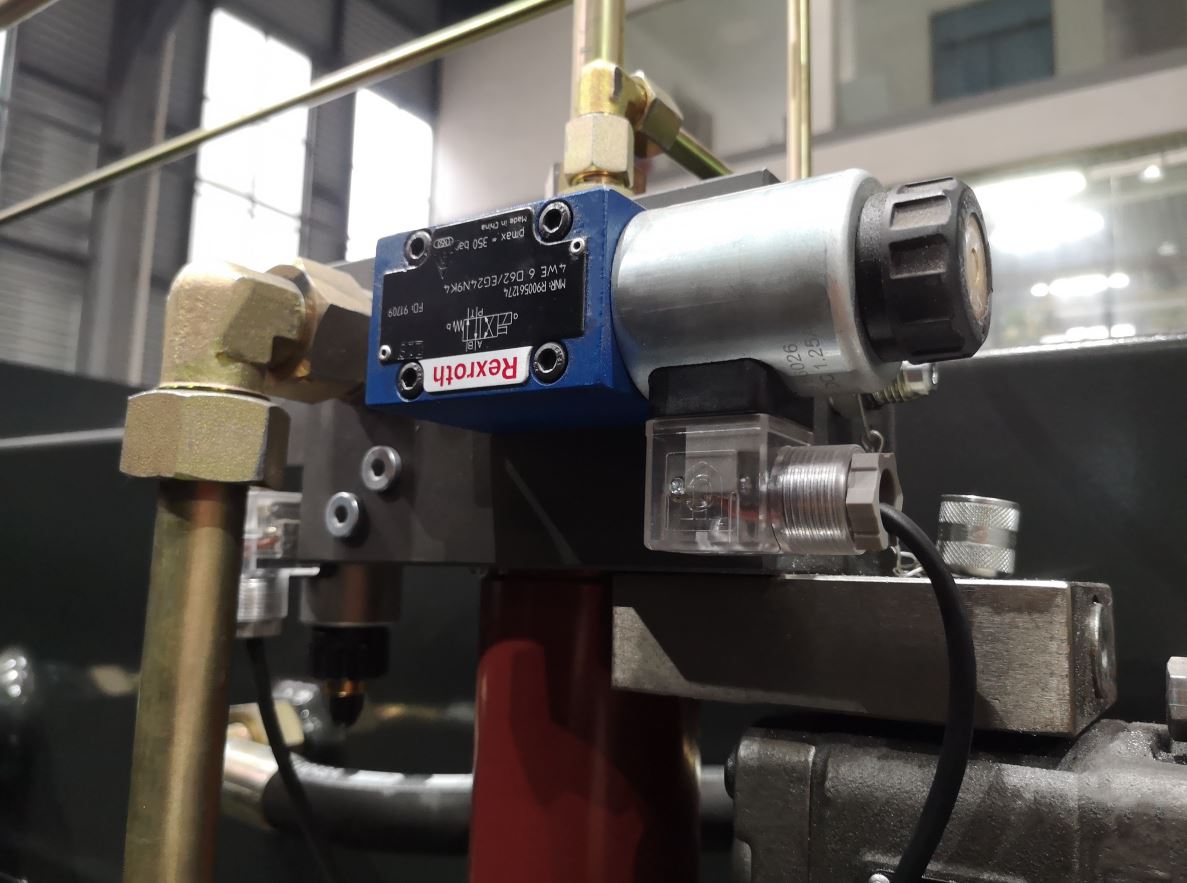

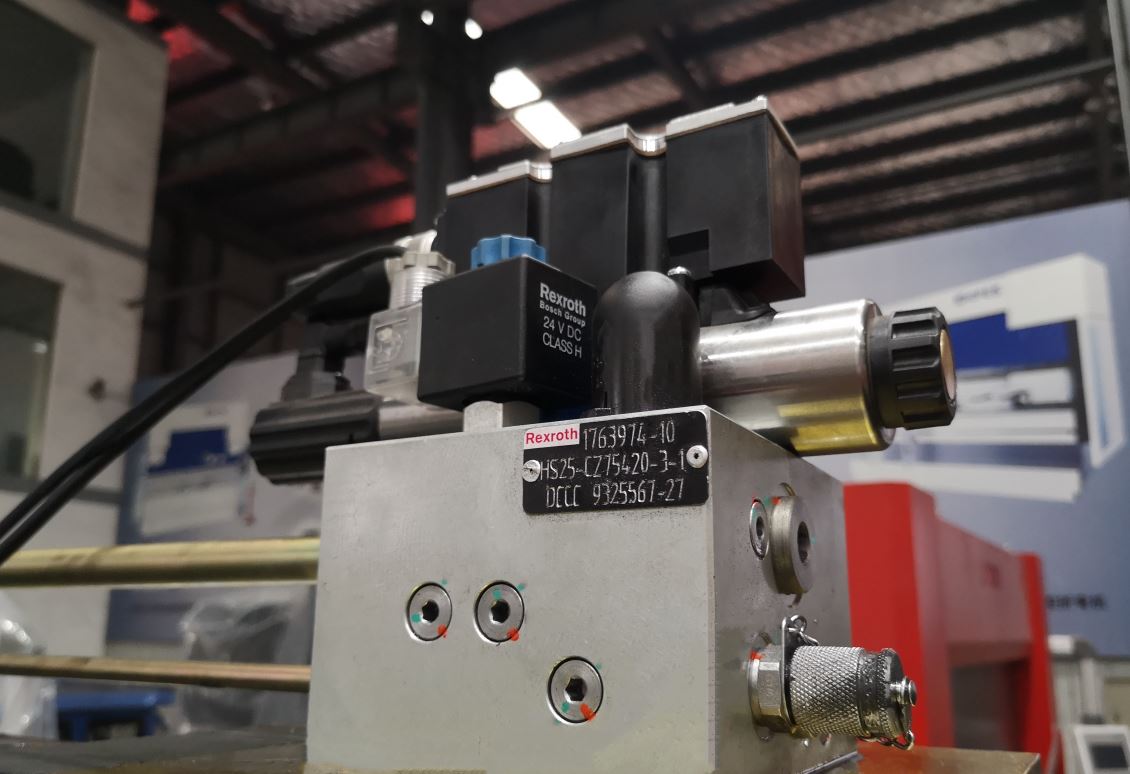

13. हाइड्रोलिक भल्भ
अन्तर्राष्ट्रिय ब्रान्डहरूको चयन, स्थिर र दीर्घकालीन प्रदर्शन।

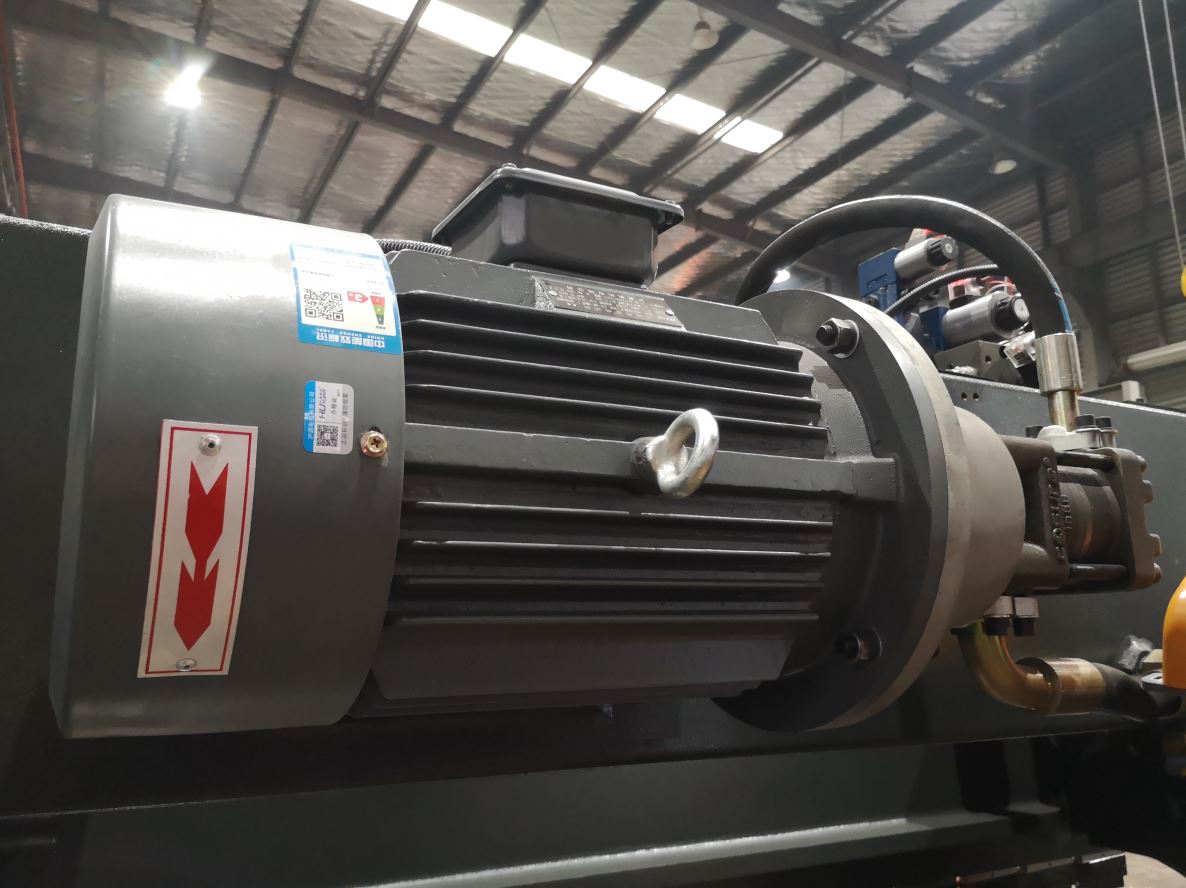

14. मुख्य मोटर (जर्मनबाट सिमेन्स) तेल पम्प (अमेरिकाबाट सनी)
अन्तर्राष्ट्रिय ब्रान्डहरूको चयन, स्थिर र दीर्घकालीन प्रदर्शन।

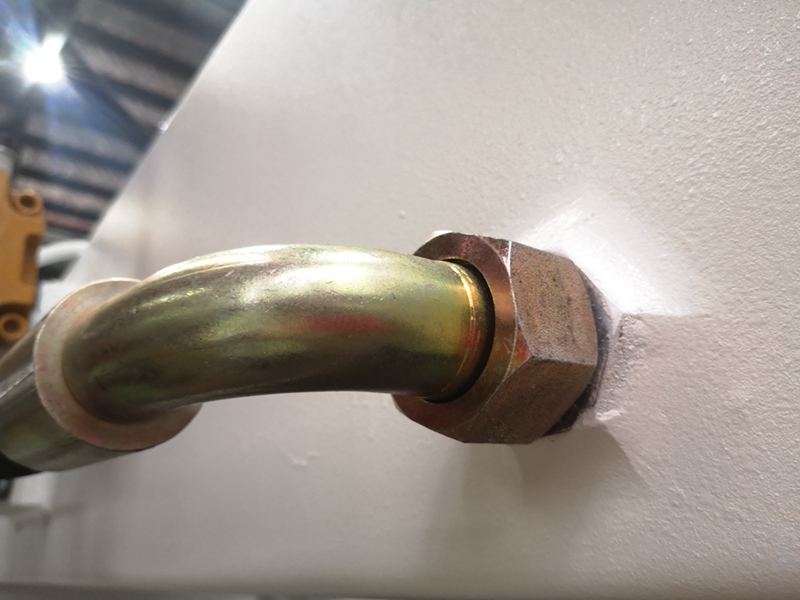

15. ट्युबिङ जोइन्ट (जर्मनबाट EMB)
चुहावट तेलबाट बच्न, मर्मत गर्न सजिलो

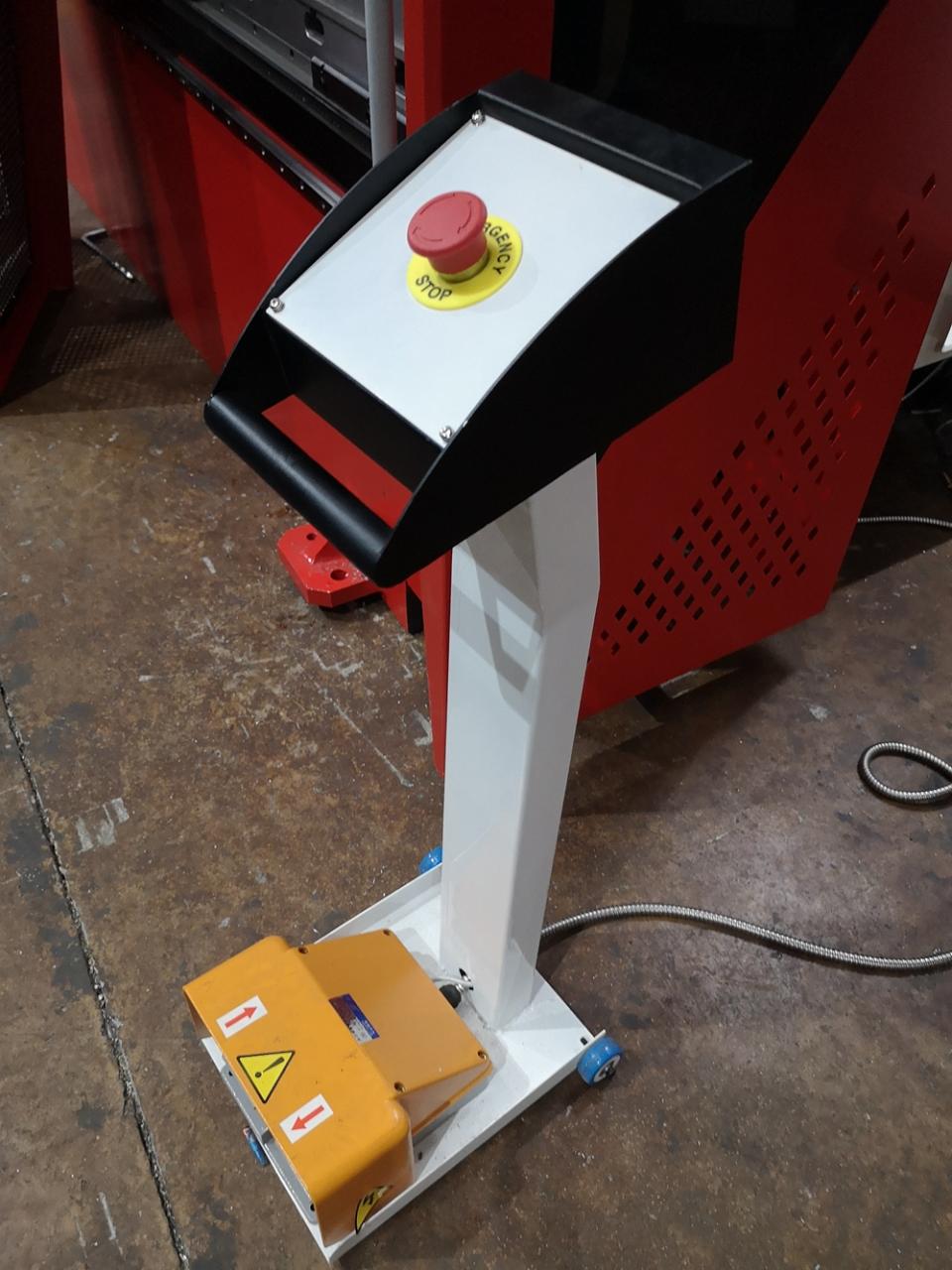

16. फुट स्विच इलेक्ट्रिक कम्पोनेन्टहरू (फ्रान्सबाट स्नाइडर)

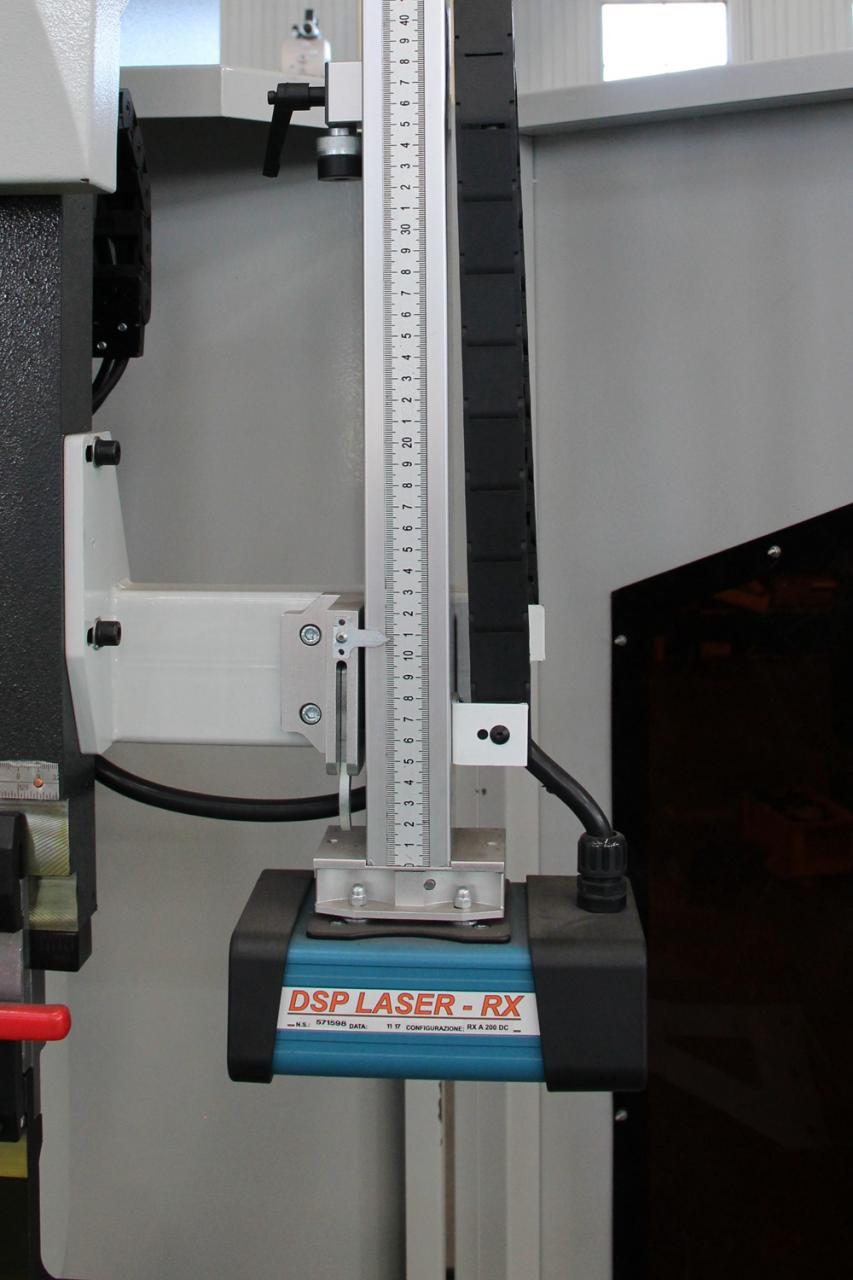

17. डीएसपी लेजर सुरक्षित (वैकल्पिक)
लेजर द्वारा अवरोध पत्ता लगाउँदा ब्लेड रोकिन्छ।

प्राविधिक प्यारामिटरहरू

मोडेल	पोल दूरी (मिमी)	घाँटीको गहिराई (मिमी)	स्लाइडर स्ट्रोक (मिमी)	अधिकतम उचाइ (मिमी)	पावर (किलोवाट)	वजन (किग्रा)	आकार (मिमी)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	२५००x१३००x२२१०
63T/3200	2560	250	100	320	5.5	4800	३२००x१३००x२२१०
80T/2500	1990	300	100	320	7.5	5000	२५००x१४००x२३००
80T/3200	2560	320	100	350	7.5	6000	३२००x१५००x२३००
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	३२००x१६००x२६००
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	३२००x१६००x२६००
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	३२००x१७००x२७००
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	६३००x१९००x३२००
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	५०५०x३५००x३७००
500T/6000	4900	400	320	590	45	54000	६०५०x३५००x३७००
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	६०५०x४५००x३७००

विवरणहरू

• स्लाइडर स्ट्रोक (मिमी): 120 मिमी
• स्वचालित स्तर: पूर्ण स्वचालित
• घाँटी गहिराई (मिमी): 320 मिमी
• मेसिन प्रकार: सिंक्रोनाइज
• कार्य तालिकाको लम्बाइ (मिमी): 3200 मिमी
• कार्य तालिकाको चौडाइ (मिमी): 150 मिमी
• आयाम: 3200x1600x2600mm
• अवस्था: नयाँ
• सामग्री / धातु प्रशोधन: पीतल / तामा, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्युमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाहरू: अन्त्य निर्माण
• वर्ष: २०२०
• वजन (केजी): 7000
• मोटर पावर (kw): 7.5 kw
• कुञ्जी बिक्री बिन्दुहरू: बहुकार्यात्मक
• वारेन्टी: 2 वर्ष
• Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
• शोरूम स्थान: कुनै पनि छैन
• मार्केटिङ प्रकार: नयाँ उत्पादन २०२०
• मेसिनरी परीक्षण रिपोर्ट: प्रदान
• भिडियो बाहिर जाने-निरीक्षण: प्रदान गरियो
• मुख्य घटकहरूको वारेन्टी: 1 वर्ष
• कोर कम्पोनेन्टहरू: असर, मोटर, दबाव पोत, इन्जिन, अन्य
• मोडेल: WE67K श्रृंखला-125T/3200
• कच्चा माल: पाना / प्लेट रोलिंग

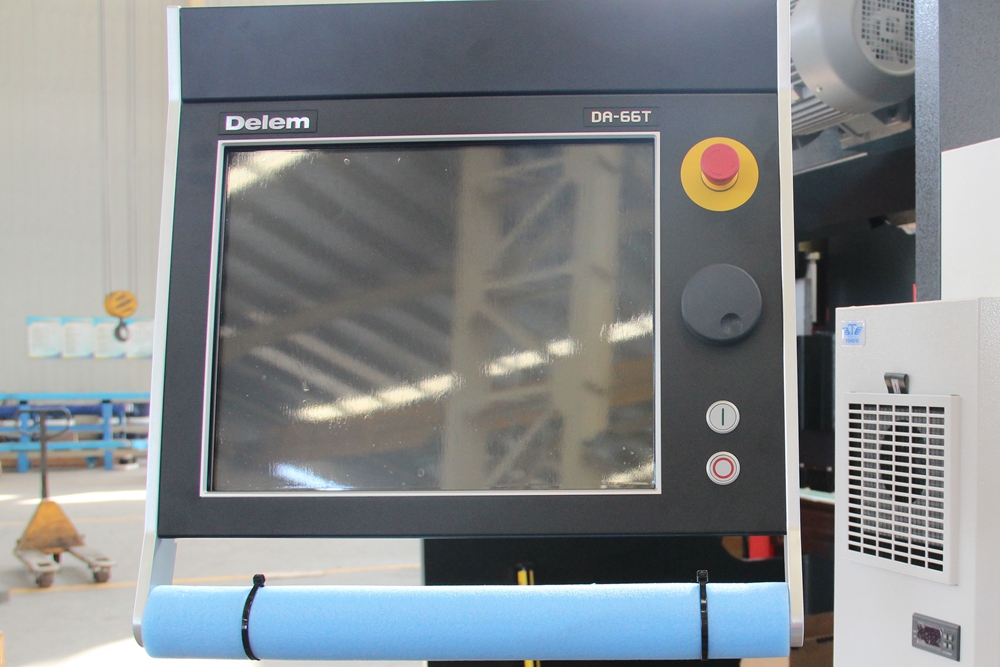

• नियन्त्रण प्रणाली: Delem DA66T
• Control Axes: Y1 Y2 X W-axis Crowning
• इलेक्ट्रिकल कम्पोनेन्टहरू: फ्रान्सबाट स्नाइडर
• मुख्य मोटर: जर्मनीबाट सिमेन्स
• नेतृत्व समय: 15 दिन
• उपयोग: धातु पाना झुकाउने
• प्रमाणीकरण: CE ISO
