हाइड्रोलिक प्रेस ब्रेक ३ मिटर १६० टन उच्च गुणस्तरको Cnc Wc67y- झुकाउने मेसिन

उत्पादन विवरण

सटीक ब्याकगेज, सर्वो मोटर, सुरक्षा संरक्षण, फास्ट क्ल्याम्प, बल स्क्रू र रैखिक गाइडको साथ हाइड्रोलिक प्रेस ब्रेक सीएनसी झुकाउने मेसिन। सबै जर्मनी, संयुक्त राज्य अमेरिका, हल्याण्ड, इटाली ब्रान्ड भागहरु बाट। मोड मोटाई र लम्बाइ अनुकूलित निर्माण गर्न सकिन्छ।

उच्च परिशुद्धता ब्याक गेज

काट्ने योग्य ग्राफिक्स

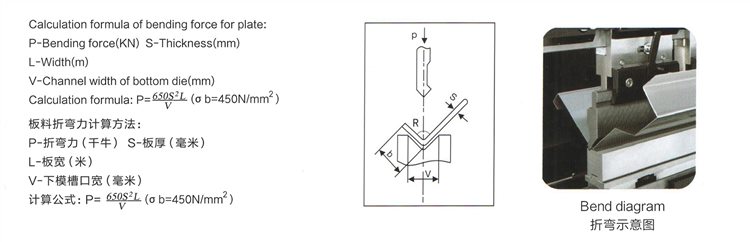

पाना झुकाउने बल को गणना विधि

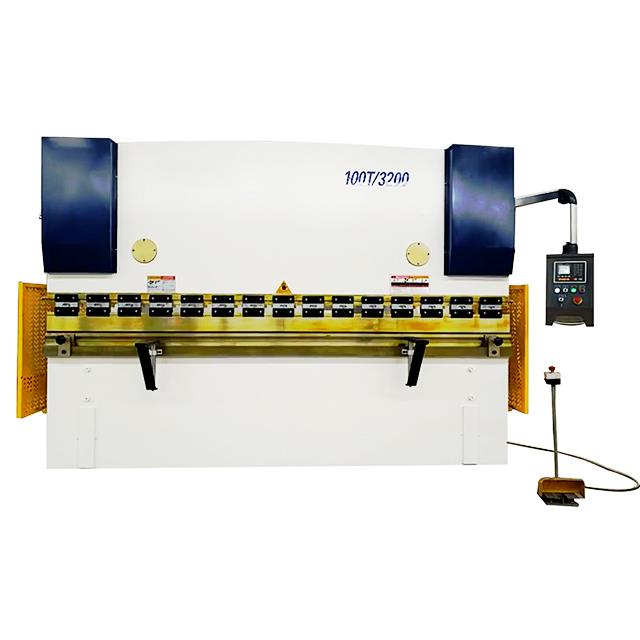

WC67Y/K प्रेस ब्रेक

• सर्वो मोटर नियन्त्रण
• 100 कार्यक्रमहरू सम्म भण्डार गर्नुहोस्
• प्रति कार्यक्रम २५ बेन्ड सम्म
• उपकरण पुस्तकालय र उपकरण कार्यक्रम
• स्वचालित झुकाउने कोण कार्यक्रम
• उच्च र्याम र ब्याकगेज गति
• उच्च झुकाउने र स्थिति सटीकता

WC67Y/K सुविधाहरू

• सम्पूर्ण वेल्डेड मेसिन संरचनाले उच्च कठोरता प्राप्त गर्दछ; मेसिन ANSYS सफ्टवेयर द्वारा डिजाइन गरिएको हो जसले प्रेस ब्रेकको विश्वसनीयता र सटीकता सुनिश्चित गर्न सक्छ।
• ब्याकगेजका लागि मोटरहरू इन्भर्टरद्वारा नियन्त्रित हुन्छन्, जसले मोटरको फ्रिक्वेन्सी र भोल्टेज परिवर्तन गरेर ब्याकगेज र र्यामको उच्च स्थिति सटीकता प्राप्त गर्न सक्छ।

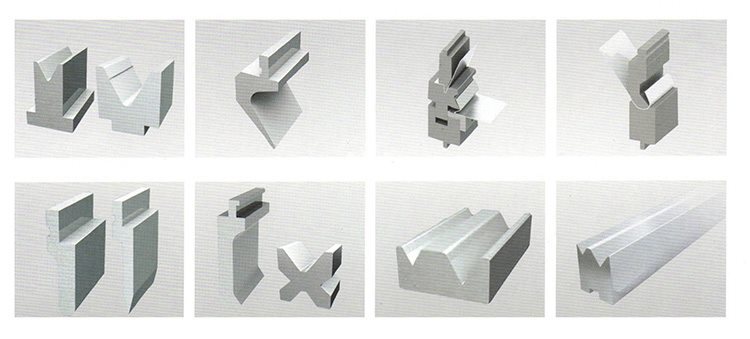

• ग्राहकको आवश्यकता अनुसार फरक-फरक पञ्च र डाइहरू ऐच्छिक छन्, जस्तै मल्टी-V डाइ, रेडियस डाइ, गुसेनेक डाइ, आदि। पूर्ण मानक पंच र डाइको एक सेट नि:शुल्क समावेश गरिनेछ।
• X अक्ष (Backgahge) र Y अक्ष (राम स्ट्रोक वा सिलिन्डर स्ट्रोक) E21 प्रणाली नियन्त्रक द्वारा प्रोग्राम गर्न सकिन्छ, जसले कार्यक्रमहरूको 40 समूहहरू सम्म भण्डारण गर्न सक्छ। साइड र रियर मेटल सुरक्षा गार्डले युरोपेली सुरक्षा मानकहरू पूरा गर्दछ।
• हाइड्रोलिक ओभरलोड ओभरफ्लो भल्भ द्वारा सुरक्षित गर्न सकिन्छ, प्रणाली दबाव सजिलै दबाव स्विच द्वारा विनियमित गर्न सकिन्छ।
• आकस्मिक बटनको साथ फुट स्विचले दुर्घटना हुँदा तुरुन्तै मेसिन रोक्न सक्छ।

टाइप गर्नुहोस्	नाममात्र दबाब	कार्य तालिका लम्बाइ	स्तम्भ स्पेसिङ	गलाको गहिराई	स्लाइड स्ट्रोक	अधिकतम खुला	मोटर पावर	आयामहरू
	(KN)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(KW)	(मिमी)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	५१०० × २१०० × ३०००
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	५१०० × २२०० × ३५००
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	५१०० × २६०० × ४०००
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	५१०० × ३००० × ४४००
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	६१०० × २९६५ × ४७००
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	७१००×२९६५×४९००

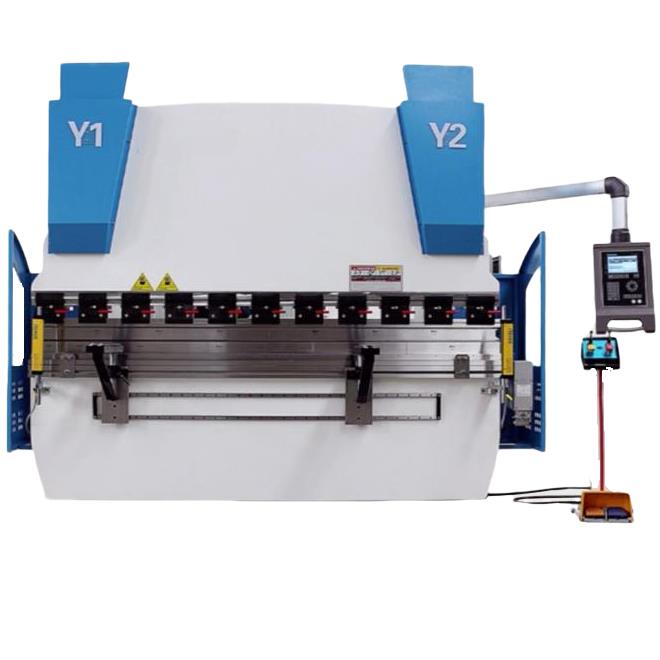

WE67K प्रेस ब्रेक

WE67K श्रृंखला इलेक्ट्रो-हाइड्रोलिक सर्वो प्रेस ब्रेक सीएनसी झुकाउने मेसिनले अभिन्न वेल्डिंग र अभिन्न प्रशोधन संरचना अपनाउछ।

शरीरका मुख्य भागहरू ANSYS सीमित तत्व विश्लेषण सफ्टवेयरको साथ विश्लेषण गरिन्छ, जसले मेसिन उपकरणको विश्वसनीयता र समग्र शुद्धता सुनिश्चित गर्दछ।

दुबै छेउमा रहेको मुख्य तेल सिलिन्डरले परम्परागत मेकानिकल बाफल प्रकार झुकाउने मेसिनको स्ट्रोक कन्ट्रोल मोड मार्फत तोड्छ र जर्मनीबाट आयात गरिएको इलेक्ट्रो-हाइड्रोलिक सर्वो भल्भ र जर्मनीबाट आयात गरिएको ग्रेटिंग रुलर समावेश गरी बन्द-लूप नियन्त्रण मोडलाई अपनाउँछ।

WE67YK सुविधाहरू

• उन्नत कन्फिगरेसन, उच्च परिशुद्धता र उच्च दक्षता सीएनसी हाइड्रोलिक प्रेस ब्रेक
• समग्र वेल्डिंग संरचना
• इलेक्ट्रो-हाइड्रोलिक सर्वो प्रणाली, बन्द-लूप कोट्रोल स्लाइडर सिंक्रोनाइजेसन
• डबल क्राउनिंग मेकानिज्म
• 3 1axes संग मानक कन्फिगरेसन:
  Y1 (बायाँ सिलिन्डरको माथि-डाउन)
  Y2 (दायाँ सिलिन्डरको माथि-डाउन)
  X (ब्याकगजको अगाडि-पछाडि)
  V (हाइड्रोलिक क्राउनिंग)

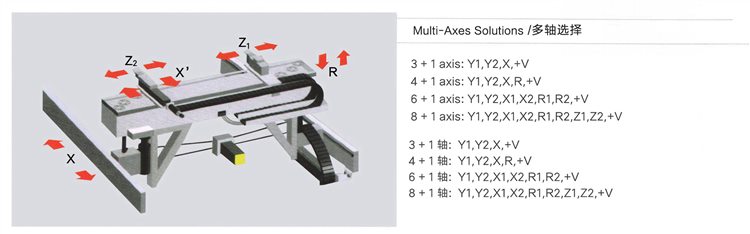

• ब्याकगेज प्रणाली वैकल्पिक:
  4axes ब्याकगेज (X. R, Z1. Z2)
  5axes ब्याकगेज (XR Z1. Z2, X')
  6axes ब्याकगेज(X1. X2. R1. R2, Z1. Z2)

टाइप गर्नुहोस्	नाममात्र दबाब	कार्य तालिका लम्बाइ	स्तम्भ स्पेसिङ	गलाको गहिराई	स्लाइड स्ट्रोक	अधिकतम खुला	मोटर पावर	आयामहरू
	(KN)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(KW)	(मिमी)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	५१०० × २१०० × ३०००
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	५१०० × २२०० × ३५००
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	५१०० × २६०० × ४०००
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	५१०० × ३००० × ४४००
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	६१०० × २९६५ × ४७००
WE67K-600t/7000	6000	7000	5620	400	320	630	55	७१००×२९६५×४९००

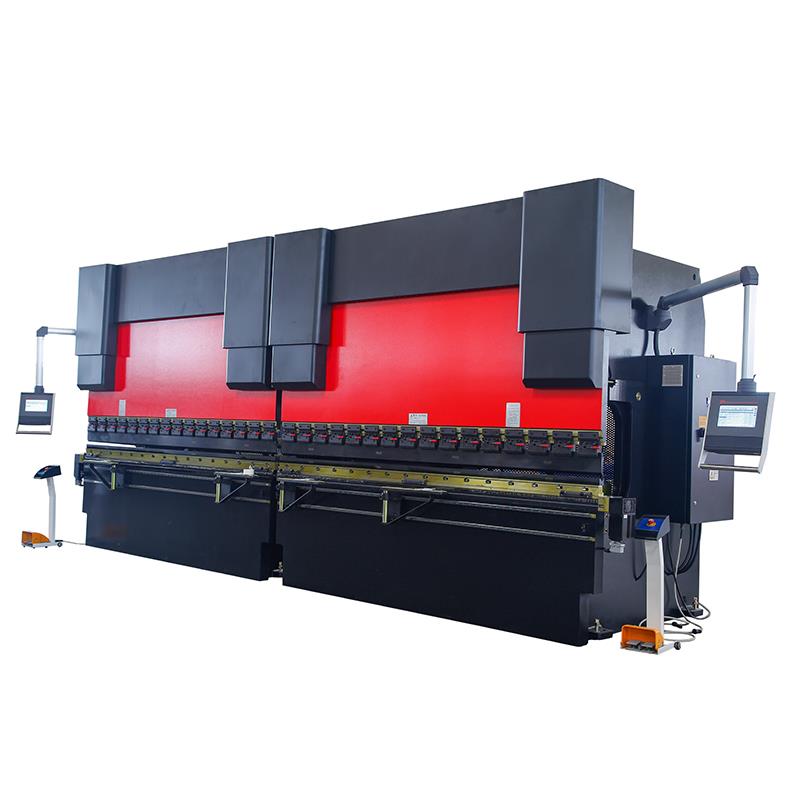

ट्यान्डम प्रेस ब्रेक

• दुई (WC67Y/WE67K) मेनफ्रेमहरू डुअल-मेसिन लिंकेज सिंक्रोनस उपकरण कन्फिगर गर्न चयन गरिएको थियो।
• डबल-मेसिन संयुक्त झुकाउने मेसिनले सुपर लामो वर्कपीसलाई प्रशोधन गर्न सक्छ, विशेष गरी सहर निर्माण, राजमार्ग लाइट पोल, बिजुली पोल र यतिका लागि उपयुक्त।
• उत्पादन दक्षता सुधार गर्न दुई प्रकारका मेशिन उपकरणहरू पनि छुट्टै प्रयोग गर्न सकिन्छ र विक्षेपण क्षतिपूर्ति संयन्त्रसँग सुसज्जित छन्।
• सिंक्रोनस मेकानिजमले मेकानिकल लिक्विड सर्वो र मेकानिकल ब्लक अपनाउँछ।
• यो मेसिन 400 टन प्रेस ब्रेक को दुई सेट द्वारा संयुक्त थियो।
• ट्यान्डम नियन्त्रण सिंक्रोनस काम हासिल। एकल मेसिन कार्य तालिका, दायाँ र बायाँ पर्खाल बोर्ड द्वारा संयुक्त थियो।
• यातायातका कारण, हामीले एसेम्बल ढाँचा अपनाउँछौं। र्याकमा बलियो कठोरता छ, दायाँ र बायाँ पर्खाल बोर्डमा दुई सिलिन्डरहरू स्थापना गरिएको थियो, हाइड्रोलिक प्रणाली विद्युतीय प्रणालीको कार्य अन्तर्गत थियो, ड्राइभ र्याम तल काम गर्दै थियो। र्याममा, माथिल्लो डाईहरू छन्, जब माथिल्लो डाईहरू र तल्लो डाईहरू छुन्छ, प्रणालीले दबाब बढाउनेछ र वर्कपीसहरू बनाउँदछ।
• बिभिन्न डाइसको साथ र बिभिन्न झुकाउने प्रकारहरू अन्तर्गत, यसले वर्कपीसको विभिन्न आकारहरू प्राप्त गर्न सक्छ। गुणस्तर स्थिर छ र
  भरपर्दो।

टाइप गर्नुहोस्	नाममात्र दबाब	कार्य तालिका लम्बाइ	स्तम्भ स्पेसिङ	गलाको गहिराई	स्लाइड स्ट्रोक	अधिकतम खुला
	(KN)	(मिमी)	(मिमी)	(मिमी)	(मिमी)	(मिमी)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

FAQ

Q1। हाम्रो मुख्य उत्पादन के हो?

A1: हाम्रो कम्पनी RAYMAX द्वारा एक पेशेवर पाना धातु प्रशोधन मेसिनरी हो। फोर कोलम प्रेस मेसिन, एम्बोसिङ डोर प्रेस मेसिन, बेन्डिङ मेसिन, सियरिङ मेसिन, सीएनसी प्लाज्मा कटिङ मेसिन, रोलिङ मेसिन, पंचिङ मेसिन, हाइड्रोलिक आइरनवर्कर, वेल्डिङ उपकरणमा ध्यान दिनुहोस्। यी सबै मेसिनहरू ट्याङ्की, प्यान, ट्रली, आदिका लागि समाधान गरिनेछ।

Q2। म कहिले मूल्य पाउन सक्छु?

A2: हामी सामान्यतया 8 घण्टा भित्र उद्धरण प्रस्ताव गर्दछौं, तत्काल प्रस्तावको लागि, कृपया विशेषको लागि हामीलाई सम्पर्क गर्नुहोस्।

Q3। व्यापार अवधि के हो?

A3: हामी तपाईंको आवश्यकताको रूपमा पूर्व-कार्य कारखाना, FOB डालियान, CNF वा CIF स्वीकार गर्छौं।

Q4। हाम्रो उत्पादन नेतृत्व समय कति लामो छ?

A4: यो उपकरण को प्रकार मा निर्भर गर्दछ।
हामी प्रायः 35 दिन भित्र सामानहरू डेलिभर गर्छौं।

Q5। भुक्तानी अवधि के हो?

A5: ढुवानी अघि T/T द्वारा वा L/C दृष्टिमा।

Q6। ढुवानीको बखत, यदि उत्पादनहरूमा क्षति छ भने, तपाइँ कसरी प्रतिस्थापन प्राप्त गर्नुहुन्छ?

A6: सर्वप्रथम, हामीले क्षतिको कारणको अनुसन्धान गर्नुपर्छ। एकै समयमा, हामी आफैले बीमाको लागि दाबी गर्नेछौं वा खरिदकर्तालाई सहयोग गर्नेछौं।
दोस्रो हामी खरिदकर्तालाई प्रतिस्थापन पठाउनेछौं। माथिको क्षतिको लागि जिम्मेवार व्यक्तिले प्रतिस्थापनको लागतको जिम्मा लिनेछ।

Q7। तपाईंको प्याकिङ सर्तहरू के हो?

A7: प्याकिंग: निर्यात योग्य प्याकेज कन्टेनर यातायातको लागि उपयुक्त।
काठको केस, फलामको प्यालेट, प्लास्टिक फिल्म ect।

Q8। के तपाइँ डेलिभरी अघि तपाइँका सबै सामानहरू परीक्षण गर्नुहुन्छ?

A8: हो, हामीसँग डेलिभरी अघि 100% परीक्षण छ।

Q9: तपाईंको कारखाना कहाँ अवस्थित छ?

A9: हाम्रो कारखाना Dalian, Liaoning प्रान्त मा स्थित छ।

Q10: तपाईको वारेन्टी के हो?

A10: वारेन्टी: 24 महिना कमर्शियल चलेको पछि वा ढुवानीको मितिबाट 18 महिना पछि, अघिल्लो म्याद समाप्तिको अधीनमा।

Q11: के तपाइँ तीस पार्टी प्रि-शिपमेन्ट निरीक्षणको व्यवस्था गर्न सक्नुहुन्छ?

A11: पूर्व ढुवानी निरीक्षण: आपूर्तिकर्ताको पूर्व ढुवानी निरीक्षण अन्तिम छ; क्रेता लागत मा तेस्रो पक्ष द्वारा पूर्व ढुवानी निरीक्षण।

Q12: के हामी हाम्रो OEM लोगो गर्न सक्छौं?

A12: हो, तपाइँ द्वारा आपूर्ति गरिएको रेखाचित्र संग उत्पादनहरु को लागी, हामी पक्कै पनि तपाइँको लोगो लागू गर्दछौं ",

विवरणहरू

• स्लाइडर स्ट्रोक (मिमी): 320 मिमी
• स्वचालित स्तर: अर्ध स्वचालित
• घाँटी गहिराई (मिमी): 450 मिमी
• मेसिन प्रकार: टोर्सन बार, प्रेस ब्रेक
• कार्य तालिकाको लम्बाइ (मिमी): 3200
• कार्य तालिकाको चौडाइ (मिमी): 400 मिमी
• आयाम: 3260*3100*3800mm
• अवस्था: नयाँ
• सामग्री / धातु प्रशोधन: पीतल / तामा, स्टेनलेस स्टील, मिश्र धातु, कार्बन स्टील, एल्युमिनियम
• स्वचालन: स्वचालित
• अतिरिक्त सेवाहरू: मेसिनिङ
• वजन (केजी): 44000
• मोटर पावर (kw): 37 kw
• कुञ्जी बिक्री बिन्दुहरू: स्वचालित
• वारेन्टी: १ वर्ष
• लागू हुने उद्योगहरू: भवन निर्माण सामग्री पसल, मेसिनरी मर्मत पसल, उत्पादन प्लान्ट, फार्म, खुद्रा, निर्माण कार्य, विज्ञापन कम्पनी
• शोरूम स्थान: संयुक्त राज्य अमेरिका, ब्राजिल, पेरु, थाइल्याण्ड, अर्जेन्टिना, चिली, कोलम्बिया, अल्जेरिया
• मार्केटिङ प्रकार: नयाँ उत्पादन २०२०
• मेसिनरी परीक्षण रिपोर्ट: प्रदान
• भिडियो बाहिर जाने-निरीक्षण: प्रदान गरियो
• मुख्य घटकहरूको वारेन्टी: 1 वर्ष
• कोर कम्पोनेन्ट्स: बियरिङ, मोटर, पम्प, गियर, पीएलसी, प्रेसर पोत, इन्जिन, अन्य, गियरबक्स
• पावर: हाइड्रोलिक
• कच्चा माल: पाना / प्लेट रोलिंग
• बिक्री पछि सेवा प्रदान गरिएको: ईन्जिनियरहरू विदेशमा सेवा मेसिनरीहरू उपलब्ध छन्, नि: शुल्क स्पेयर पार्ट्स, फिल्ड स्थापना, कमीशन र प्रशिक्षण, क्षेत्र मर्मत र मर्मत सेवा, भिडियो प्राविधिक समर्थन, अनलाइन समर्थन
• नाम: प्रेस ब्रेक मेसिन मूल्य
• नियन्त्रक: ESTUN E21s
• नियन्त्रण: एसी मोटर्स फ्रिक्वेन्सी इन्भर्टर
• घाँटी गहिराई: 450mm
• प्रकार: हाइड्रोलिक झुकाउने उपकरणहरू
• आवेदन: स्टेनलेस प्लेट झुकाउने
• प्रमाणीकरण: सीई
• वारेन्टी सेवा पछि: भिडियो प्राविधिक समर्थन, अनलाइन समर्थन
